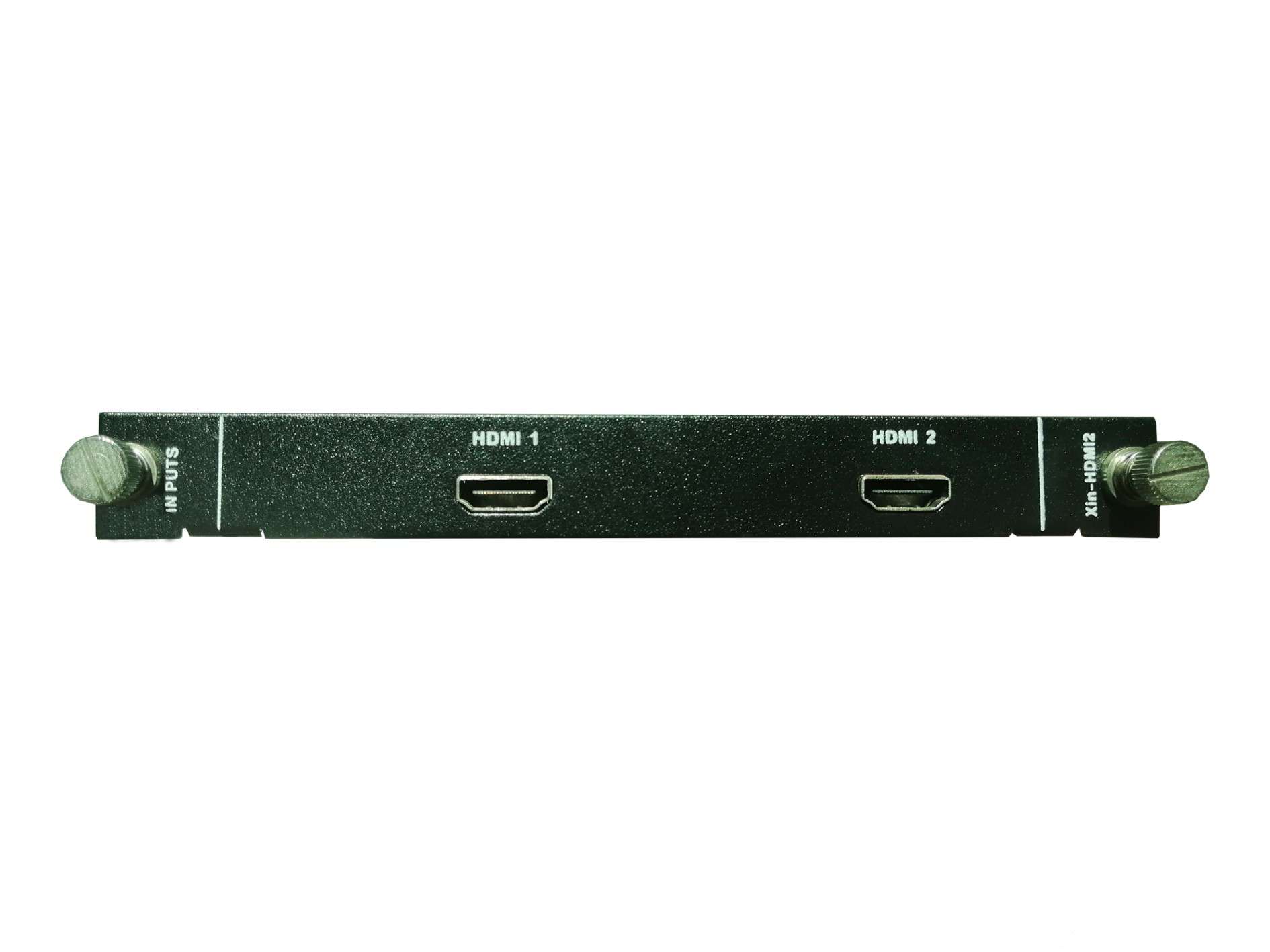

2路HDMI带音频分离输入板卡
XIN-HDMI/A2

Xin-HDMI2/A输入板卡，是专为高清混插矩阵而设计的，她支持2路HDMI输入，2路立体声音频环出，支持3D数字高清信号。模块化设计，可根据需要增加或者减少板卡，为应用以及维护带来极大的方便，是工程应用的首要选择。

l 支持2路音视频输入，3.85mm凤凰头接口,方便工程应用；

l 支持HDMI 1.4（部分），支持3D，支持1080P全高清信号，兼容DVI1.0协议

l 支持 HDCP（High -bandwidth Digital Content Protection）高带宽数字内容保护技术。

l 支持智能EDID计算功能：能实时自动计算任意个输出端显示器的EDID信息的交集，合集

l 支持EDID切换功能：可以将任意一路输出显示设备的EDID信息读回，并切换给任何另外一路输出显示设备

l 卡片式结构，即插即用，无需任何设置

产品型号	GF-Xin-HDMI2/A
参数	2路HDMI+Audio输入板卡
协议	支持HDCP1.4协议（部分），支持HDCP协议，兼容DVI1.0协议
像素带宽	225MHz, 全数字
接口带宽	3.9Gbps,全数字
最大支持分辨	Normal-PC： 1600x1200@60_24bit, HDPC: 1920x1200P@ 60_24bit, HDTV：1920x1080P@60_36bit
位时钟抖动(Clock Jitter)	<0.15 Tbit
位上升时间(Risetime )	<0.3Tbit (20%--80%)
位下降时间(Falltime)	<0.3Tbit (20%--80%)
信号类型	HDMI 1.4规范中的 HDMI-A全数字 T.M.D.S. 信号
接口	HDMI-D母接口
信号强度	T.M.D.S +/- 0.4Vpp
最小/最大电平	T.M.D.S 2.9V/3.3V
输入EDID	EDID现场可擦写
最大直流偏置误差	15mV
建议最大输入距离	小于20米，在1920x1200@60时（推荐使用认证过的HDMI专用线材，如Molex TM 的线材）
