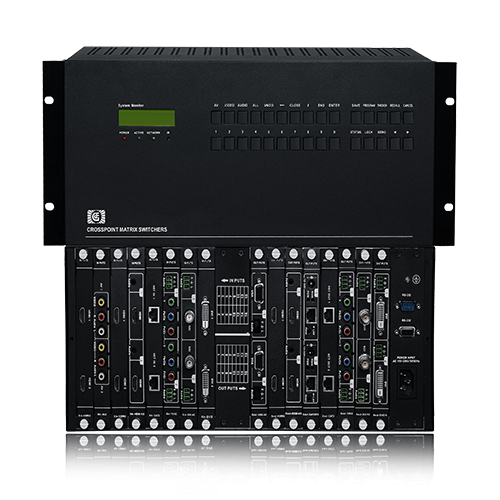

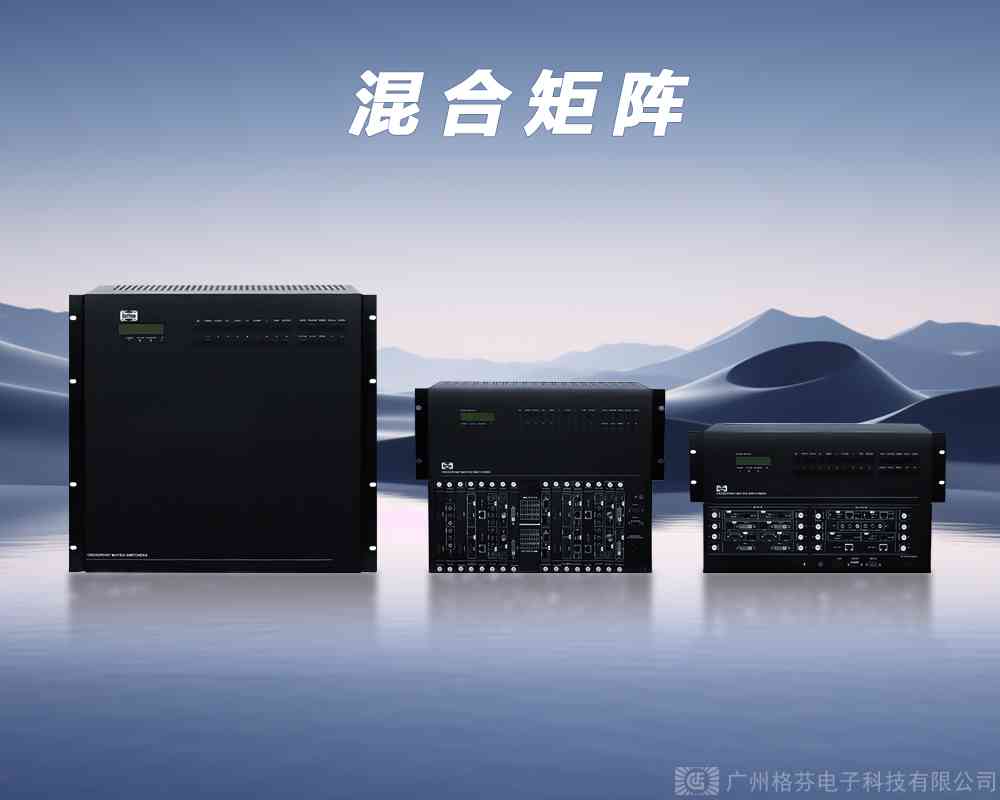

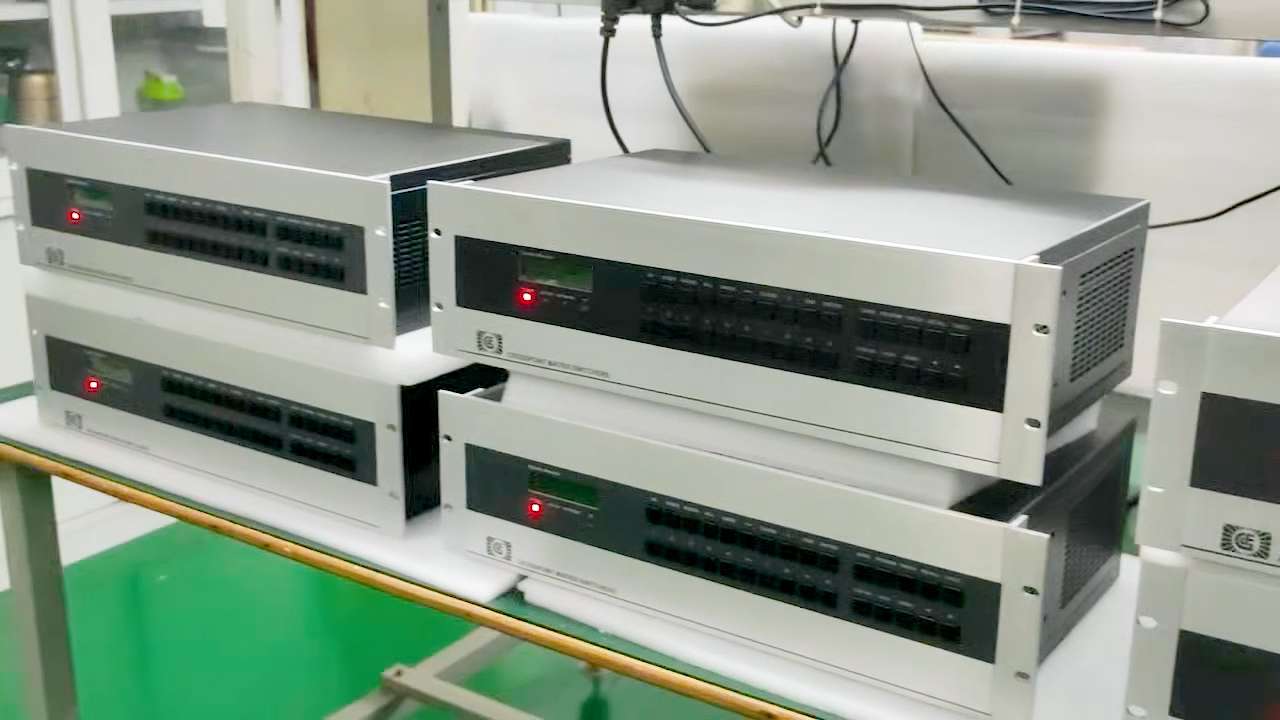

8路8进8出高清4K无缝混合矩阵切换器
GF-MIX0808

GEFFEN MIX系列GF-MIX0808数字矩阵是一款全数字高带宽万能光纤矩阵切器,支持按键快速切换操作,带有8路视频输入端口和8路视频输出端口支持任意输入设置为默认的EDIDEDID学习参数。MIX0808采用最新的数字接口,使图像信号可高保真输出,画面更加清晰。采用大规模DSP+FPGA阵列式纯硬件技术架构,无操作系统,可避免工控系统死机、蓝屏。完美支持超高清信号切换处理,在处理超高清分辨率时画面流畅、配置灵活、运行稳定。适用于指挥中心、广播电视工程、展览展示、多媒体会议室、多功能厅等场所。




1.采用插卡式,模块化插卡式设计,8路输入8路输出,无缝瞬间切换,不黑屏,不存在缓慢的过度过程;
2.采用高速数字交换芯片,支持高清输入输出,支持3D,具有超强的抗干扰及全天候工作能力;
★3.DVI.VGA.AV.HDMI输入板卡都带音频输入,并且音频可溶合到HDMI输出的视频里,即输出端的HDMI线可同时传输输入的视频和音频,连接电视等HDMI显示设备时,不需另接音频线;
★4.DVI.VGA.AV.HDMI输出板卡都支持独立的音频输出,音频信号可同时在HDMI数字接口和3.5音频模拟接口输出;
5.可选配网口,选配IPAD.Android控制软件,实现无线移动控制;
6.支持HDCP,支持蓝光DVD.苹果电脑等,不需另配解码器;
7.内置输入均衡,输出放大电路,输入加输出传输距离大于50米;
8.带串口控制,标配电脑控制软件,可接受中控等第三方设备控制;
9.所有输入端口支持现场改写EDID,输出端口可读回EDID,兼容性好;
10.采用高档蓝光液晶显示屏,可显示设备各通道的切换状态.输入信号特性等信息,方便切换控制;
11.具有掉电记忆功能,带有断电现场保护,重新开机时,自动恢复原先的工作状态。
12.支持信号拼接和分割;

13.支持VGA.CVBS.S-Video.YPbPr.DVI,HDMI,SDI任意板卡输入;
14.支持VGA.CVBS.S-Video.YPbPr.DVI,HDMI任意板卡输出;
15.带宽:5.25Gbps,增益:0dB,位时钟抖动:<0.15Tbit,位上升时间:<0.3Tbit(20%--80%),位下降时间:<0.3Tbit(20%--80%),最大传输延时:5nS,切换速度:200ns(最长时间);



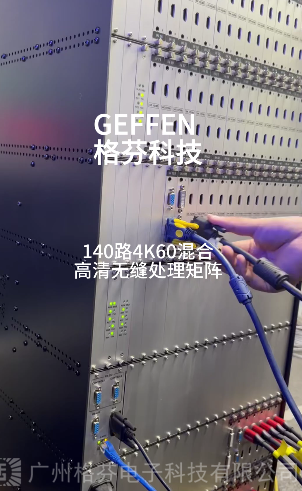

●矩阵主机可配置模块化输入输出信号卡,2路板卡设置,支持多路音视频切换接口,并可热插拔即插即用。

●采用FPGA架构,内部自建核心运算机制,无内嵌操作系统;,自适应各种信号输入输出卡通过HDR技术色彩还原和增强效果。

●可选配置无缝信号卡实时切换,保证图像切换间隔无黑场,达到瞬间切换的效果确保过渡平稳运行;。

真正的交叉切换,不分信号格式,可以任意输入切换到任意输出;音视频均可独立切换;

●产品控制方式灵活多样:按键控制、红外遥控、串口控制、可选配网卡支持TCP和内置GUI 用户操作界面支持跨平台控制管理,支持安卓、IOSWindows系统,且无需安装任何软件和插件。

总线交换技术,每路信号采用单独专用通道进行传输,保证所有信号图像的实时显示;

●支持4K60hz信号格式的采集,输出完全达到4K超高清,像素级的同步传输,无压缩、无丢帧、无卡顿,为用户提供完美细致的图像显示效果。

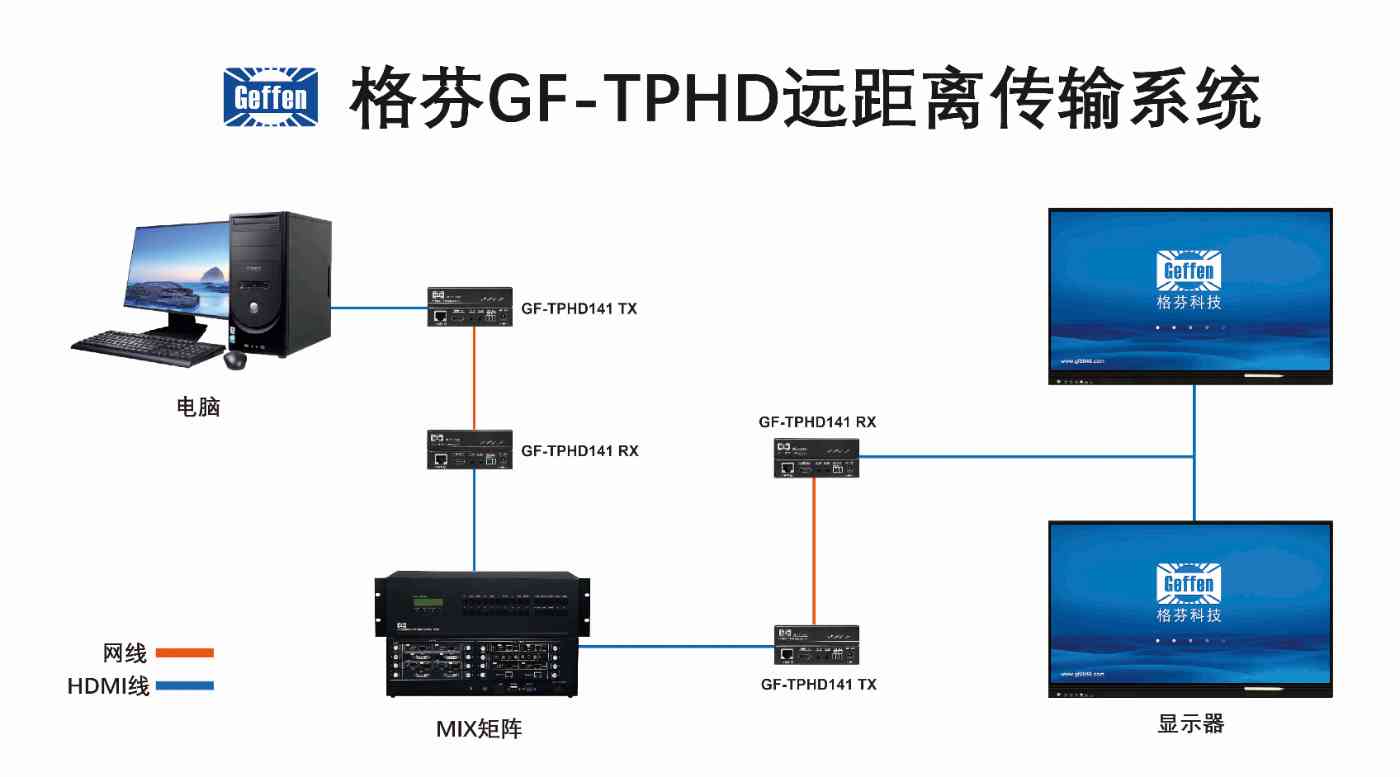

●支持HDMI VGADVISDIHDBaseTPOEAV、色差、光纤输入输出信号卡多种信号卡搭配组成切换系统,轻松解决信号长距离传输。

支持HDMI1.4a,兼容HDCP,支持3D;支持HDBaseT技术集成;支持双绞线和光纤传输输入输出信号卡;

●支持EDID可擦写与EDID自适应功能,更好适应现场多样化的显示设备,提高兼容性。

●支持按键锁定,防止误操作。

●支持场景化控制,一键存储、一键调用、场景轮询、支持断电记忆功能。

*独立的自动信号补偿技术,在1.5GHz范围内较大的改善差模传输损耗。

*提供设备各模块和运行自检功能。

●设备具有倍频倍线功能,对图像信号进行倍线缩放、倍频增强显示,将不同分辨率的信号统一处理输出相同分辨率的信号;

●支持音视频分离、音视频合成传输。独立的音频接口支持音频输入融合、音频输出解嵌,并且通过控制静音。可实现音量大小调节。

独特的像素时钟技术,提供良好的输出传输和准确的时间;

●支持画面拼接,通过独立的图像倍线算法,可重整图像输出分辨率。

●支持掉电保护,断电不会丢失参数和功能设置;

●流畅的风道设计和排风系统,保证满负荷的7*24小时不间断稳定工作。

●支持按钮,IRRS232控制,可选TCP / IP控制,同时兼容第三方控制;

●国际标准电源支持(AC100~AC240V50/60Hz),安全认证。

产品型号

GF-MIX0808

视频

增益

0 dB

带宽

165MHz, 全数字

最大支持分辨

1920x1200@60

位时钟抖动(Clock Jitter)

<0.15 Tbit

位上升时间(Risetime )

<0.3Tbit (20%--80%)

位下降时间(Falltime)

<0.3Tbit (20%--80%)

最大传输延时

5nS(±1nS)

切换速度

200 ns(最长时间)

信号类型

DVI 1.0规范中的 DVI-D全数字 T.M.D.S 信号

视频输入

接口

信号强度

T.M.D.S +/- 0.4Vpp

最小/最大电平

T.M.D.S  2.9V/3.3V

阻抗

50 Ω

输入EDID

使用系统默认EDID

最大直流偏置误差

15mV

建议最大输入距离

小于36米,在1600x1200@60时(推荐使用认证过的DVI专用线材,如Molex TM 的线材)

视频输出

接口

最小/最大电平

T.M.D.S  2.9V/3.3V

阻抗

50 Ω

建议最大输出距离

小于10米,在1920x1200@60时(推荐使用认证过的DVI专用线材,如Molex TM 的线材)

控制种类

串行控制接口

RS-232, 9-针母 D 接口

波特率与协议

波特率:9600, 数据位:8, 停止位:1, 无奇偶校验位

串行控制口结构

2 = TX, 3 = RX, 5 = GND

规格

电源

100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源

最大功耗

最大50w

温度

储存、使用温度: -20 ~ +70°C

湿度

储存、使用湿度:10% ~ 90%

机箱尺寸(mm)

430(L)X260(W)X132(H)

产品重量

10kg

平均故障间隔时间

30,000 小时
