开窗漫游叠加矩阵加强信号处理系统
GF-MPP
    GEFFEN MPP 系列处理设备采用纯硬件架构,充分保证系统的安全性, 通过专用物理信道承载管理控制信息。背板交换架构单路输出通道带宽 达到 10Gbps,每路输出通道彼此独立。模块化插卡式设计,输入卡、 输出卡、切换卡、控制卡、电源等全部采用模块化设计,便于日后系统 的升级和维护。
产品功能

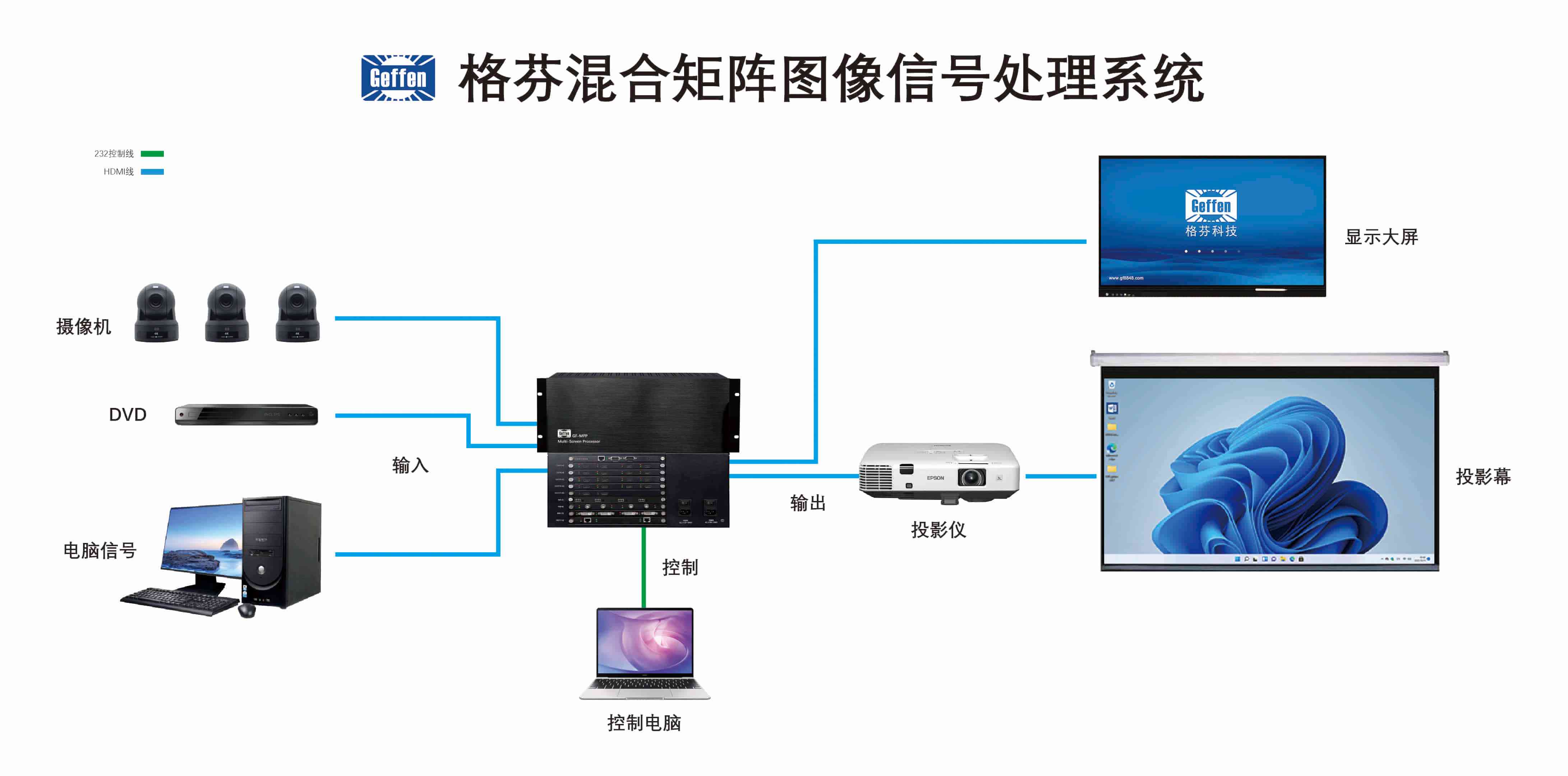

格芬GEFFEN开窗漫游叠加矩阵加强信号处理系统,针对模拟信号和数字信号共存,高清信号和标清信号共存所研发的新款设备。可以集中处理模拟信号和数字信号,转换成统一的格式输出。可以对各种不同格式的输入信号进行直观、简单、便捷的切换。
开窗漫游叠加矩阵加强信号处理系统采用模块化设计,插卡式结构,支持热插拔,可以任意组合,便于客户选型,对于不同的使用需要,选择容量从4x4到72x72。

产品特点
模块化设计、插卡式结构,可根据实际情况自由组合装配;
输入信号支持DVI、HDMI、VGA、HD-SDI、HDBaseT、4K、Video与IP流解码等多种格式;
输出信号支持DVI-I、HDMI、RJ45与HDBaseT等格式;
信号处理、切换全数字化;支持信号格式转换,支持倍频倍线转换功能;
高清数字图像处理系统视频输入可以实现4分割画面显示;
支持输入信号状态监测,能实时监测和显示当前各输入通道是否有效的信号接入;
具有掉电记忆功能带有断电现场保护,强制风冷,确保系统稳定工作;

使用专有控制软件可通过以太网和RS232进行远程控制,支持多通道切换,地址设置等功能。


应用场合
指挥控制中心
大型多媒体会议厅
多媒体教室
高级别墅、酒店
智能家居 安防监控系统
数字化城市系统

●采用 B/S 架构,无需安装应用程序即可实现 Windows、iOS、Android 跨平台控制。
●板卡任意混插组合,DVI、HDMI、VGA、SDI、DP、IP支持任意两接口自由组合,设备拓展性强,各类使用场景;子卡在线状态监测,提升了系统设计以及改造升级时操作的灵活度,组合灵活,维护简单,可有效降低设备故障率,
●支持 DVI-I、HDMI、SDI、HDbaseT 等信号输出。
●支持 4K 及以下分辨率信号间的混合无缝切换:
●信号切换无黑场,无蓝屏,无中间过渡态,信号显 示不中断。
●支持云应用功能,将计算机上多个应用软件界面 进行云编码方式,并通过处理器云应用板卡解 码,实现同一台计算机应用软件多个应用程序内 容同时共享显示。
●支持可视化操作,可实现预监回显功能,实时监 看信号源画面,支持增加多张预监卡实现更多信 号的预监。支持可视化操作,可实现预监回显功 能,实时监看信号源画面,支持增加多张预监卡 实现更多信号的预监。
●支持产品状态监测,输入板卡,输出板卡,电源, 控制卡的运行状态及温度的监测,管理人员可以 实时了解设备的运行情况。
●采用图像帧同步处理,可保证所有输出图像同步。能够使视频的刷新和外部视频源保持一致,
●支持任意大小分辨率视频实时同步播放;支持任意通道输出,各通道输出同步时间小于20毫秒,
●依托TT scaler算法,采用无极缩放,缩小时保证混叠现象相对较小,图像处理效果极佳采用相位滤波处理技术,对图像的频带压缩过滤后,图像堆叠大幅度减少,图像边缘清晰可见,色彩还原度高。任何一路信号都可以进行任意比例的缩放变化,通过采用多位相滤波技术,可以保持缩放后的图像物理边界清晰自然,纹理的颜色深浅与原图一致,
●输入输出子卡支持热插拔功能,设备无需关机更换子卡后快速恢复之前图层数据保证画面正常播放
●支持信号源裁剪, 以便于去掉信号源的黑边或实现图像重点区域的放大显示, 支持输入像素点进行精确裁剪, 也可支持鼠标拖拽方式进行可视化裁剪,
●支持多设备加密授权功能,通过加密设置对设备进行集中管控,保障用户操作安全
●支持倍帧倍频功能,可以将输入为30Hz的信号转成60Hz信号输出
★LCD触摸界面选配。
★支持实现矩阵实时预览监控画面,降低操作失误率,使矩阵操作更灵活和直观。
●1路RJ45接口预览输出,可以同时分组查看4路视频图像信息;
●每路视频分辨率达到1080P@30fps或720P@30/60fps;
★应用H.264&JPEG多码流编码,帧率支持1/16~60fps;
●支持热插拔;
★支持预览控制视频切换。

支持信号:

VGA(RGB)输入

接头            15针D-sub(DB15/DE-15F)(母接口)
分辨率         1920x1080以下自适应,刷新频率为60Hz;
DVI-D输入
接头            DVI :24+5针/DVI-I/母接口 (仅接收DVI-D信号)
分辨率         1920x1080以下自适应, 刷新频率为60Hz;
Video视频输入
接头            复合视频:BNC(母头);
类型            PAL格式;
SDI视频输入
支持协议       SD-SDI(SMPTE 259M)、HD-SDI(SMPTE 292M);3GSDI
接头              BNC(母头);
HDMI信号输入
分辨率         1920x1080 以下自适应;
接头             HDMI Type A, HDCP 1.3;
HDBaseT信号输入
接头            RJ45网络接口,线长支持70米(100米),支持cat5e,cat6;
分辨率         1920x1080以下自适应, 刷新频率为60Hz;
4K信号输入
接头            HDMI Type A,HDMI 1.4 / DVI 1.0;
分辨率         3840x2160@30Hz, 1920x1080以下自适应, 刷新频率为60Hz;
IP流解码信号输入
接头            RJ45网络接口
协议            H.264/RTSP/RTP
分辨率         4路1080P@30
字幕信号输入
接口             无接口
可用数量       2个滚动字幕
音频信号输入
接口           3.5音频口
DVI/VGA输出
接口           24+5针 DVI-I(母头,可转VGA、RGB);
分辨率        1920x1080以下可设置, 刷新频率为60Hz;
双绞线输出
接口           RJ45网络接口,支持cat5e,cat6,支持15~50米;
分辨率        1920x1080以下可设置, 刷新频率为60Hz;
HDMI输出
接口            HDMI Type A(母头);
分辨率         1920x1080以下可设置, 刷新频率为60Hz;
SDI输出
接口            BNC(母头),支持SD/HD-SDI/3G SDI;
分辨率         1920x1080以下可设置, 刷新频率为60Hz;
HDBaseT输出
接头            RJ45网络接口,线长支持70米(100米),支持cat5e,cat6;
分辨率         1920x1080以下自适应, 刷新频率为60Hz;
音频信号输出

接口            3.5音频口

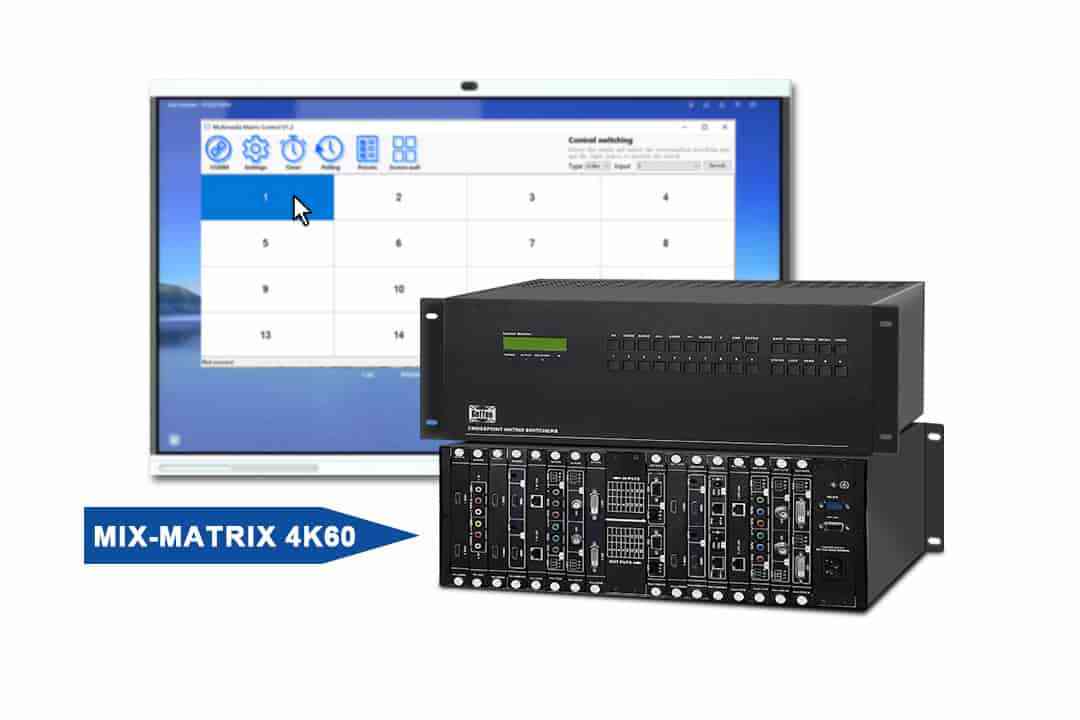

软件应用功能:

开窗漫游叠加矩阵加强信号处理系统软件是面向处理系统设备能实现控制开窗漫游叠加矩阵加强信号处理系统的控制操作与自动监控功能,用户可以实现对开窗漫游叠加矩阵加强信号处理系统控制系统的控制功能,同时可以实现对相关周边设备的智能监控功能,可以实现自动切换系统模式功能。
设备搜索、连接与配置
配置软件连接设备的参数、搜索设备、获取设备信息与拼接设置等功能。
开窗与编辑
通过开窗与编辑功能,可以在输出屏上进行显示窗的位置与大小的控制与编辑功能,同时可以对开窗的图层进行编辑,并提供一些删除和放在缩小的一键操作功能。
预案管理与轮巡
实现预案的保存与管理功能,包括保存预案文件、打开预案文件并调用预案与预案轮巡的设置与控制。
