●IR使用接收

（1）所需配套设备红外学习接收棒

连接接收棒，接线方式IR接IO_0口（3pin左侧接口），电压接IO_1口（3pin中间接口），GND接GND（3pin右侧接口）。

（2）红外学习，参数设置
第一步：打开电脑的网络助手NetAssist.exe的确认本地IP和端口和UMPlatform设置一致。
第三步，进入进阶选项，进入方法参见4.1.2。

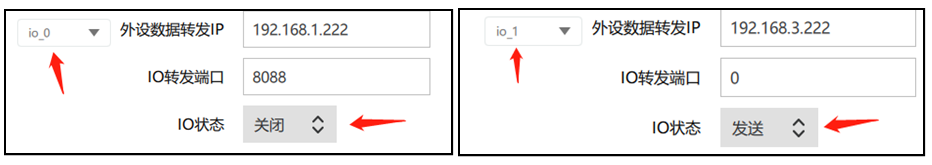

第二步：节点拨码为输出节点，使用UMPlatform设置红外学习接收指令的电脑的IP和端口，网络助手NetAssist.exe的确认本地IP和端口和UMPlatform设置一致。同时关闭IO0和把IO1设置为发送并且发送IO_1=1，重启设备。

第四步：用遥控器对红外接收头按即可。

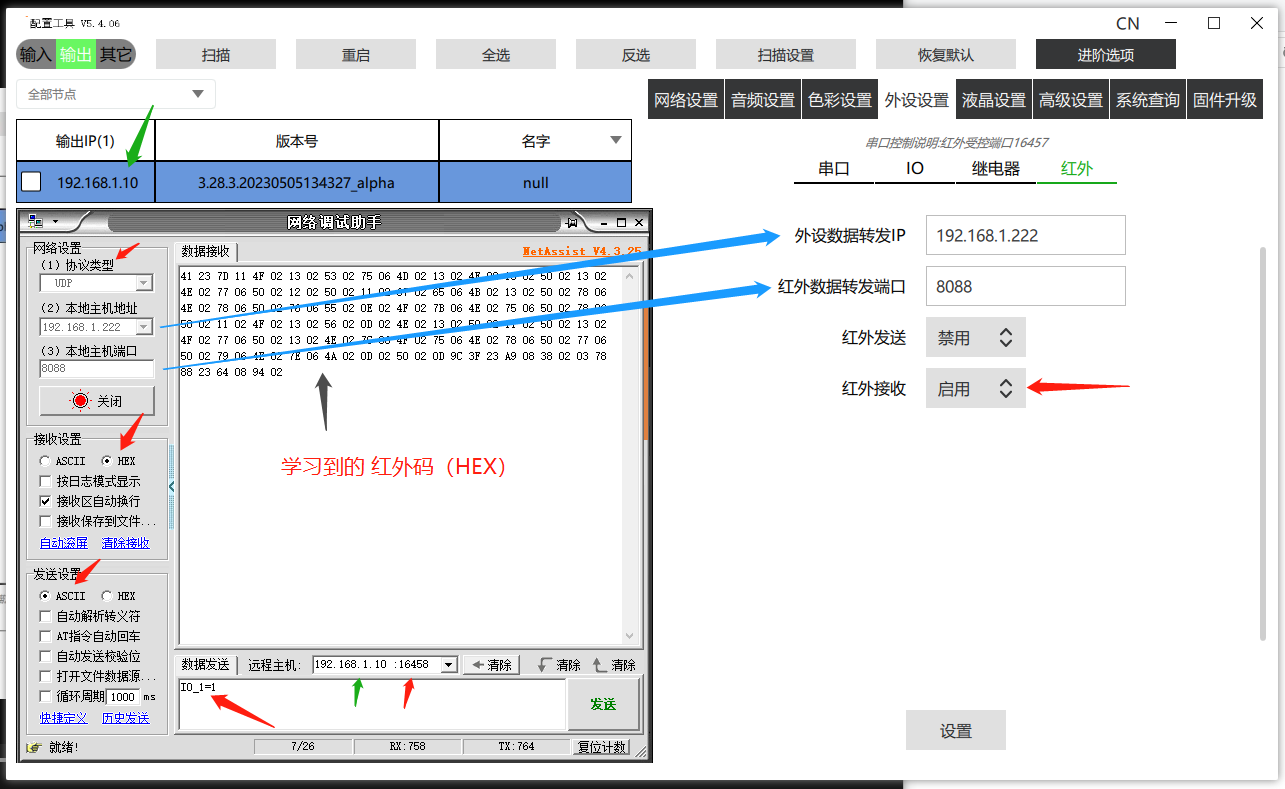

红外遥控器对着接收棒，按需要学习的按键。此时接收到一串HEX码。此码即为此按键对于的红外指令码。保存用于中控设备或分布式客户端按钮使用，实现平板按钮红外发送。红外指令码使用方法参考IR红外发送。

IR红外发送

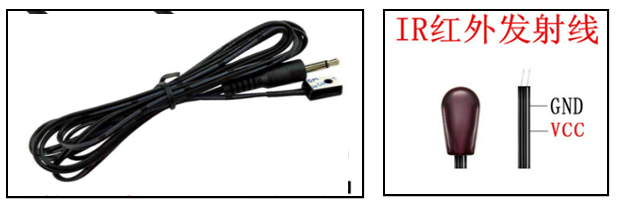

（1）所需配套设备，红外发射棒

连接发射棒，接线方式VCC接IO_1口（3pin中间接口），GND接GND（3pin右侧接口）
（1）参数设置
第一步：进入进阶选项，进入方法参见4.1.2。
第二步：设置关闭IO0和IO1功能。

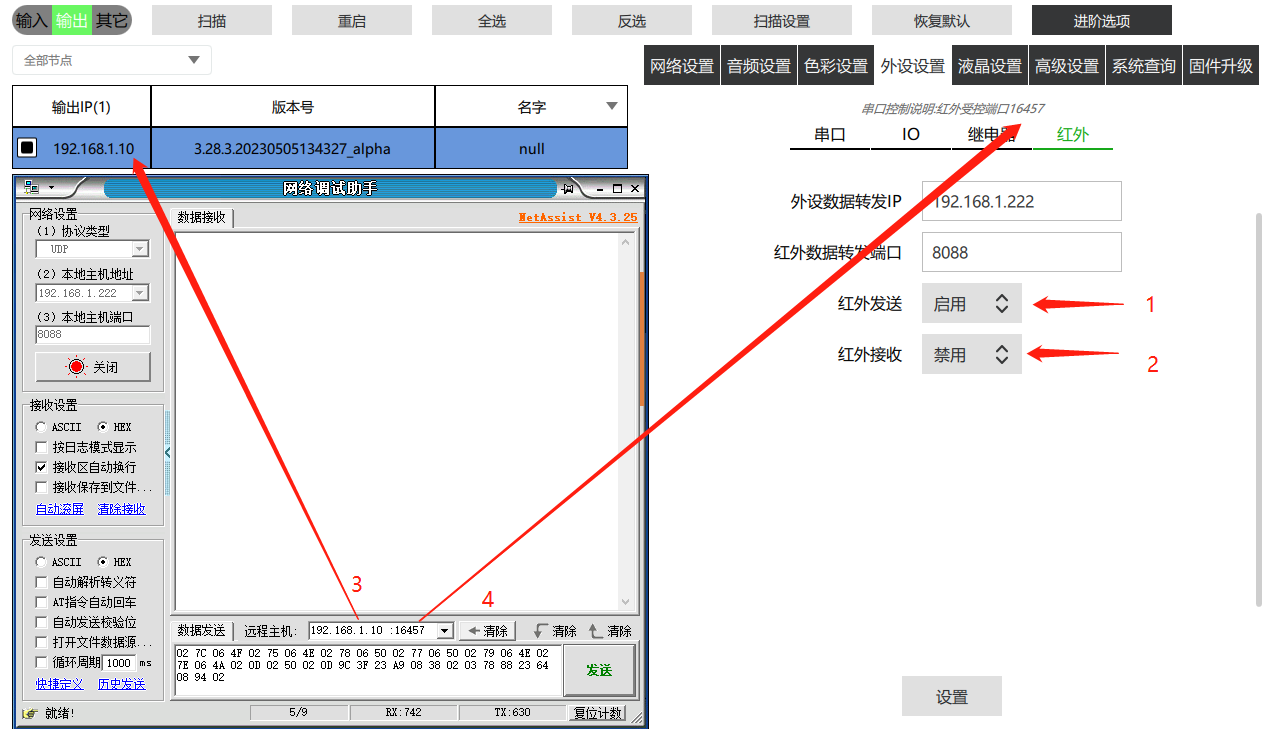

第三步：把红外串口设置为发送，重启生效。
（2）测试验证
打开网络助手NetAssist.exe，向节点IP:16457发送学习到的指令。
红外发射头对准设备，观察是否红外生效情况。红外仅支持38K设备控制

IO发送
（1）IO信号控制设备连接说明
Ø  设备有两个IO口，如下图所示，IN对应IO_0,OUT对应IO_1。
Ø  IO口可以输出0V~5V之间变化信号。
IO口和IO受控设备的IO接口连接。

（1）参数设置

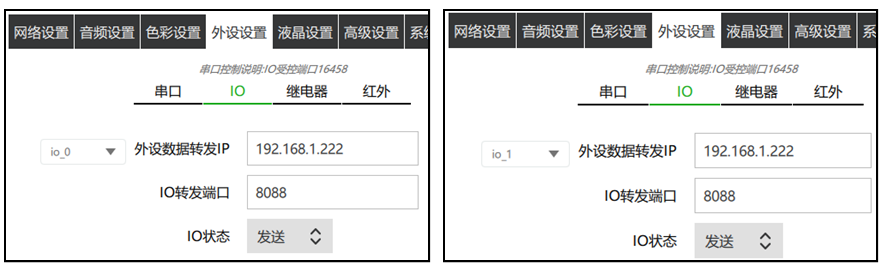

第一步：IO0和IO1设置为发送。

第二步：红外设置为禁用。

（1）测试验证

第一步：打开网络助手NetAssist.exe，

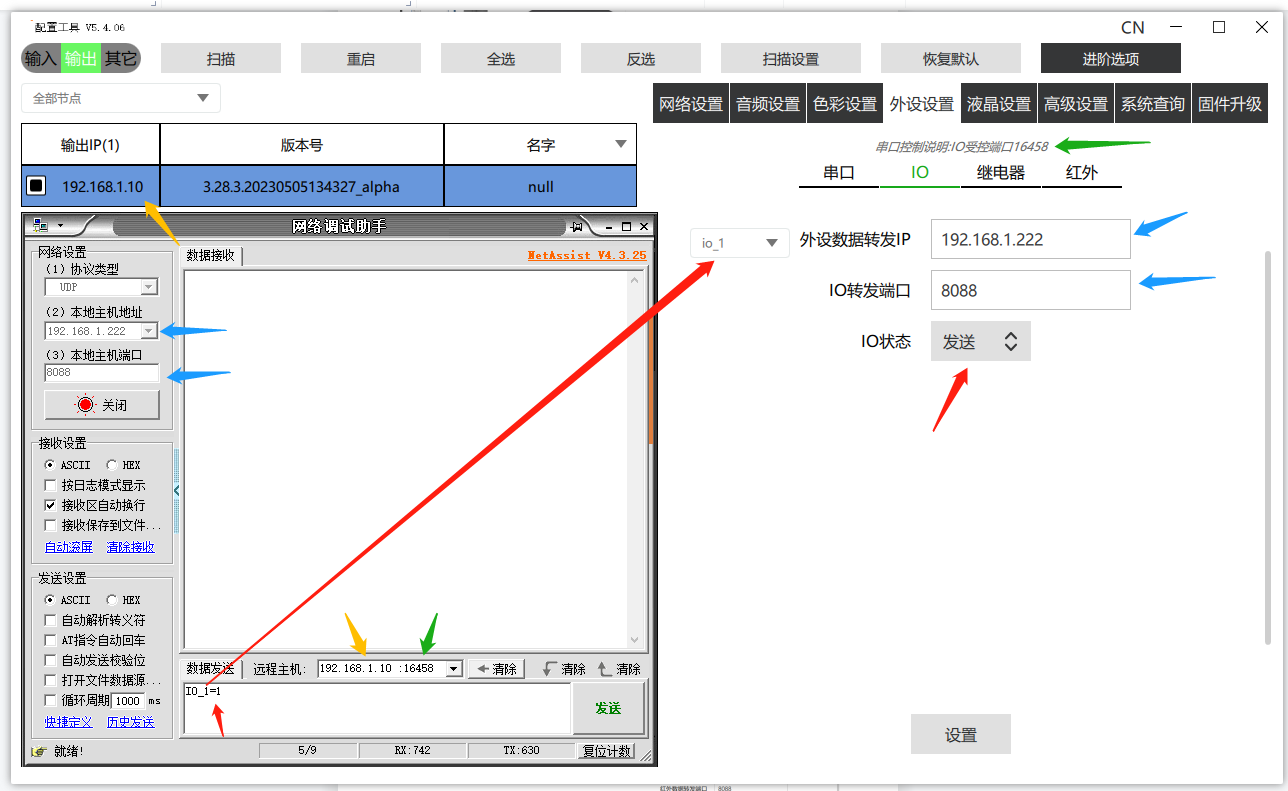

第二步：向节点IP:16458发送IO_0=1指令，格式ASCII。如下图所示。使用万用表检查IO_0从0V变为5V。

第三步：向节点IP:16458发送IO_0=0指令，格式ASCII。使用万用表检查IO_0从5V变为0V。

第四步：向节点IP:16458发送IO_1=1指令，格式ASCII。如下图所示。使用万用表检查IO_1从0V变为5V。

第五步：向节点IP:16458发送IO_1=0指令，格式ASCII。使用万用表检查IO_1从5V变为0V。
