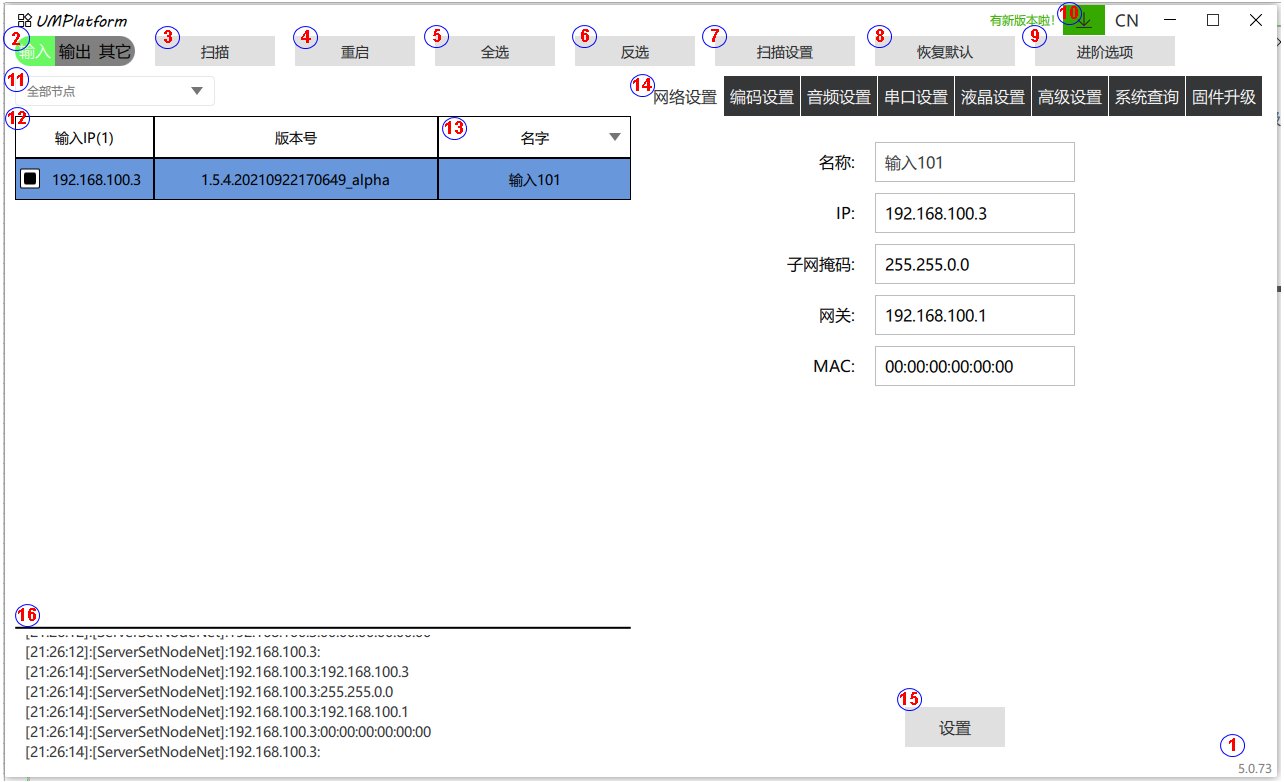

●UMPlatform界面介绍

(1) 当前UMPlatform软件版本
(2) 节点类型选项：软件区分输入、输出和其它节点的参数修改
(3) 扫描：点击后广播查询数据，收到广播信息的节点会返回节点信息。
(4) 重启：对当前输入/输出选中的设备进行重启。部分参数修改后或升级后需要重启。
(5) 全选：选择所有输入节点或输出节点
(6) 反选：对已选择的节点进行反选择

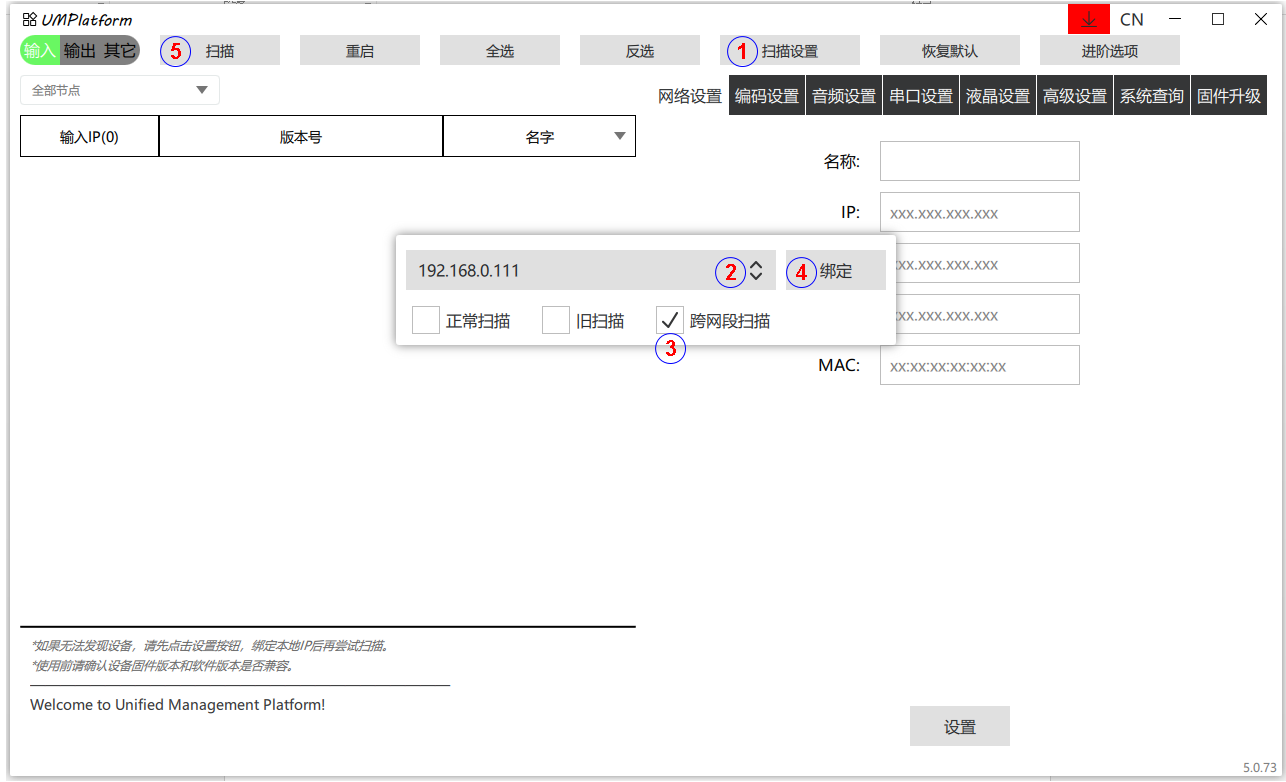

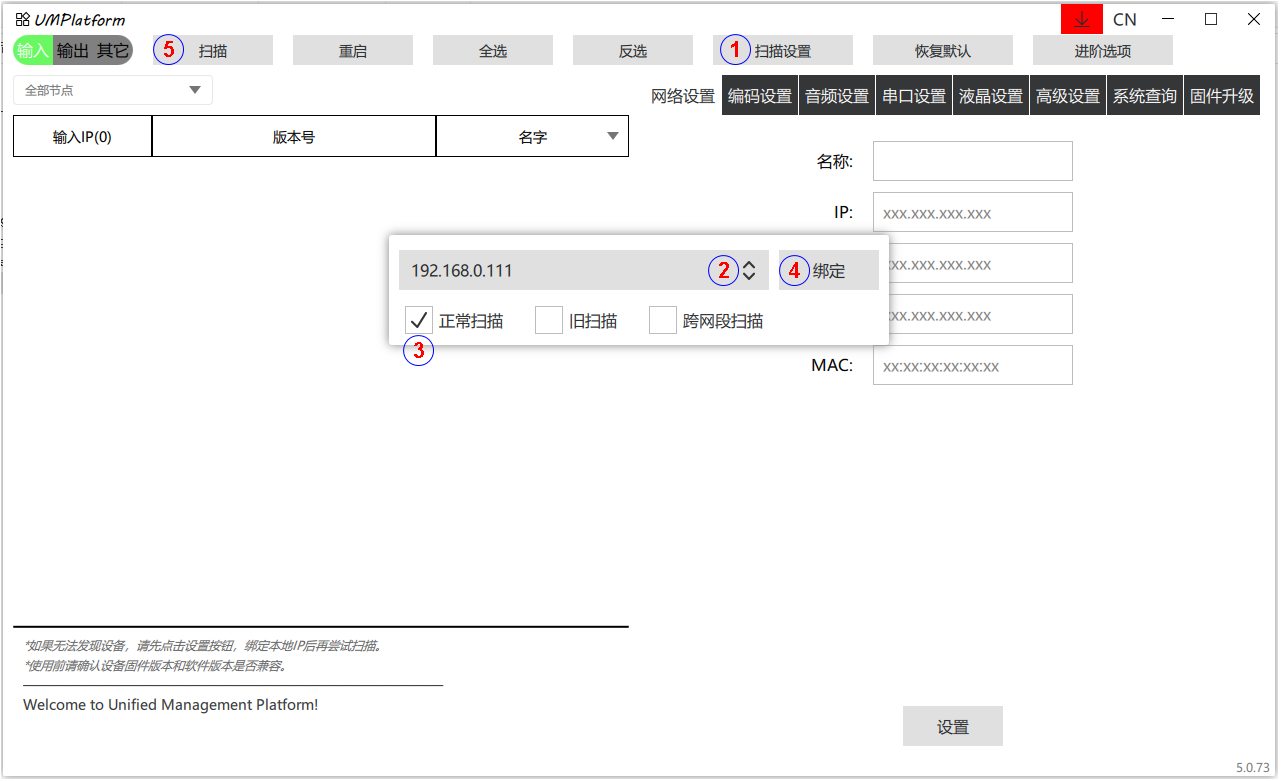

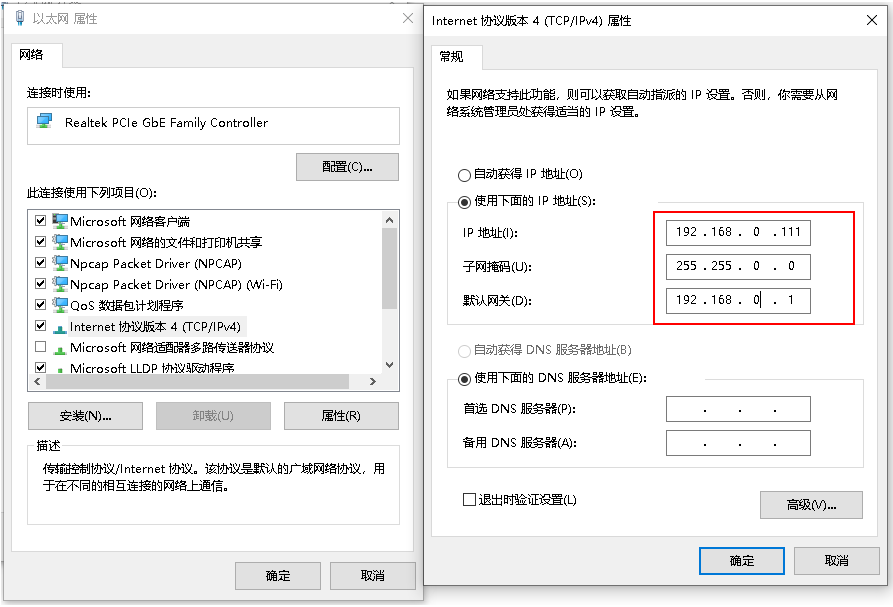

(7) 扫描设置：选择本地网络IP，设置扫描方式。同网段可修改参数，跨网段扫描目的是发现设备。扫描到目标IP后，把本地网络IP设置与目标IP同网段，从而达到可修改参数。
(8) 恢复默认：恢复节点部分参数，除了网络设置，液晶设置外的其它参数设置。
(9) 进阶选项：主要设置一些非常用和高级参数，密码 =（当前年+月+日）
(10) 软件升级路径：绿色标识可下载升级版本，需要结合当前节点版本使用，建议联系格芬技术工程师推荐下使用。
(11) 节点帅选功能：主要用于不同设备型号进行帅选，用于升级。
(12) 节点列表：点击输入IP，可以进行IP排序。可查看当前版本号。
(13) 点击可以查看名字，外接设备、主从、产品名称（型号）、接入分辨率信息

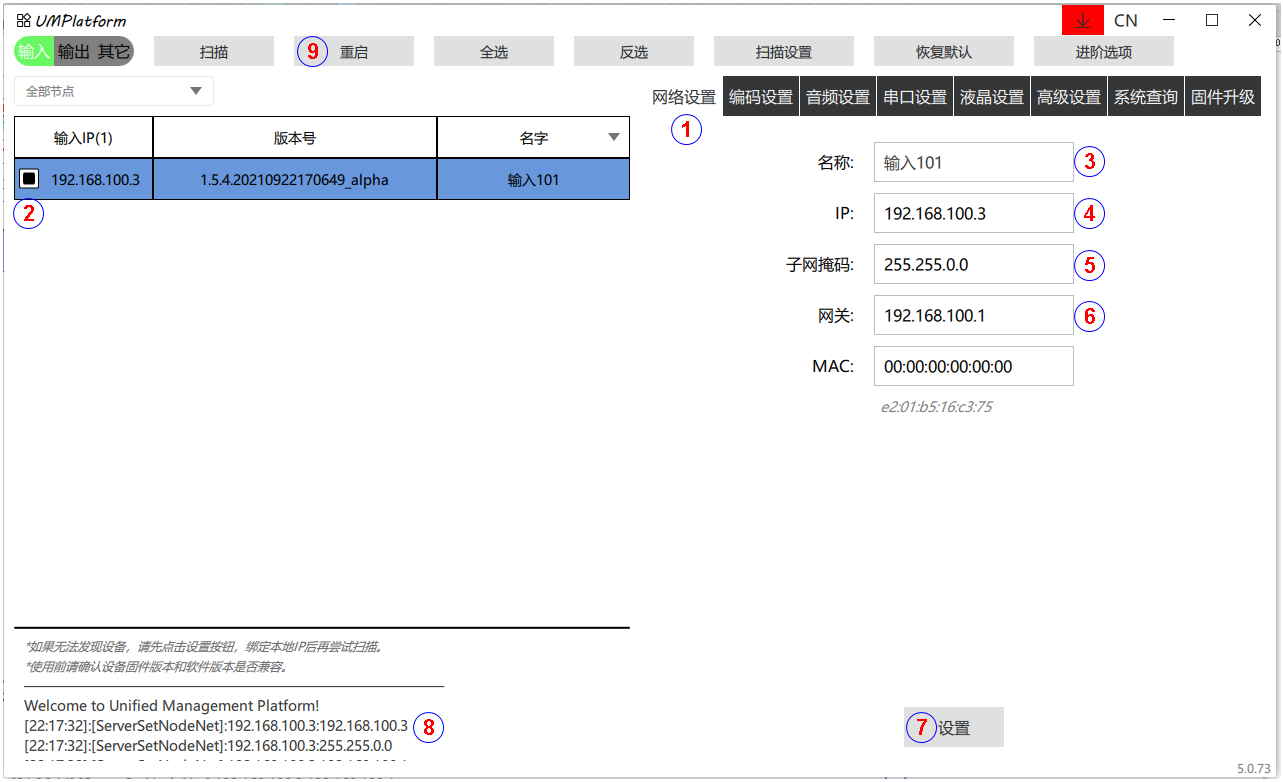

(14) 节点设置选项：包括网络参数、编解码设置，音频设置，液晶设置，高级设置等
(15) 设置：修改参数后，需要点击设置，根据17的提示信息判断是否需要重启
(16)信息提示区：修改参数会有信息提示

●输入节点参数设置

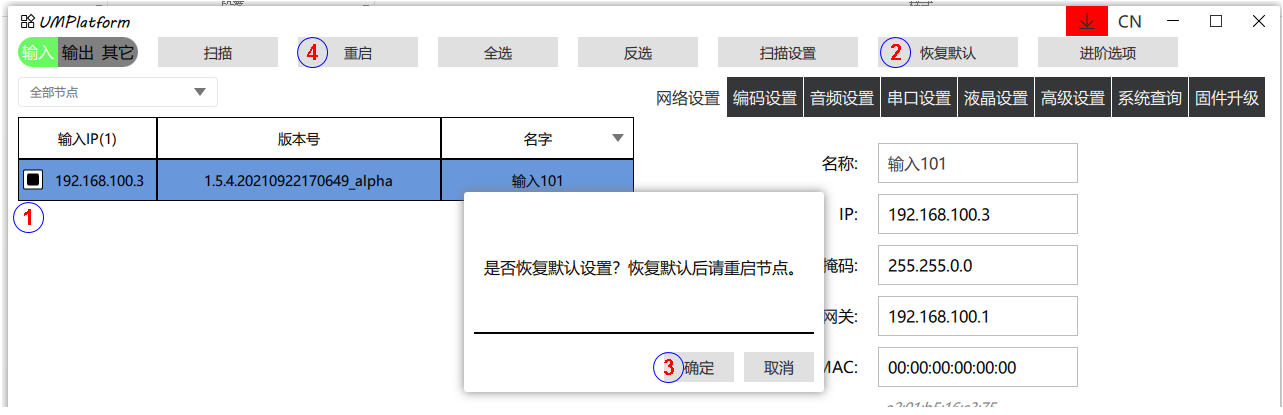

第一步：如果是新加入节点，请先恢复默认。
第二步：音频输入模式设置
检查节点参数，音频输入模式根据实际情况设置HDMI输入还是3.5mm（3pin凤凰端子）输入。其他参数无需修改。

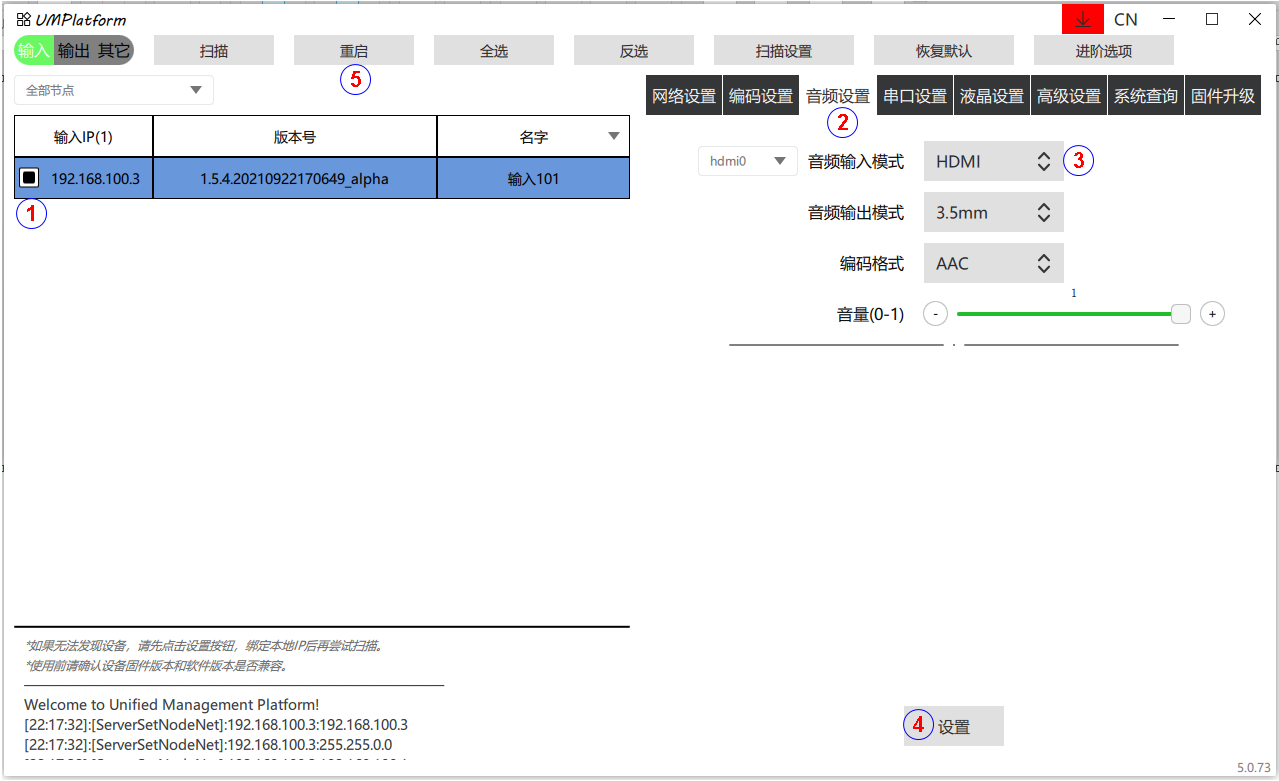

HDMI输入设置如下图所示，其它参数不要修改

3.5mm（3pin凤凰端子）输入设置如下图所示，其它参数不要修改。

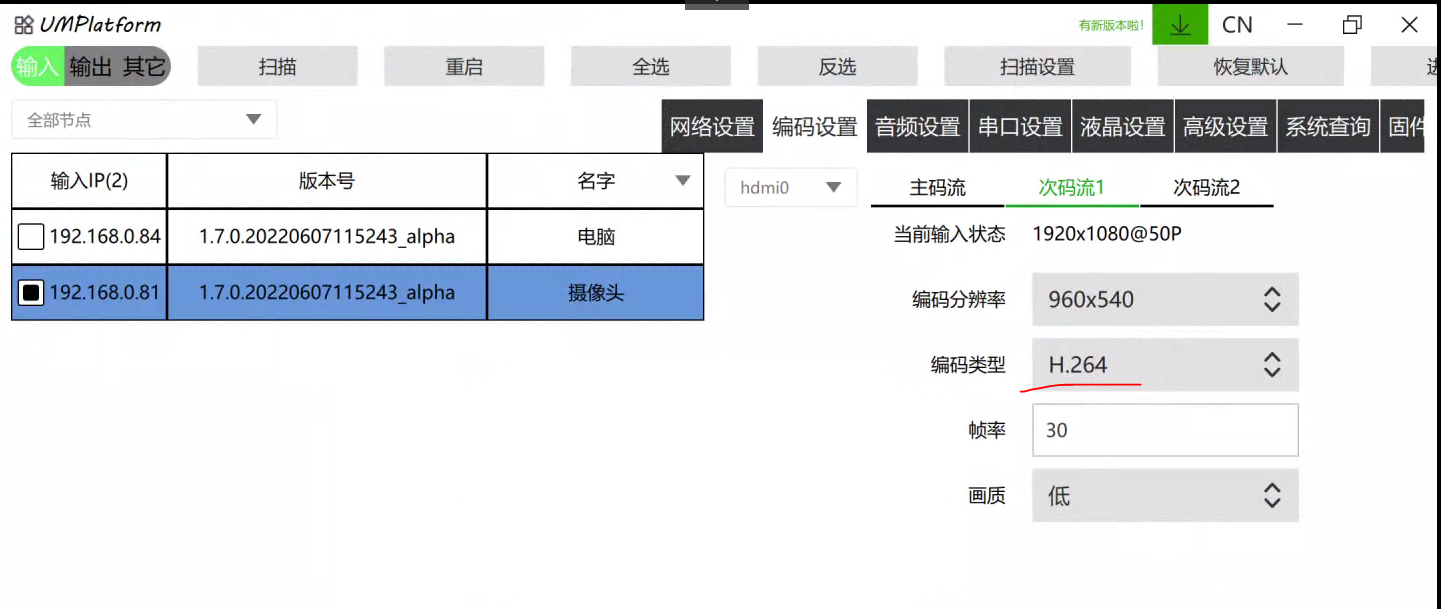

第三步：辅流设置为H.264

●KVM输入节点设置
此步骤是基于设置节点名称和IP信息的基础上进行。

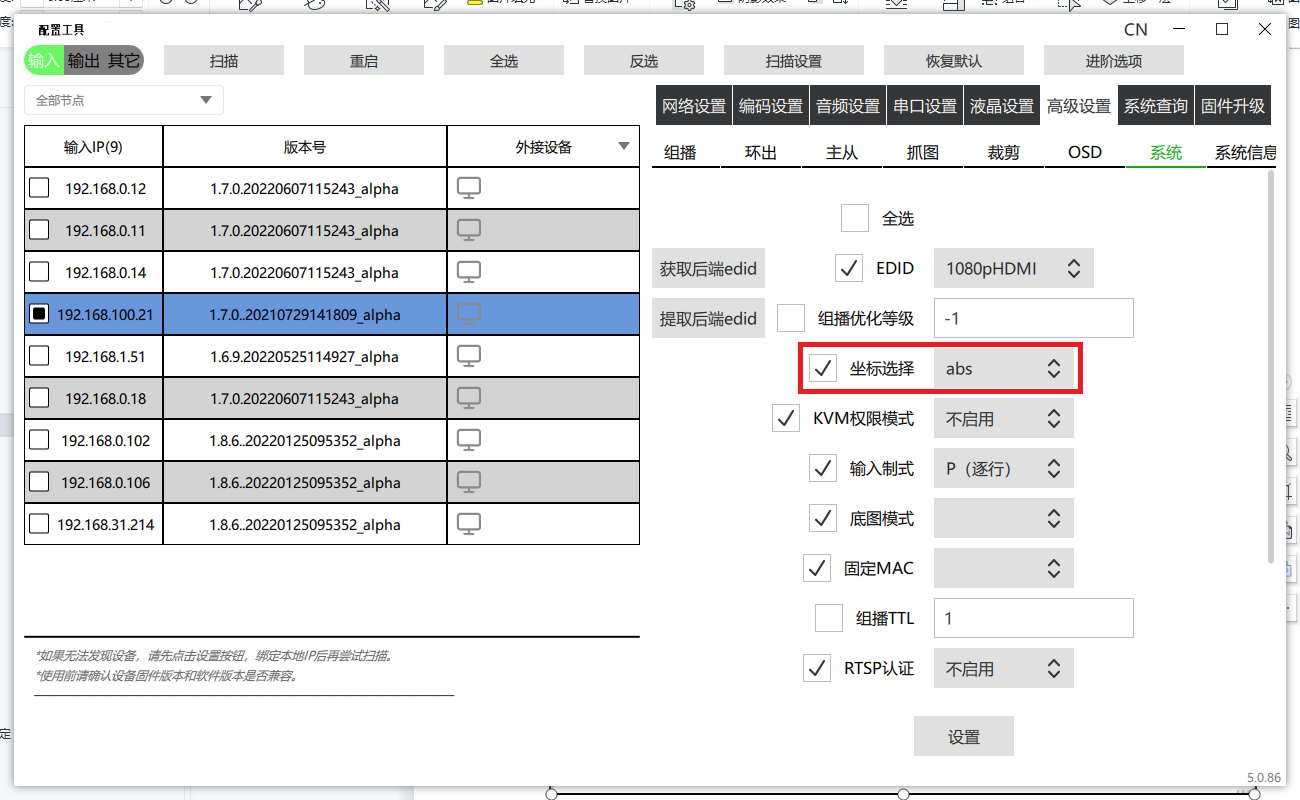

(1) WINDOWS系统KVM控制接入参数设置
输入节点-高级设置-系统-坐标选择-abs，重启生效。此参数出厂默认就是abs（rel-相对模式、abs-绝对模式）

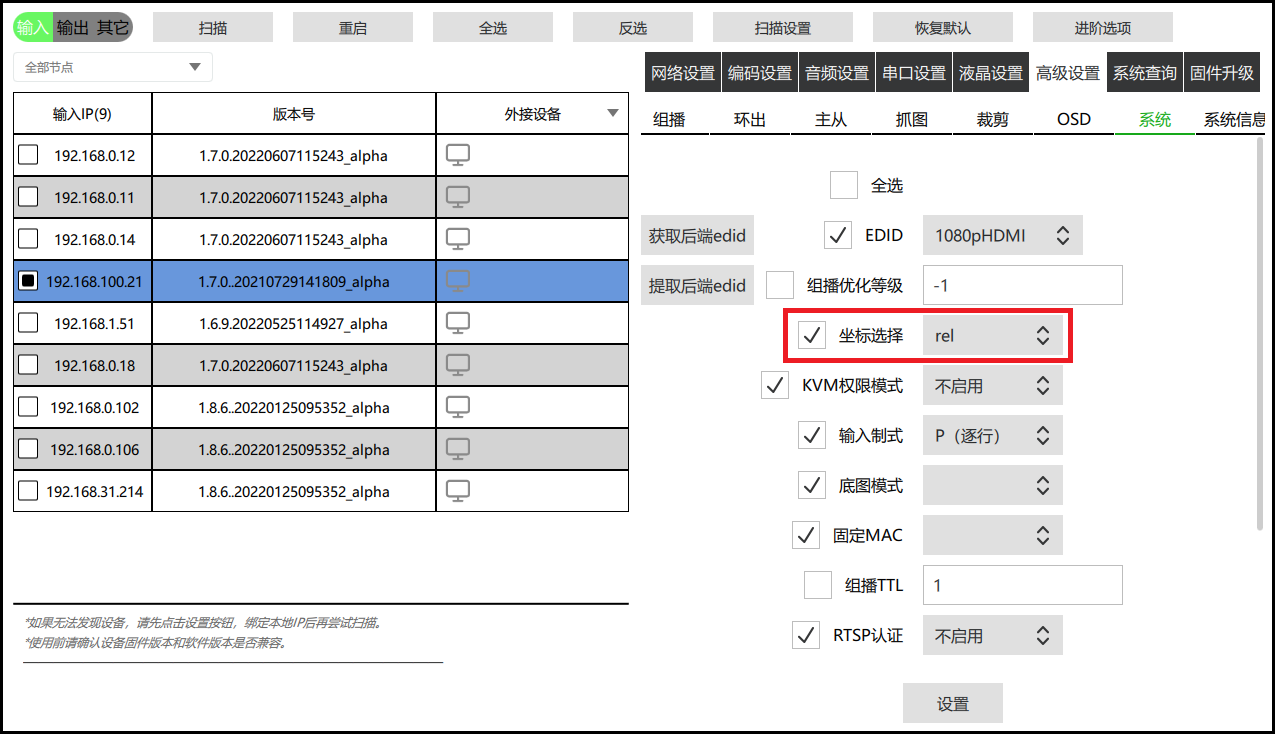

(1) 扩展屏和非WINDOWS系统KVM控制接入参数设置
输入节点-高级设置-系统-坐标选择-rel，重启生效。（rel-相对模式、abs-绝对模式）

●输出节点的一般参数设置
第一步：音频设置
根据现场的音频输出模式选择HDMI输出或者3.5mm（3pin凤凰端子）输出。同时把音量调整到最大（0）。其他参数不用修改。

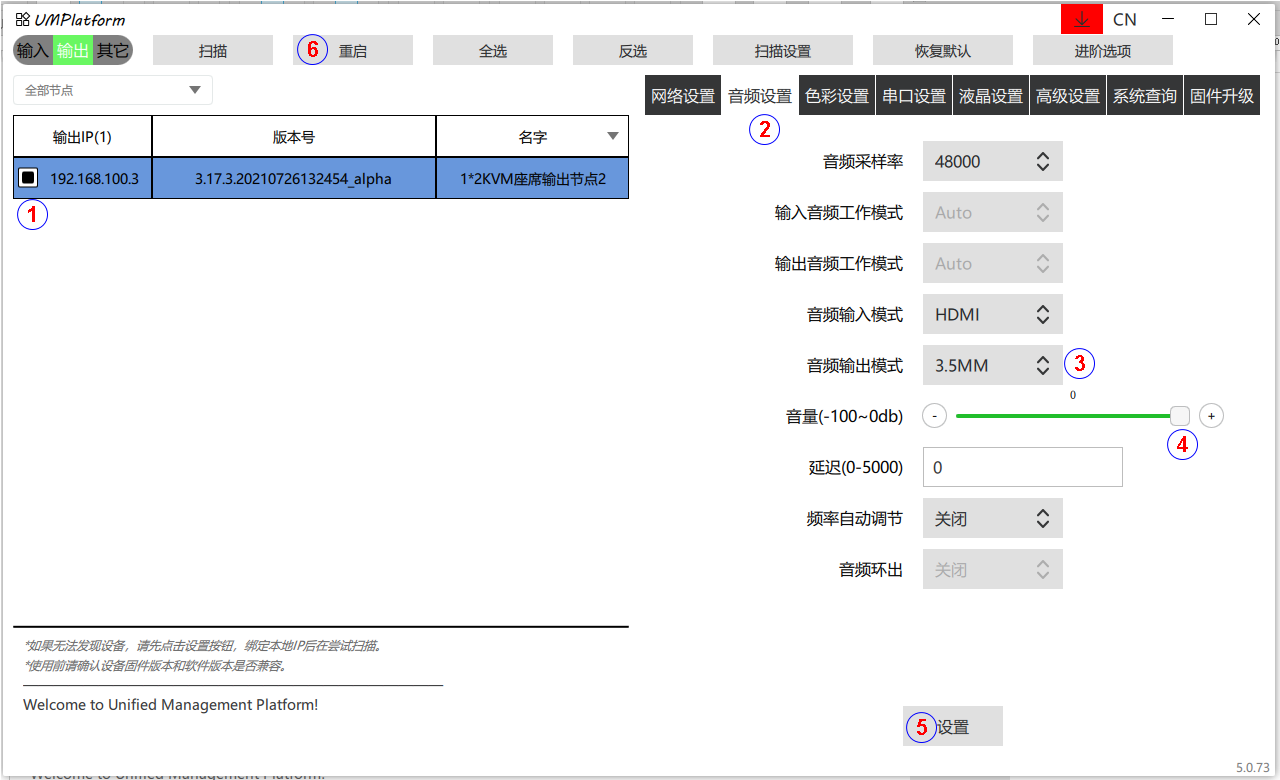

3.5mm 3pin凤凰座外嵌，输出设置如下图所示，把音量调整到最大（0）。其他参数不用修改

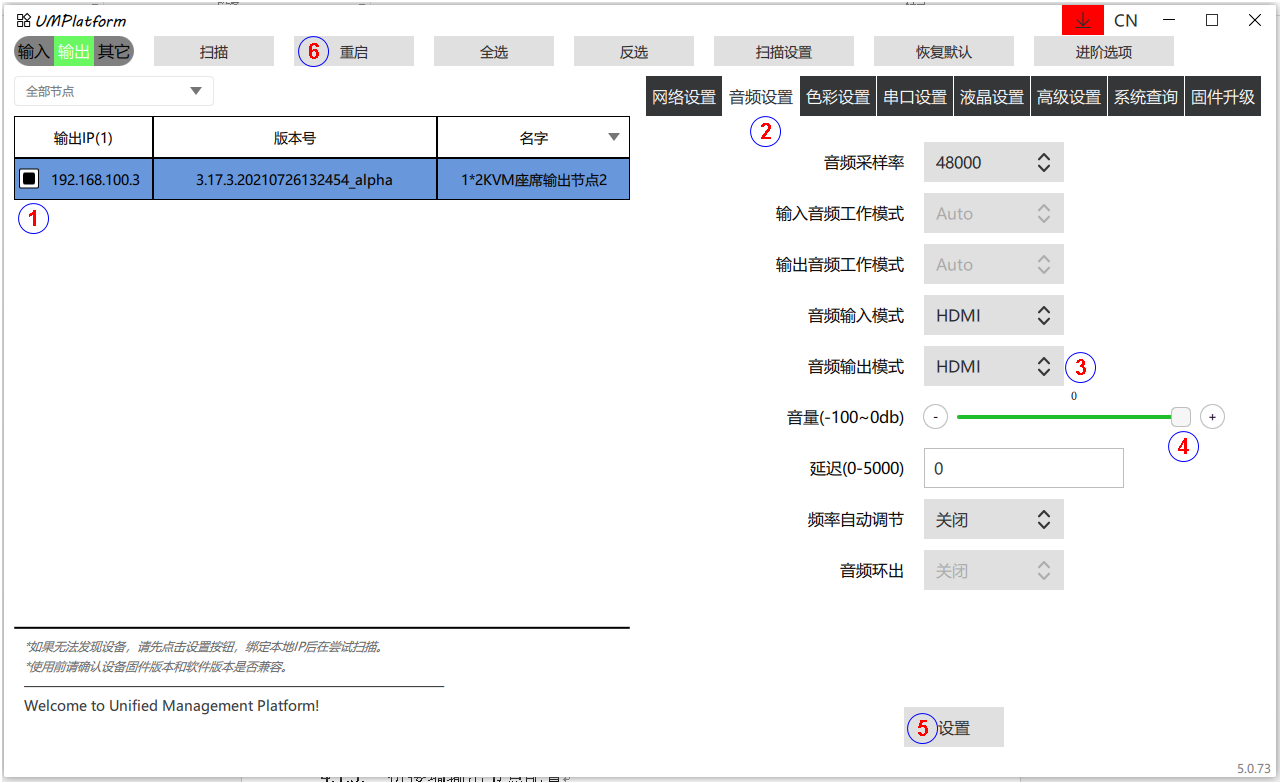

HDMI输出设置如下图所示，把音量调整到最大（0）。其他参数不用修改。

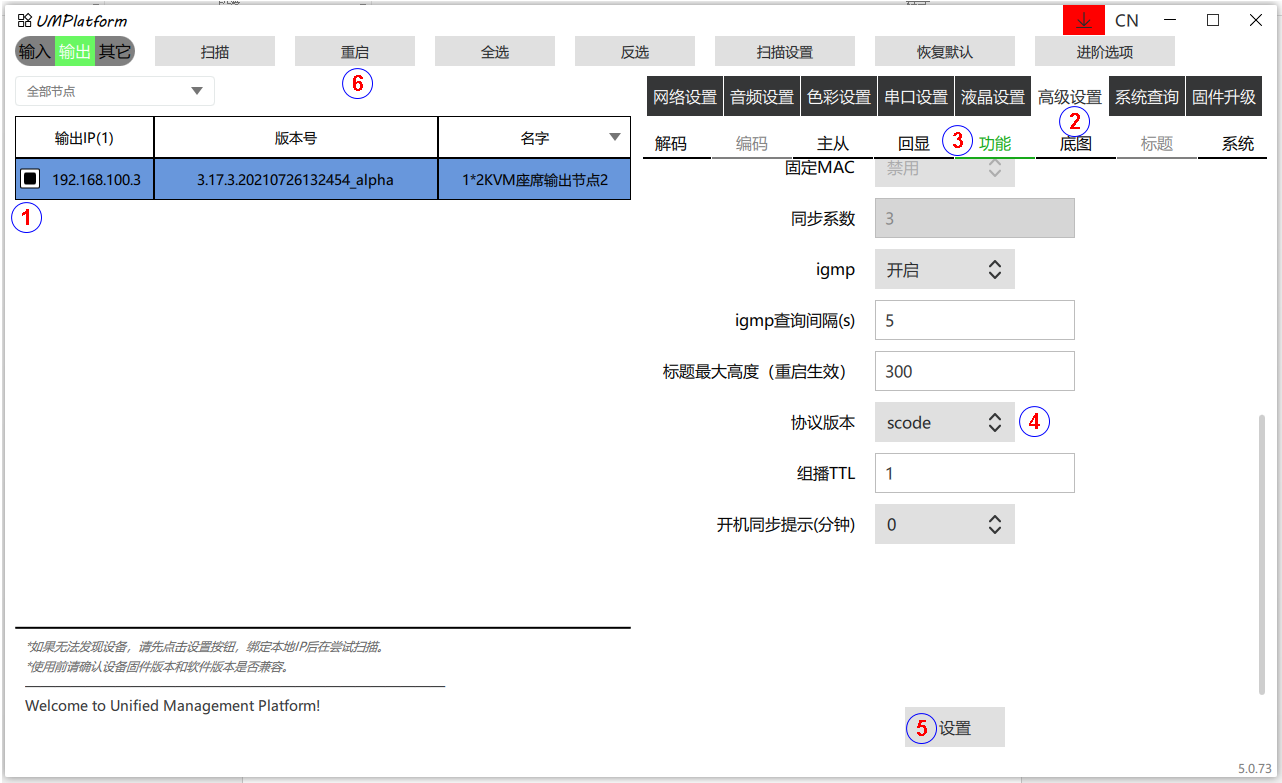

第二步：协议版本设置

检查和设置高级设置-功能（协议版本）为SCODE。

拼接墙输出节点配置
主要根据显示屏进行输出分辨率进行配置，默认输出分辨率为1080P@60Hz。
支持1080P@60、1080P@30、1440x900@60、1280x1024@60、720P@60、1024x768@60和自定义。
其他参数无需修改

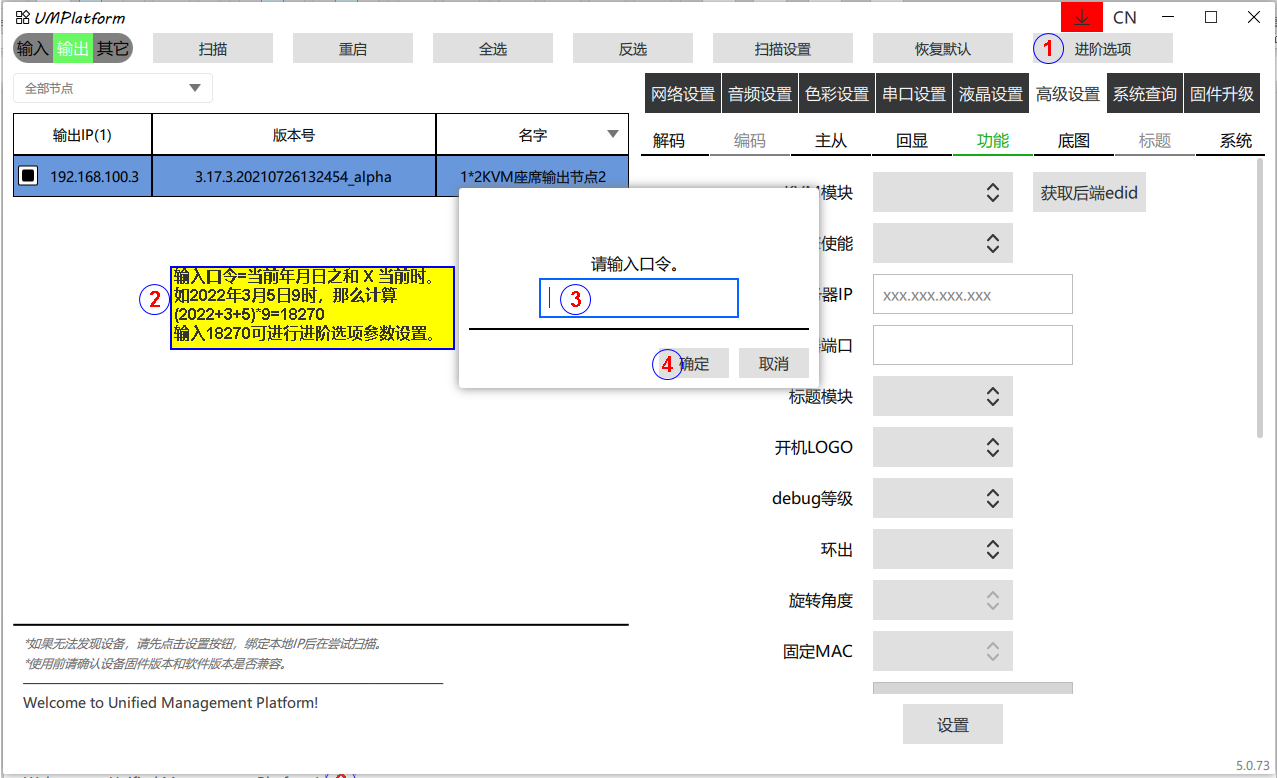

第一步：进入进阶选项模式，进入方法参见4.1.2的第七步
输出分辨率属于进阶选项参数设置范围，需输入动态口令才能进行设置。

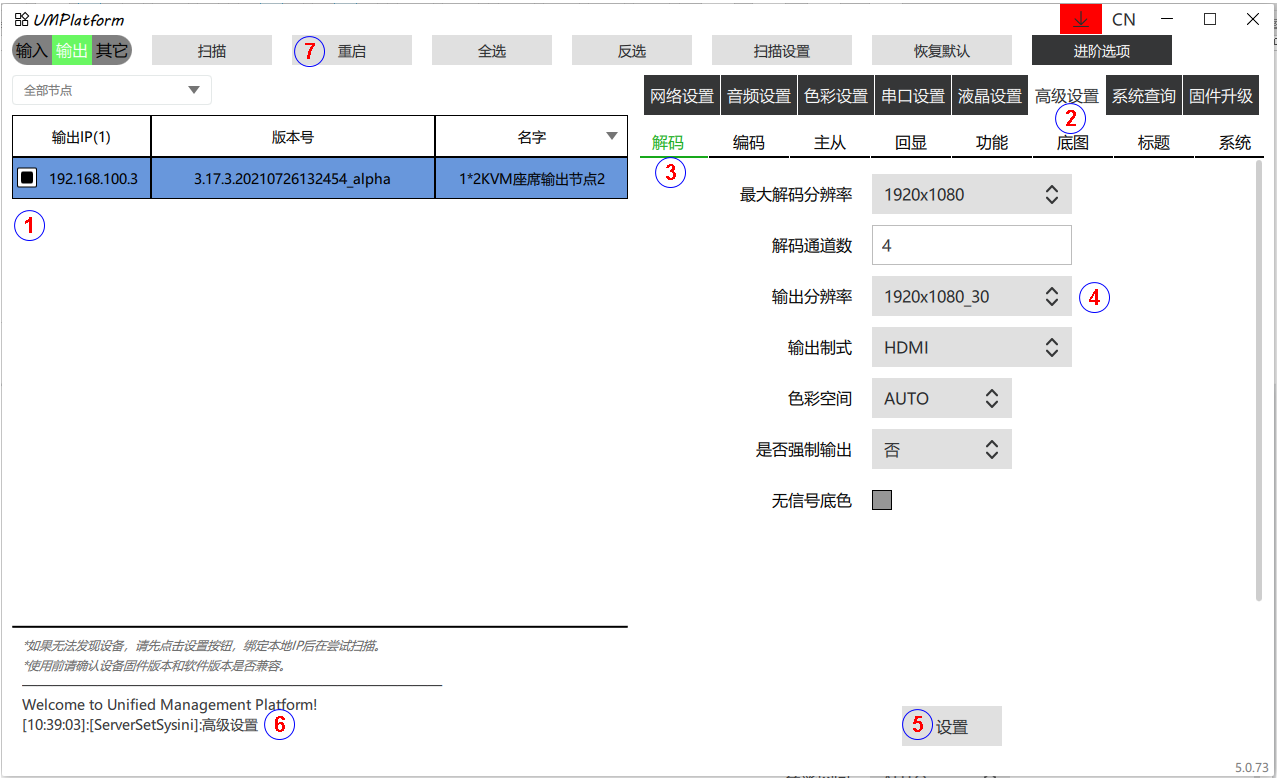

第二步：分辨率输出设置
选择输出分辨率或者自定义分辨率，不能超过1080P@60，解码通道数设置为4。设置步骤如下图所示

●KVM坐席输出节点配置
Ø  主要增加开启KVM功能

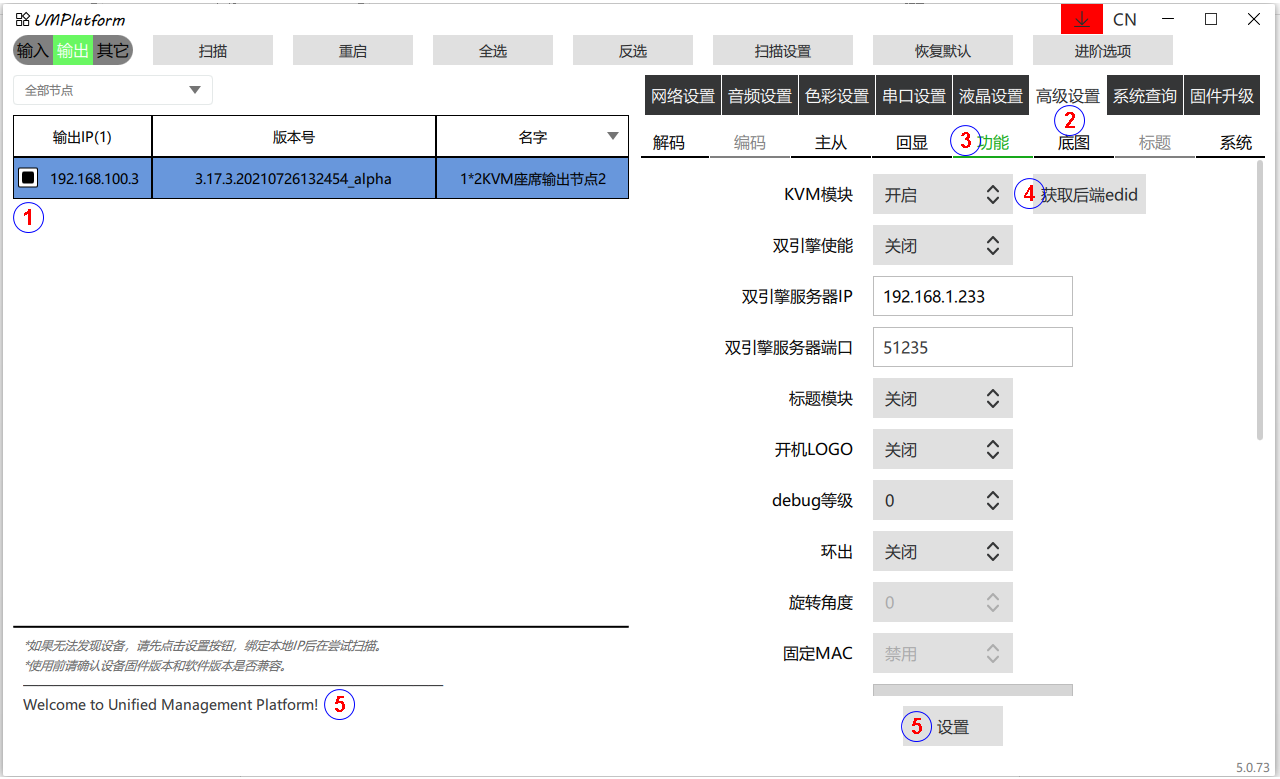

第一步：高级设置-功能-KVM模块开启设置

第二步：开启后需要完全掉电重启，就是此节点的所有接线全部拔掉再逐一接回去。

● 转发输出节点配置
 功能作用：是实现RTSP流实现客户端可预览和产生组播流给到系统上所有输出节点。
 在4.1.4基础上进行即可。
 HDMI接口无需接输入输出。
 参考4.2.5 RTSP视频流接入
●RS232串口透传配置
 功能作用：是同个RS232接口对接第三方设备
 与音视频无关，指定设备IP和端口与网络透传指令
 RS232串口波特率支持2400、4800、9600、15200、38400和115200。
 与网口透传，支持UDP协议，网络通信端口为16232。节点收到16232端口指令数据直接透传给RS232串口发送出去。
 根据实际需要对接第三方设备进行配置
第一步：进入进阶选项，进入方法参见4.1.2。
第二步：确定网络和串口的接口参数

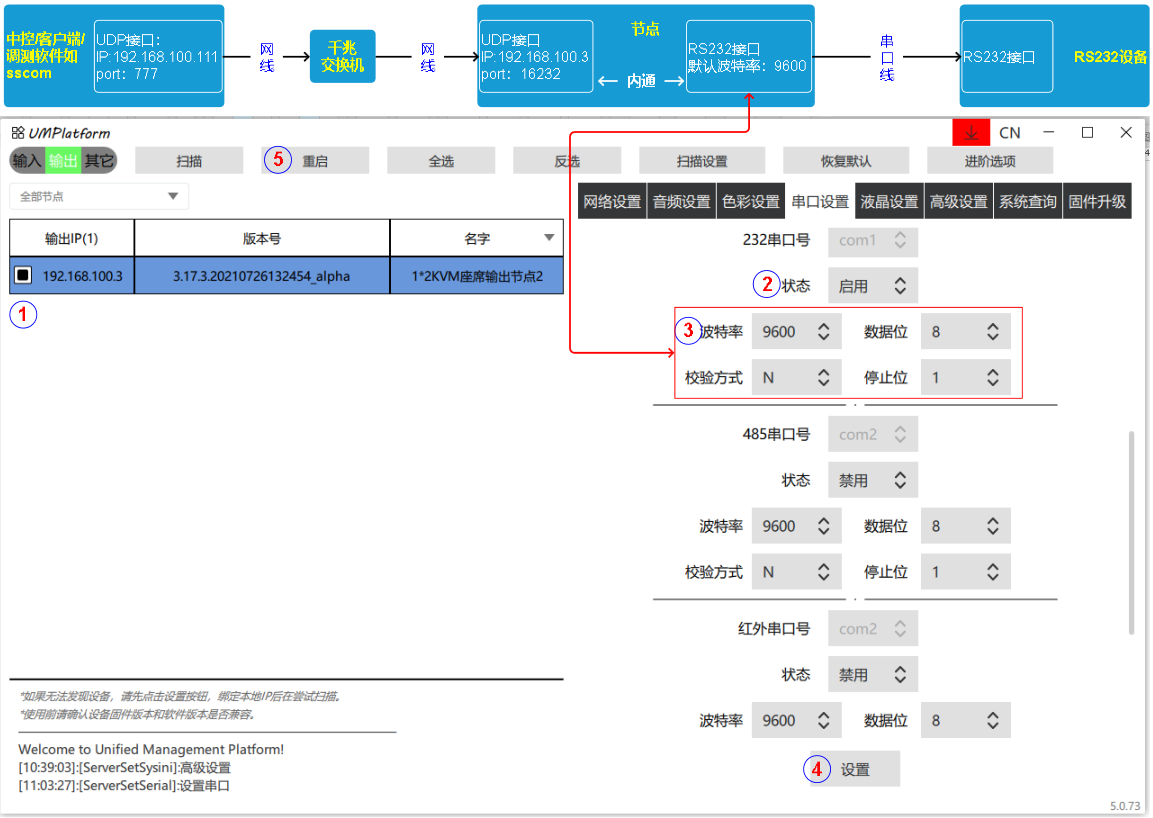

第三步：网口接收指令通过串口发送指令给RS232设备，参数设置如下

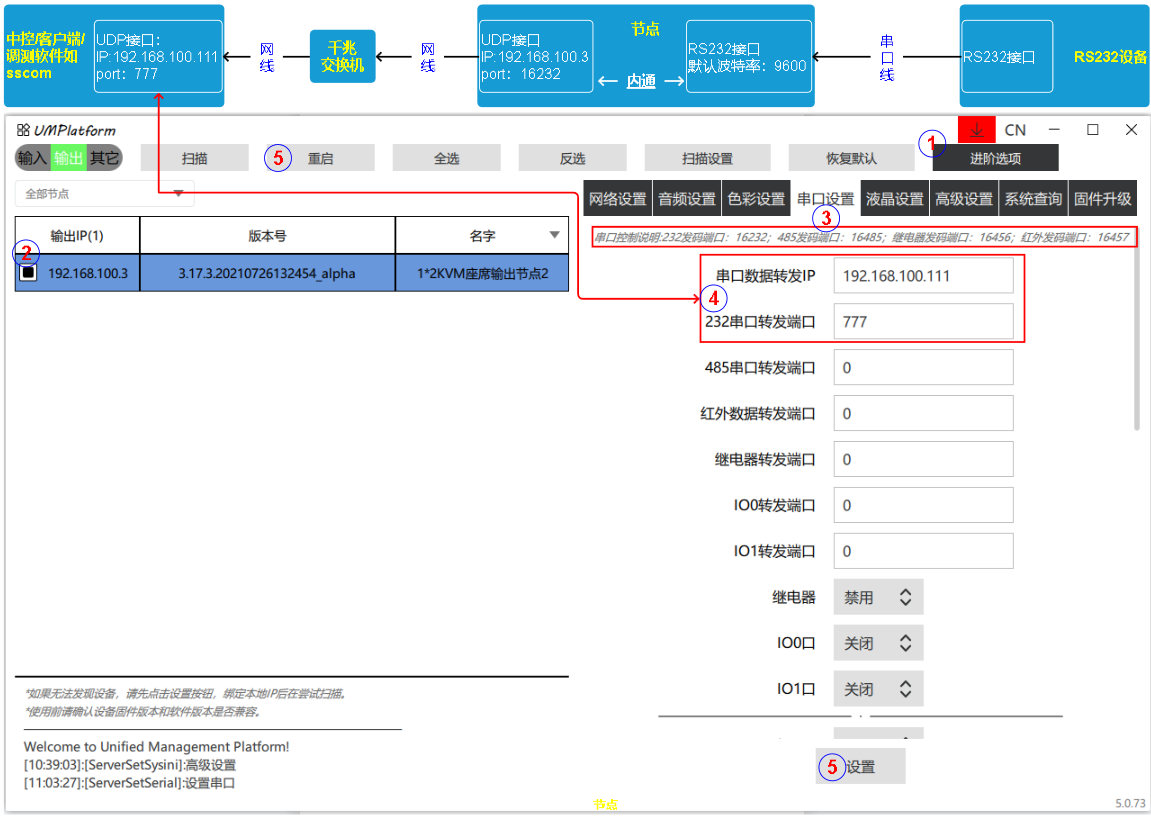

第四步：RS232设备发送串口指令，节点收到串口指令通过网络转发给网络设备，参数设置如下。例：网络设备IP和端口192.168.100.111:777。

● IR/IO接口配置
 节点支持IR 38K红外透传
 支持IO接收和发送功能
 IR和IO功能二选一

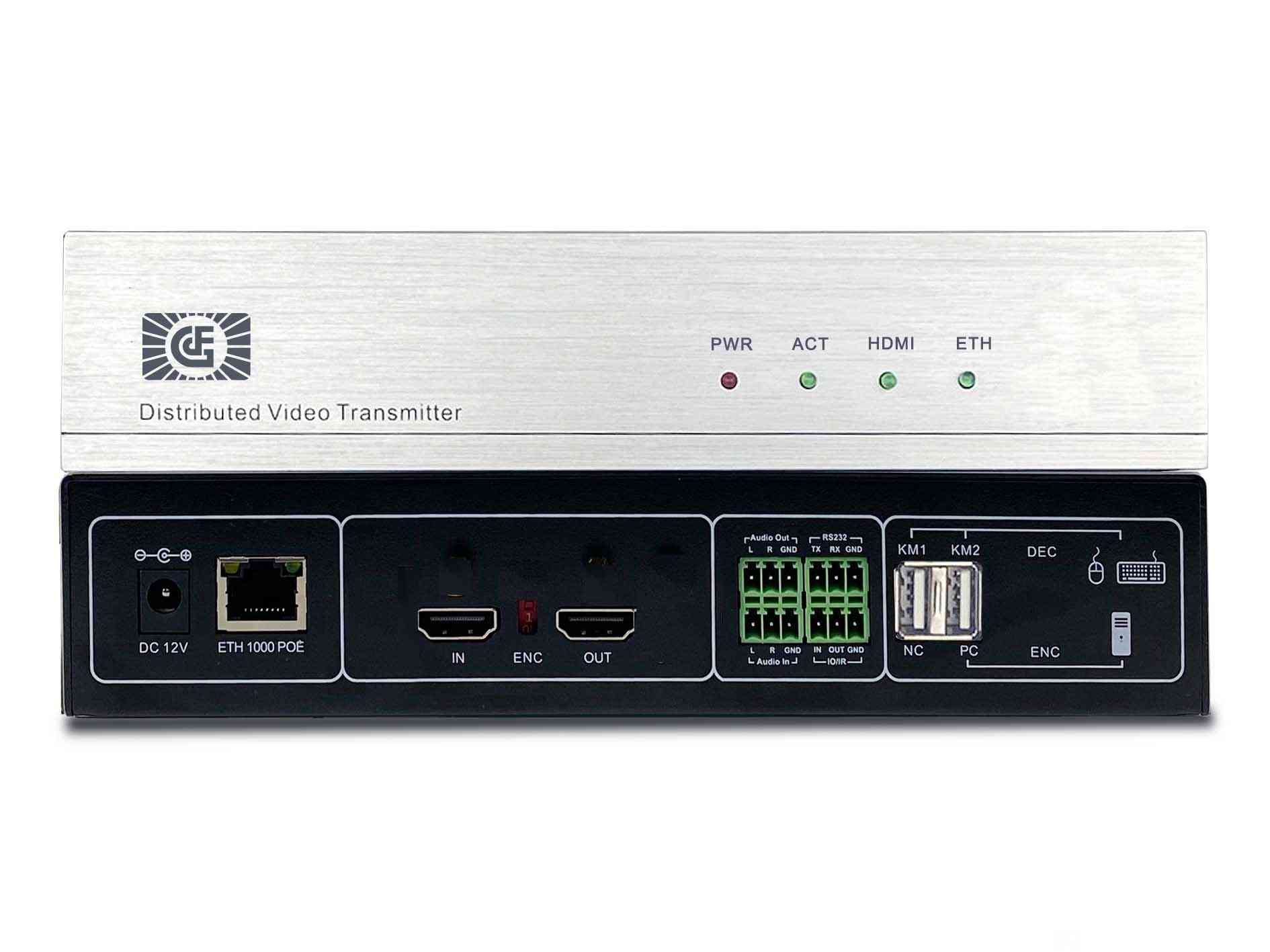

 接口定义如下
标注 1 信号口
标注 2 供电口
标注 G 接地

●IR使用接收

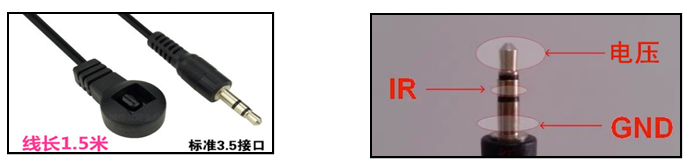

（1）所需配套设备红外学习接收棒

连接接收棒，接线方式IR接IO_0口（3pin左侧接口），电压接IO_1口（3pin中间接口），GND接GND（3pin右侧接口）
