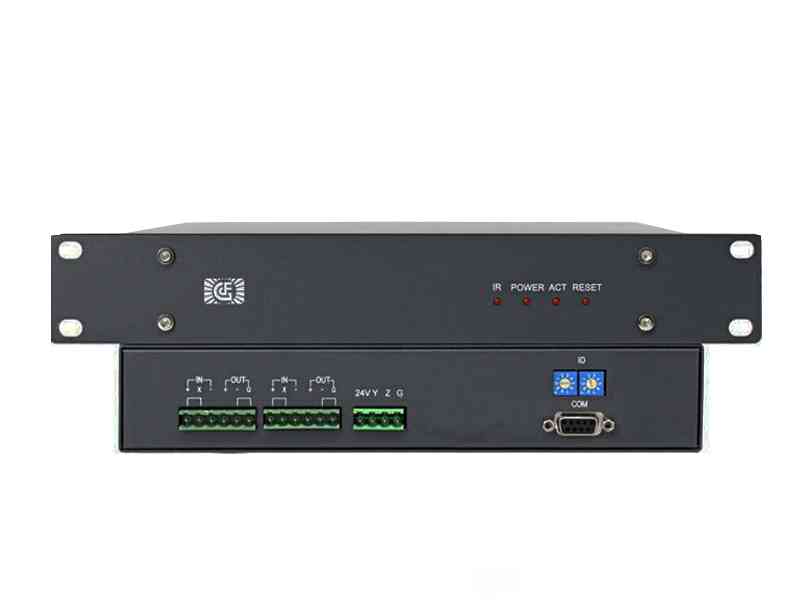

GF-NVM01音量控制器音量调节器RS232控制命令
2020-07-22


基本参数。


1,BPBUS插头供电;

2,单路左右声道平衡不平衡输入输出。
3,可用BPBUS和串口两种接口进行音量控制。
4,使用音响专用火牛做正负电源供电,提供专业的稳定性和信噪比。

5,带继电器静音切换。

串口控制指令说明
串口控制的波特率为9600。数据格式8N1。

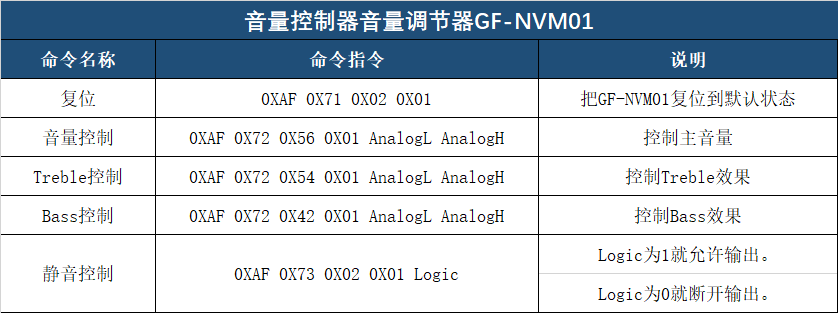

下表中的控制指令都是16进制格式。
COM口的接线顺序:2TX,3RX,5GND。

0XAF 0X73 0X02 0X01 0X01  打开音量
AnalogL AnalogH是16进制数(下附10进制转16进制的方法)就是0-65536中的数,((AnalogH AnalogL))/65536*100表示音量的百分比AnalogH AnalogL的计算方法。
比如10%的音量 65535*0.1= 0x1999
具体指令0XAF 0X72 0X56 0X01 0X99 0X19  10%
比如20%的音量 65535*0.2= 0x3333
具体指令0XAF 0X72 0X56 0X01 0X33 0X33  20%
比如50%的音量 65535*0.5= 0x7FFF
具体指令0XAF 0X72 0X56 0X01 0XFF 0X7F  50%

提示:音量控制器音量调节器最好是接在最终功放的前面,这样可以防止一些不必要的噪音窜到前级。

十进制转十六进制的方法:https://www.gf8848.cn/index.php?id=786
