随着现在越来越多的政府单位、私企事业单位对多功能视频会议室建设需求的增加，工程师结合多年的设计施工经验对此类工程的设计施工提出一些注意事项及安装设计要求。多功能会议室除了要满足传统的会议设计需求外，还应具有优质的音视频交互效果、清晰的影像演示，更要能体现它的完整一体控制简单化及会议高效的目的。它真正实现了信号管理系统与中央控制系统的无缝连接，整合了包括音响扩声系统、自动跟踪摄像系统、多媒体视频系统等多个子系统；在主席台无线触摸屏操控下，通过中央集成控制系统将以上各子系统与整个会议环境有机的结合成为一个整体，系统工作的先进性、可靠性、安全性、开放性、实用性、是系统设计时必须予以充分全面的考虑，系统应用的智能化和兼容性、扩充性也是系统设计时必须予以充分的考虑，实现会议的智能化管理。

2.2 设计原则

系统设计要长远考虑、全面规划，并应遵循以下原则：

先进性原则

采用的系统结构应该是先进的、开放的体系结构，和系统使用当中的科学性。整个系统能体现当今会议技术的发展水平。

实用性原则

能够最大限度的满足实际工作的要求，把满足用户的业务管理作为第一要素进行考虑，采用集中管理控制的模式，在满足功能需求的基础上操作方便、维护简单、管理简便。

可扩充性、可维护性原则

要为系统以后的升级预留空间，系统维护是整个系统生命周期中所占比例最大的，要充分考虑结构设计的合理、规范对系统的维护可以在很短时间内完成。

经济性原则。

备份冗余

为了确保系统的正常工作以及稳定性，电子产品的不稳定与不确定因素势必成为系统内的安全稳定隐患，设计时充分考虑系统的备份与冗余确保系统可正常工作。

第三章 项目建设需求

3.1 系统设计技术标准及规范

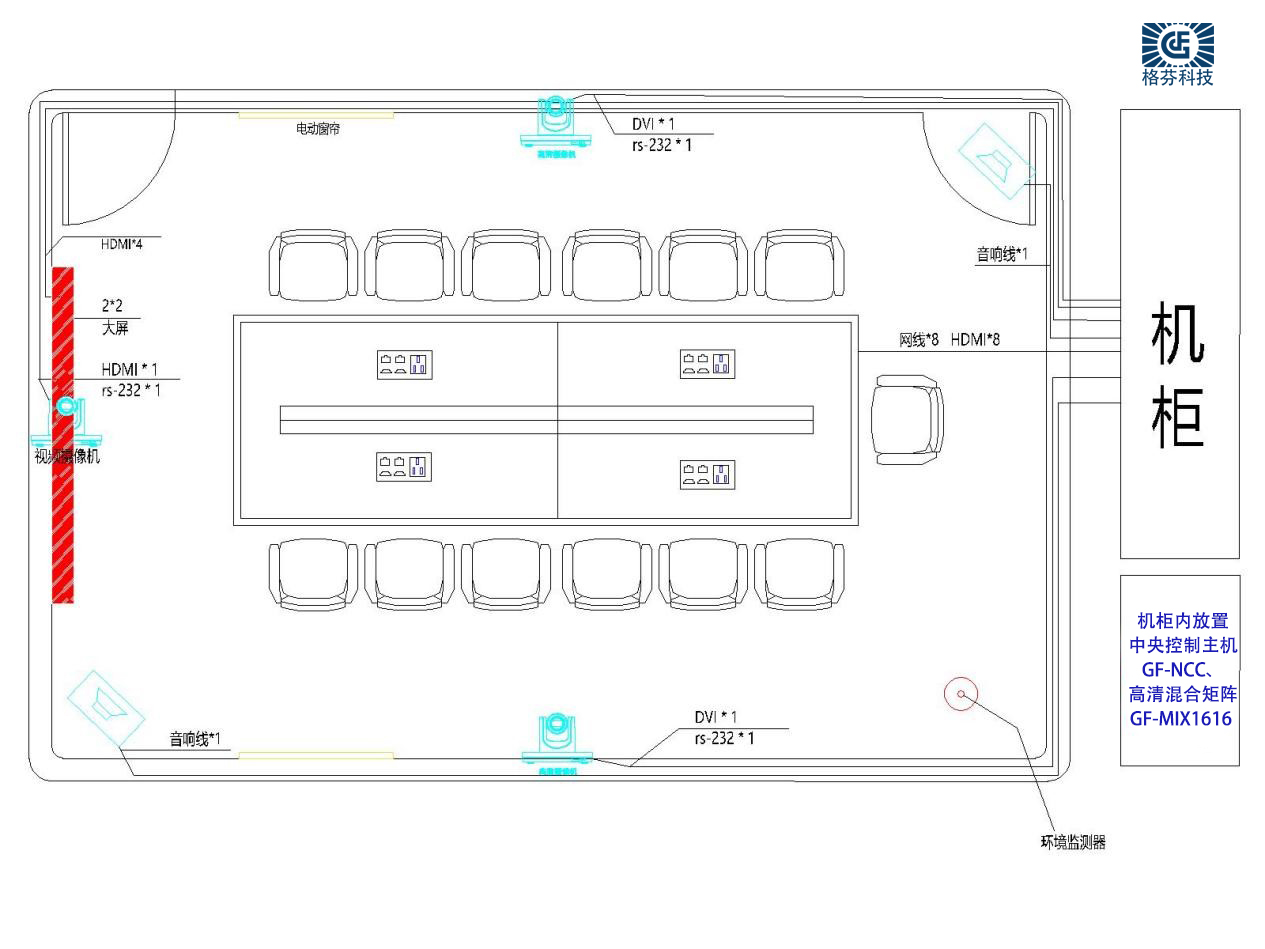

项目现状分析

项目目前会议室需要进行弱电项目的建设实施，针对所有的会议室进行声光电环境设计规划，根据现场考察与用户的沟通，智能会议室建设的需求如下：

会议室多信号源需要集中管理，需要对其进行一键切换控制管理

会议室有视频播放的声音需要其进行控制音量大小的调节。

会议室有各样格式的灯光设备，需对其进行集中控制；

会议室有电动窗帘、空调、电动投影幕布或拼接大屏等设备，需对其进行集中控制；

会议室需要对设备的用电情况进行统计；

会议室具备环境监测模块，需对会议室的环境进行实时监测，监测数据实时反馈到页面显示；

第四章 项目解决方案

4.1 方案概况

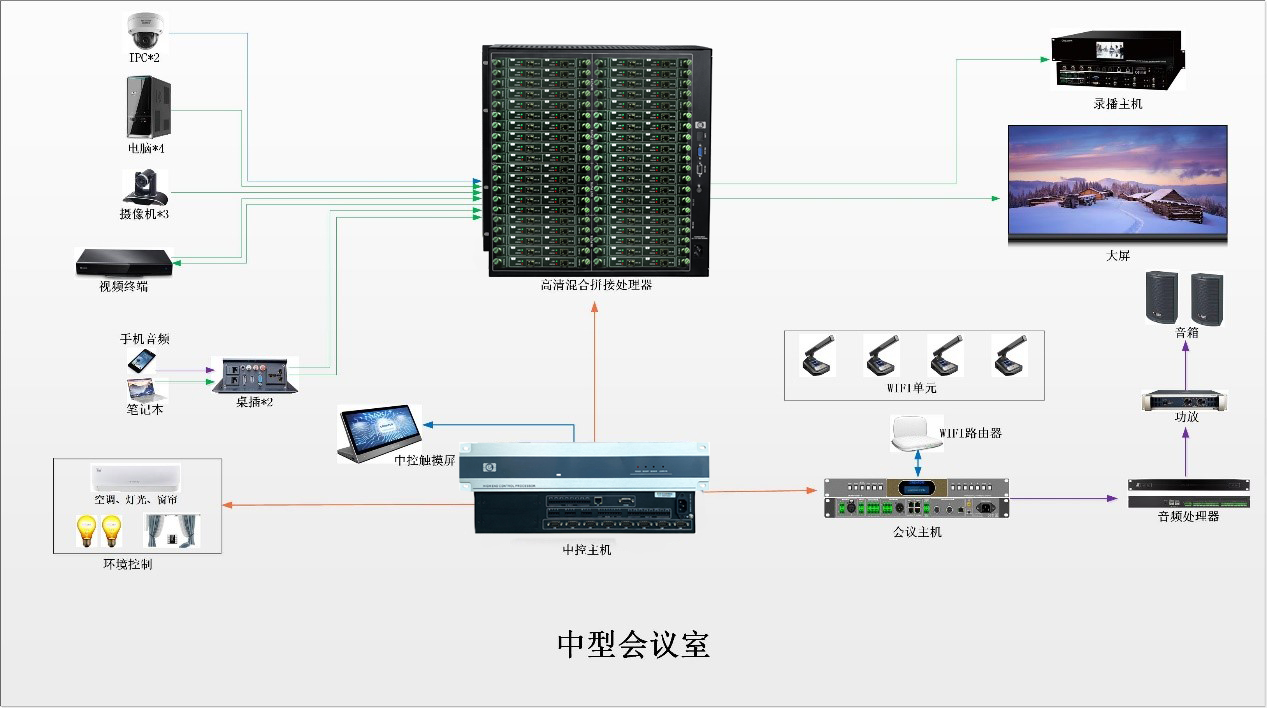

通过查看会场平面图与客户沟通，分析用户需求，结合现场实际情况，给出本次系统建设方案，建议使用GEFFEN格芬科技中央控制主机GF-NCC或MAXCC和信号混合拼接矩阵ESP建设会场。本次方案将分成二大模块：环境集中控制、信号传输切换模块，其中信号传输切换模块采用集中式信号传输方案。通过布置视频信号线到信号源和显示设备旁，集中汇聚到矩阵进行处理，实现所有信号的集中接入和显示，具有低延时和拼接同步性高的特点。

4.2 中央控制系统

控制部分采用智能中央控制主机作为整个控制系统的核心，具有完全可编程的功能，开放式的编程架构，可根据需求进行复杂的逻辑运算（加减乘除运算、触屏密码授权登录、定时开关机、内部存储记忆数组和调用存储数组代码进行控制周边设备；支持显示系统控制，图像IP化系统控制、高清矩阵切换设备控制、摄像机控制、音频处理器控制、电源控制、房间环境(灯光、窗帘等)控制等功能,兼容各设备厂家控制协议；

4.2.1系统功能

4.2.1.1支持触摸屏

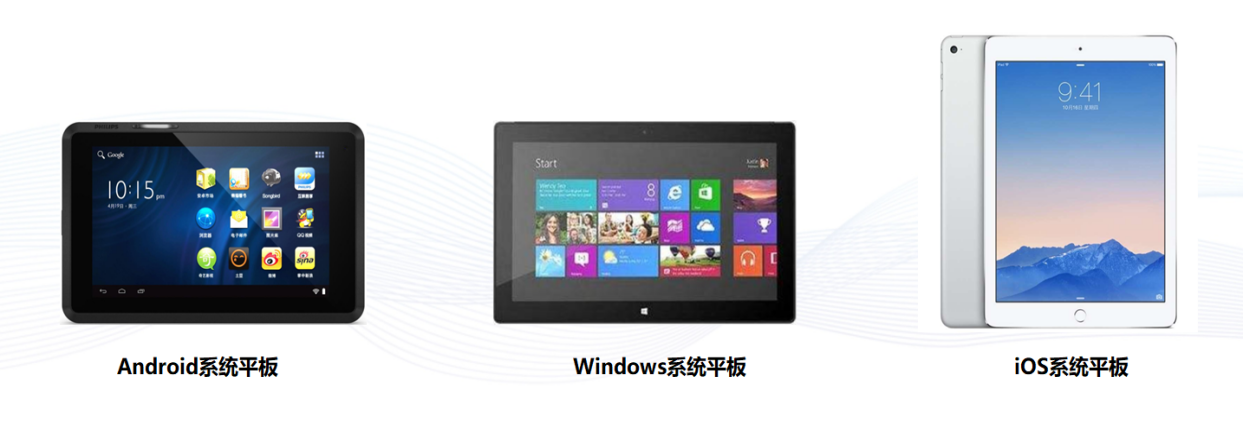

中控主机支持无线触摸屏控制，兼容IOS、Android、windows，以及麒麟、龙芯、磐石、飞腾、申威、MPRC、鸿蒙等国产系统的移动设备，支持windows系统编程软件模拟界面控制。

4.2.1.2控制功能

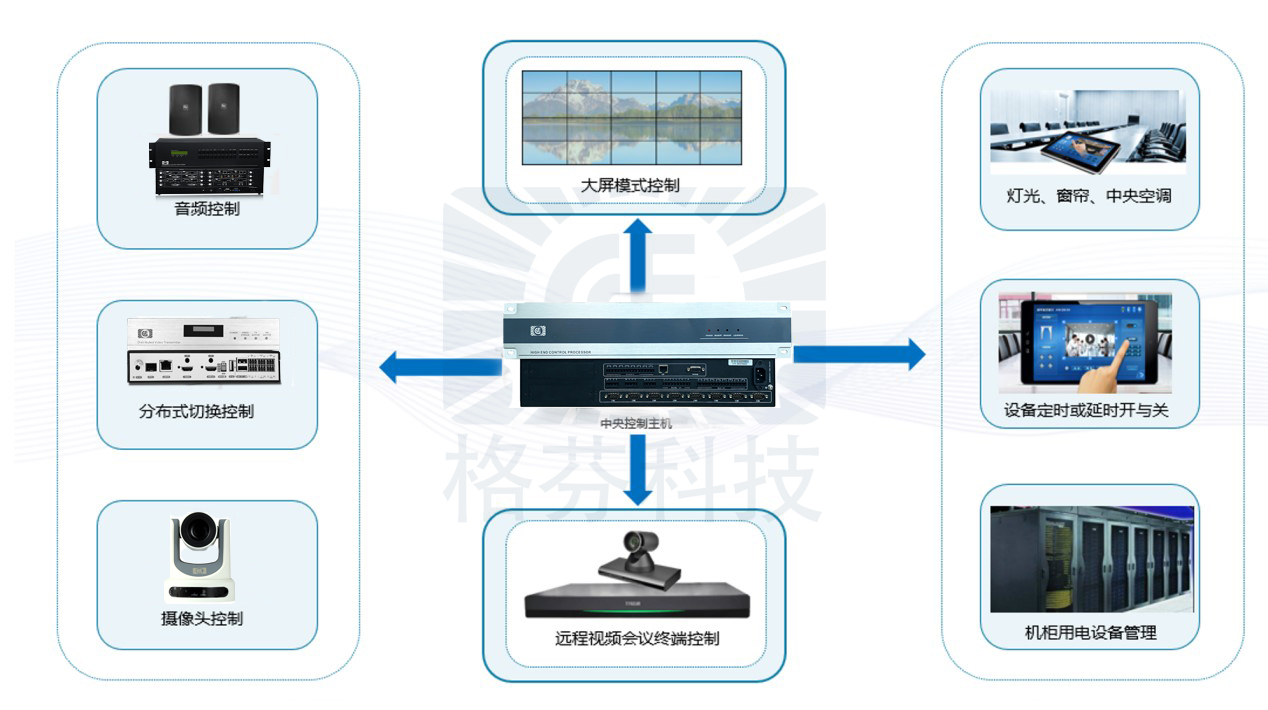

中控系统属于核心管理层，关系到对周边各个系统之间的协调操作和用户的体验效果，可以实现对周边各类型设备的控制操作，支持 RS-232/485，IR红外，TCP/UDP，I/O等多种协议.

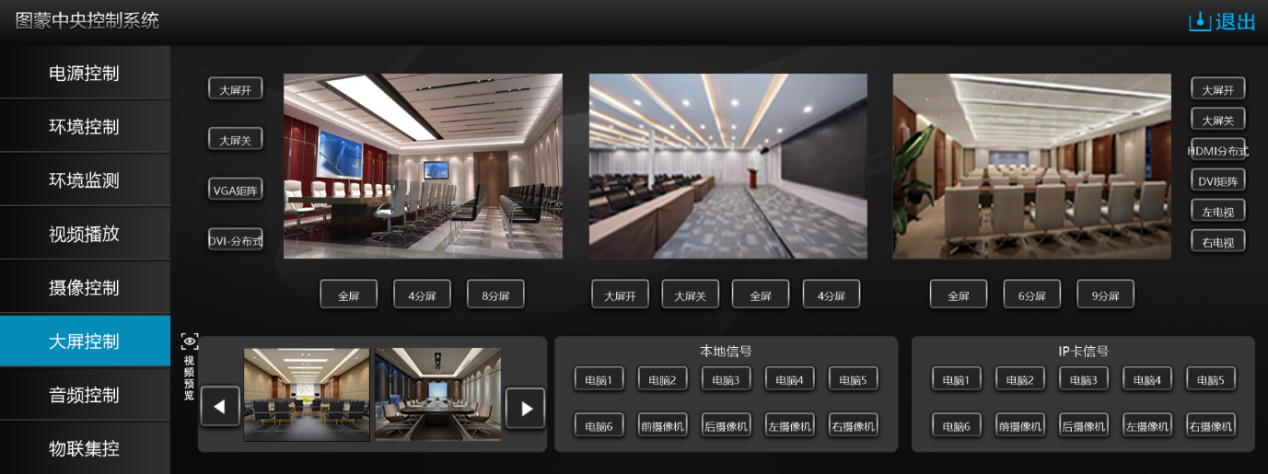

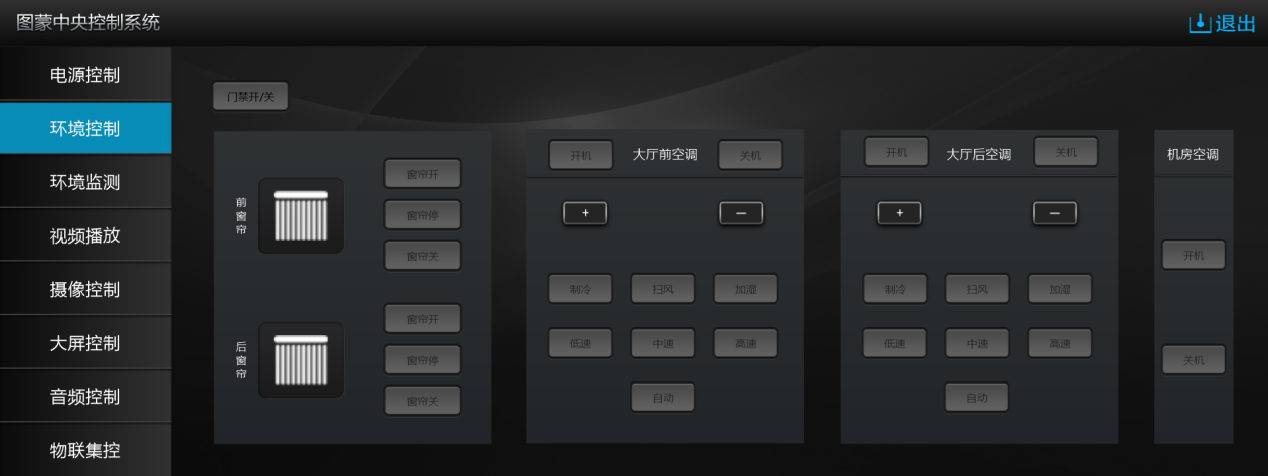

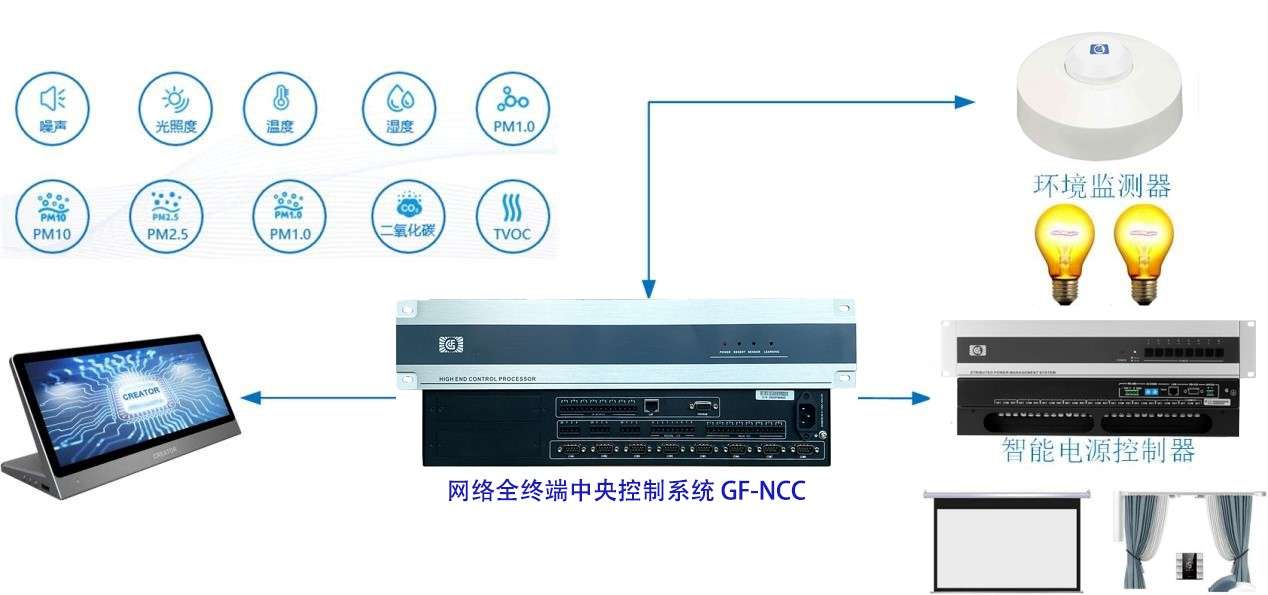

控制系统首页

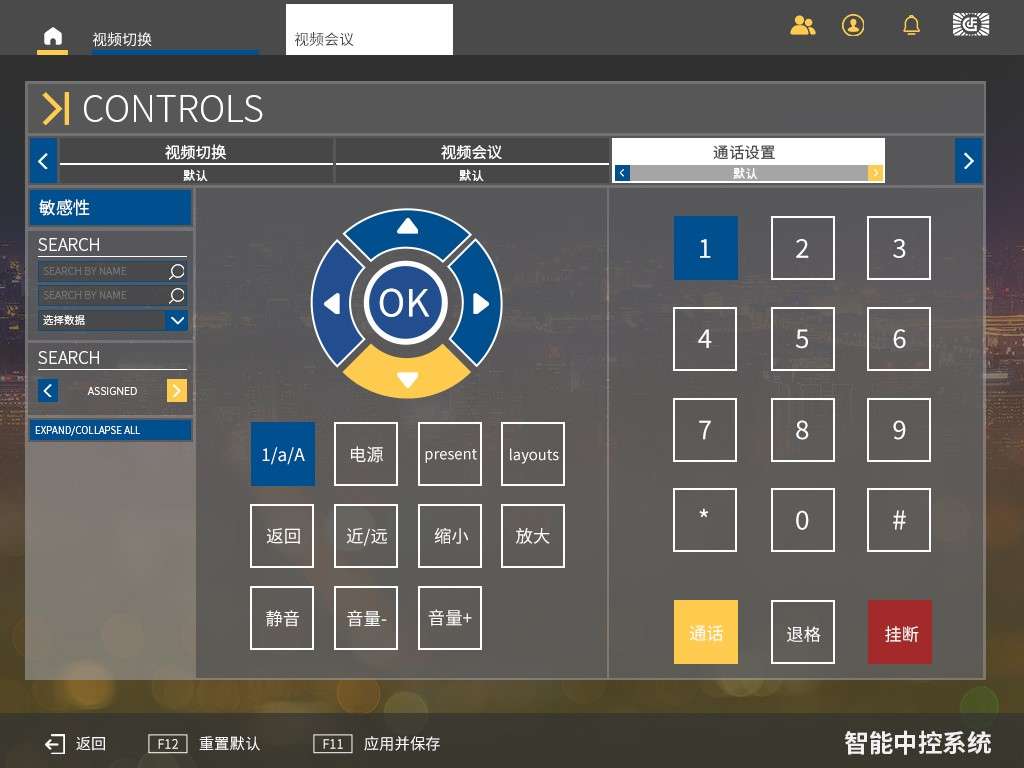

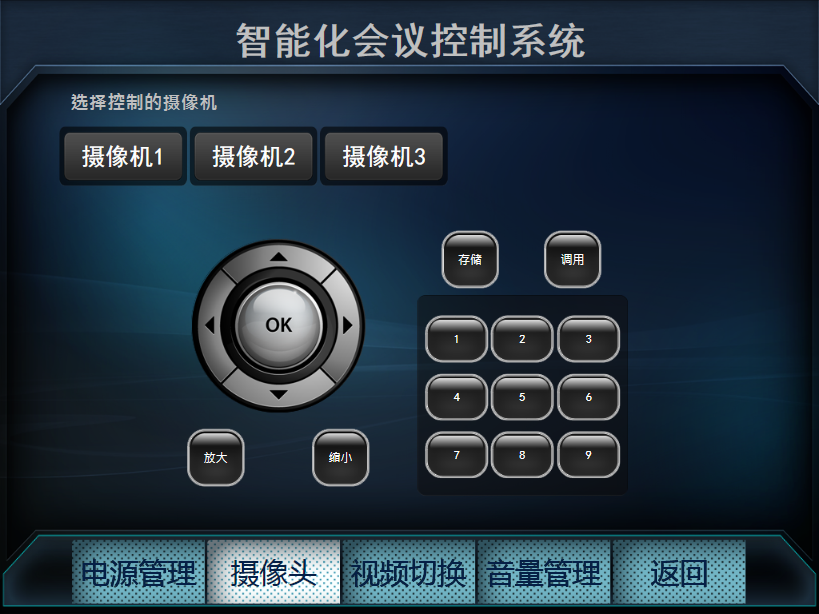

摄像机控制：中控主机通过RS232的方式可以控制投影机开关、信号切换，中控系统可以对摄像球机实现会议摄像跟踪的功能

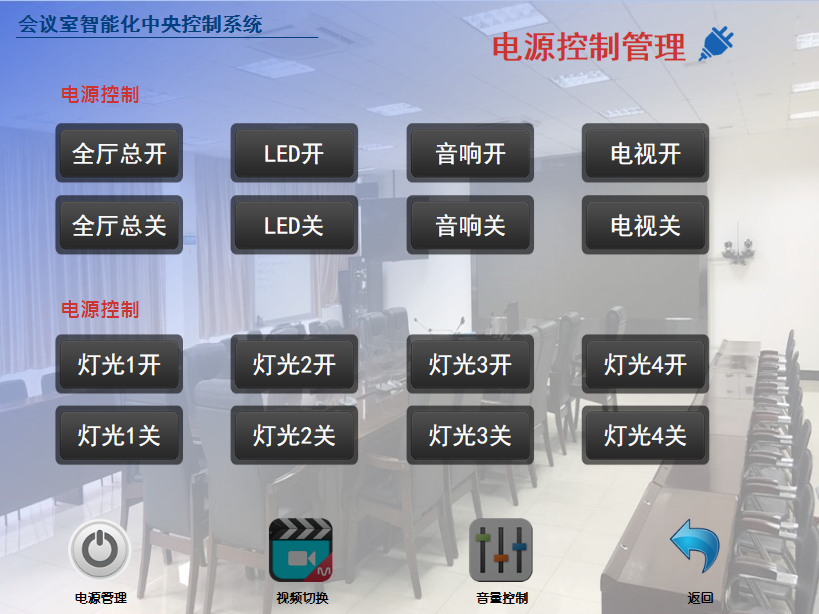

电源控制：支持管控会议室的设备电源开关，灯光开关、灯光亮度调节等，可对设备用电情况实时监测，包括电流、电压、功率。

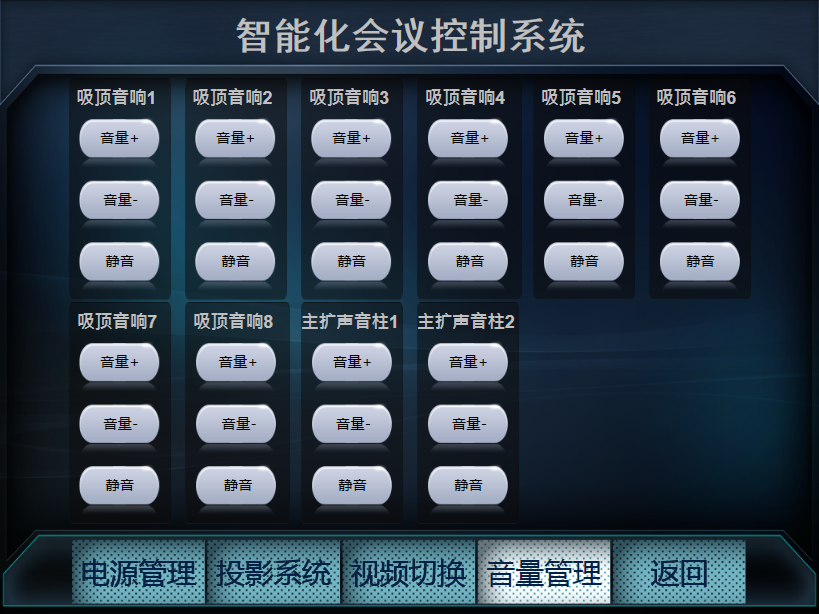

音频处理器控制：控制所有音频输入、输出通道的音频大小，全程实时反馈音量大小。

环境控制：对会议室内所有灯光、窗帘、电源进行集中控制管理，可以控制会议的空调温度大小，并且自动查询查询设备在线状态.

控制矩阵信号切换：控制所有信号源输入和分布式节点输入输出信号的切换上屏。

环境监测：支持会议室环境状态实时监测，可监测温湿度、CO²、光照、甲醛、PM2.5、等数据，根据环境状态可定制联动管控。

其他多媒体设备播放控制：控制控制视频源选择，视频的播放控制快进、快退、暂停、停止、音量+、音量-、窗口全屏播放等等酷炫动作一键控制。

此外，网络型中控系统主机内置红外学习器，学习DVD，电视、空调等设备遥控器的红外数据。通过红外控制接口可以对DVD，机顶盒，电视，空调等设备进行控制。

4.2.1.3支持大型组网控制：

触控端可以对多个房间进行实时集中的控制，集控网络采用单位内部局域网，在需要管理的房间部署一台网络可编程媒体终端平台，在任意一个房间的触控端都可以通过局域网或者企业专线，对其他房间的设备集中管控，一键式开启和关闭系统。

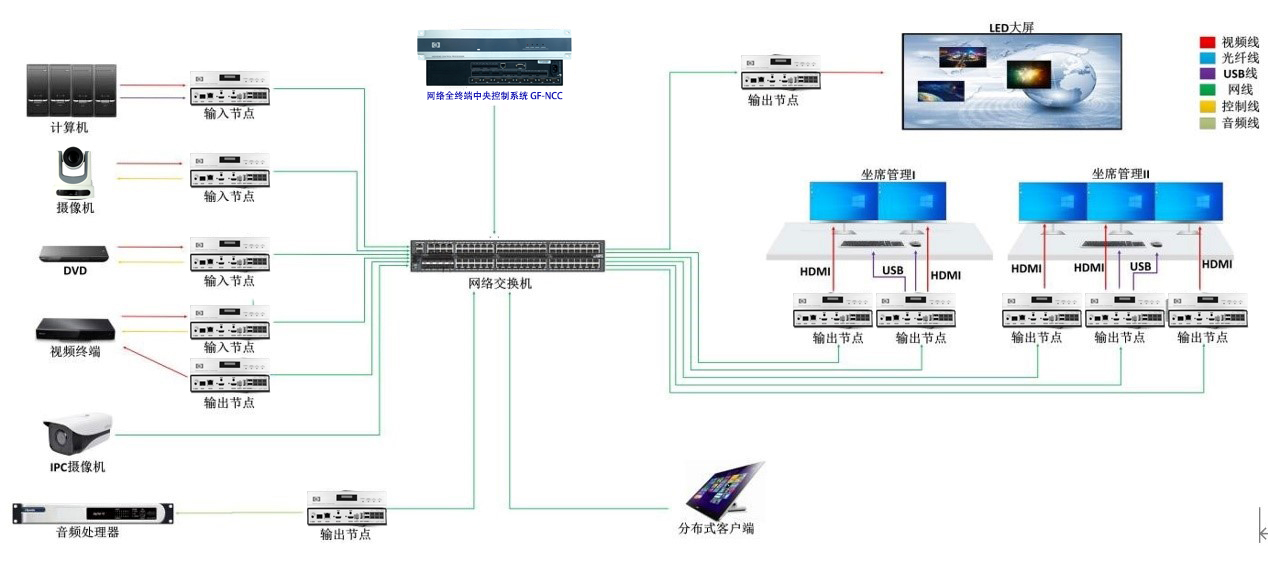

大型组网控制拓扑图：

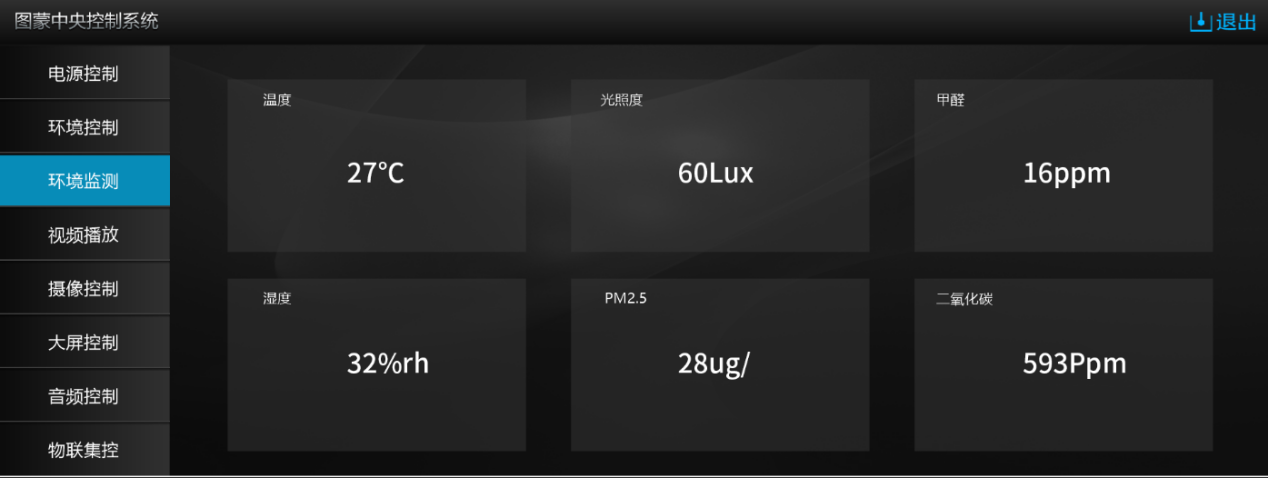

4.2.1.4支持对周边环境监测：

以对每一个会议室的温湿度等感应数据可以实时反馈到触屏端，以便于用户了解当前室内环境情况。

4.2.1.5支持Zigbee控制系统：



可以利用Zigbee控制模块可在中小型会议室减少了布线的同时对会议室内的设备的供电、红外、串口等相关设备进行无线控制。

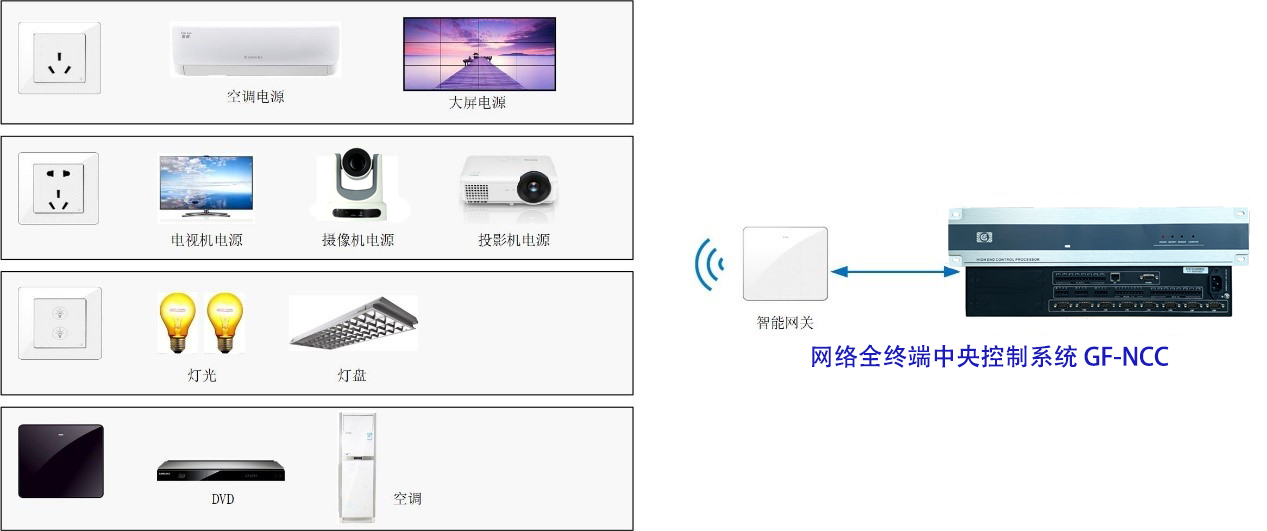

4.1.1.1.1系统结构

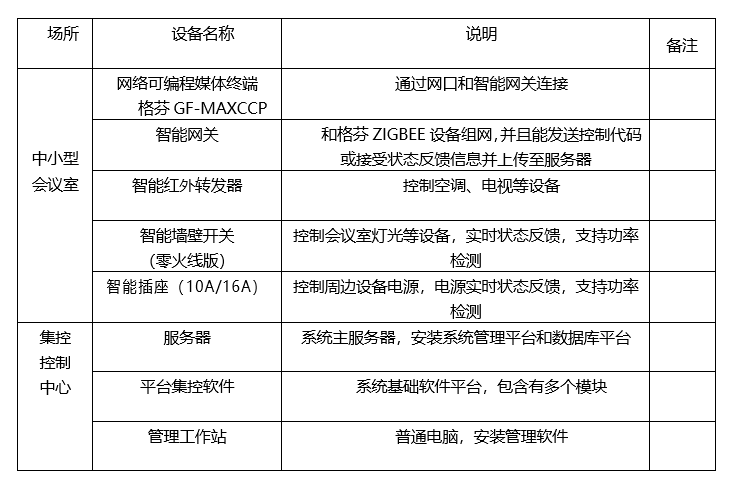

4.1.1.1.2核心设备

Ø 智能网关

可和格芬ZIGBEE设备组成ZIGBEE局域网，组网后可控制局域网内的设备以及设备相关信息的数据采集，并将设备的相关信息实时上传至后台服务器端。

智能插座（10A/16A）

内置继电器,支持最大通断电流10A。支持电压，电流，负载功率，用电量等电能数据采集上传，并支持远程控制。

系统功能

1. 电能采集：自动采集电能数据并实时上传至服务器，对设备用电进行统计；

2. 电能报警：对用电异常的设备实时发送数据到服务器端并提示；

3. 远程控制：支持通过软件或触屏的方式远程控制设备，也可结合会议安排定时开启关闭设备

4. 红外控制：支持4路无线，2路有线红外控制，支持红外学习，可学习≥64个红外码

4.2.1.6支持控制分布式系统

支持中控对接分布式系统，实现对分布式系统的音视频信号切换，预案调用等功能。

4.2.1.7支持控制矩阵系统

支持中控对接矩阵信号管理系统，实现对矩阵系统的音视频信号切换，预案调用大屏拼接模式等功能。

4.2.1.8 支持控制无纸化会议系统

根据用户的使用需求可对无纸化升降屏和升降麦进行全升、全降、分组控制升降，以及可控制无纸化系统的开关机。

4.2.2系统优势

4.2.2.1国产自主可控

“国产化自主可控”是今年我国一直推广的重要战略目标，也是我国信息化建设的关键环节，GEFFEN格芬科技一直致力于从国产平台、自主研发软件、国产化零件、嵌入式Linux操作系统，实现自主可控研发生产，符合国家长期发展战略要求，保证用户系统建设与国家发展的同步性。

4.2.2.2自带多路控制接口

主机≥8路串口、≥8路红外、≥1路网络、≥8 路IO、≥8路继电器在发送代码过程中指示灯闪烁，方便编程和排除故障过程中判断中控主机是否有发送代码，3个可扩展卡槽。

4.2.2.3拖拽交互

采用交互理念，从大屏和信号的调度到音频调节、环境控制、环境数据等均能实现实时显示，设备受控状态同步反馈，达到所见即所得的应用体验。

4.2.2.4网络扩展灵活

中控主机支持网络扩展输出，为有线触屏、嵌墙触摸屏和嵌桌面板、电能继电器提供供电和网络通信，无需适配器，简化布线，灵活扩展。

4.3.2.5自带多路状态指示灯

前面板具有设备状态指示灯：具备至少 8 路 RS232/485/422 通讯指示灯，8 路红外数据通讯指示灯, 可以根据指示灯来判断主机的发码是否成功功能。

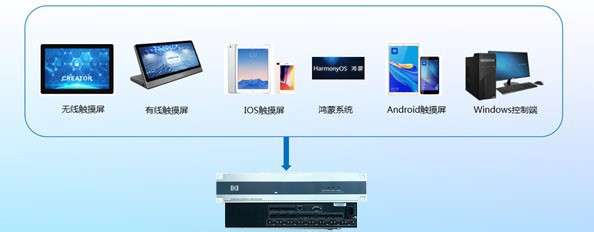

4.2.2.6多样化触控端

控制多样化，支持有线触摸屏、无线触摸屏，可支持GEFFEN触屏和国产操作系统、其他触屏系统支持：HarmonyOS、ios、android、windows平板终端控制。各控制端之间控制状态反馈实时同步；提高设备使用的灵活性和应对会议突发状况的应变性。

4.2.2.7多样化触控端

GEFFEN格芬科技编程支持纯C语言架构，支持复杂的逻辑运算和循环计数、CRC校验、定时时钟功能、文本反馈、矩阵路由状态反馈、字符串长度计算和代码截取固定位数、和网络抓取代码、网络更新源代码等功能，具有红外标准库、各品牌第三方设备控制协议代码库。

其他品牌中控主机：支持逻辑模块化编程，针对大型矩阵例如320*320输入输出，需要拖拽模块至少100000个，不易于扩展和不灵活，编程电脑容易死机，不支持网络控制第三方设备和定时开启系统和关闭系统，没有时钟功能，不支持文本反馈、字符截取、路由状态反馈、中央空调的CRC校验等酷炫功能。

4.2.2.8状态反馈控制

中控在系统中扮演着诸多角色：人机交互、管理者、智能助手、监督者。它将功能集合于一体化、智能化，可视化状态反馈机制管控众多设备功能，实现“智慧物联、智能家居” 般的操控体验，感受智能与科技的魅力。

4.2.2.19中控双机热备

支持中控双机热备份，实现会议室比较重要的串口的备份功能，不会由于某个中控主机发生异常导致会议室设备都无法使用的情况出现。

4.3 信号管理系统

4.3.1系统功能

在会议室建设一套信号管理系统，主要作用为音视频信号传输。高清混合拼接矩阵系统应具备有音视频信号矩阵切换功能，远距离互联互通传输功能，视频拼接处理功能功能。

对音频、视频、监控、电脑等资源进行全面整合，满足不同信号的接入与分发，实现互联互通。在不同场景使用过程中可以随时调用任意音视频信号资源，解决不同设备之间的信号传输难题，便捷使用，要想在各类活动中完美切换，就需要信号管理系统实现音视频互联互通、智能控制和场景一键调度，为客户带来更加便捷的应用体验。

4.3.1.1信号处理功能

1）信号接入管理

系统支持DP、HDMI、DVI、VGA、CVBS、YUV、SDI、IP、HDbeast、光纤等信号输入。信号支持软件预览功能，同时预览16路信号，支持信号在线监测，支持信号源分组功能。

2）信号无缝切换

系统支持无缝实时切换功能（图像切换间隔无黑场出现），信号切换过程无闪烁、无黑屏、无抖动、无裂缝等特点而满足对信号实时的要求。

3）4K超高分显示

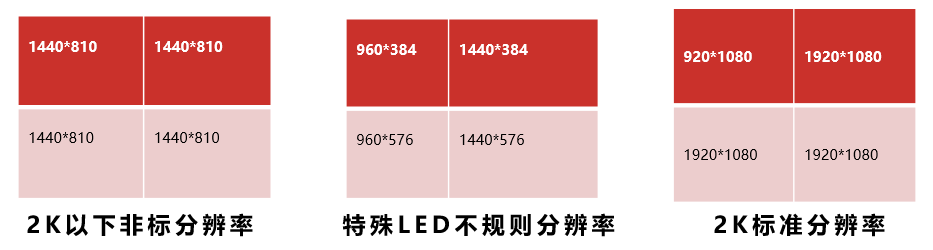

集中式矩阵输入和输出板卡分辨率最高支持4K输出显示3840×2160@60Hz,确保图像清晰、流畅，分辨率和帧率向下兼容，满足用户对超高清视频信号的需求。对于高清和标清信号的接入可以进行倍线处理提升图像的清晰度给用更好的视觉体验。

4）远程信号传输

系统支持远距离的信号源输入，搭配信号传输设备，通过HDbeast、光纤两种方式进行交互，HDbeast传输距离可达100米，光纤传输距离可达到20公里。

5）IPC解码接入

系统支持IPC信号的编解码处理，单卡可同时对4路1080p信号解码，支持加载大规模的IPC信号列表，支持IPC信号的切换和拖拽上屏显示。

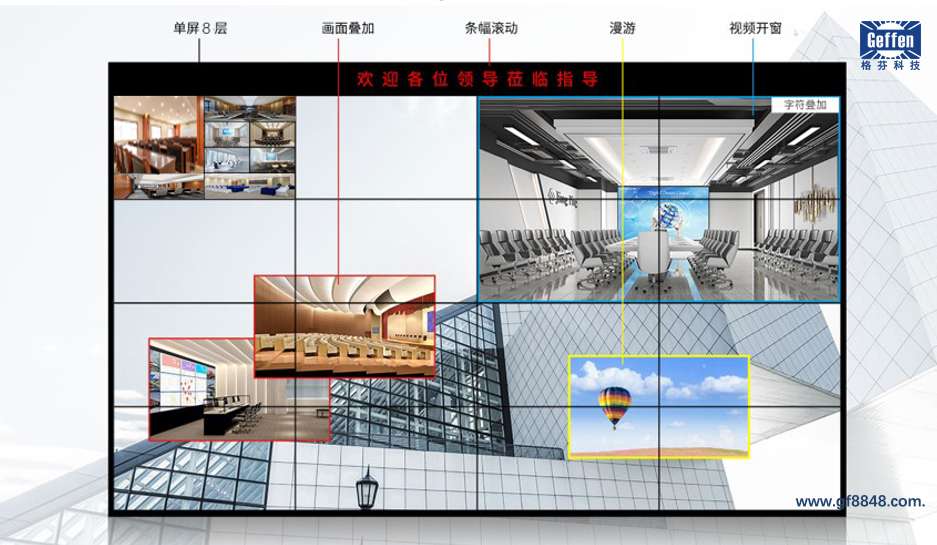

4.3.1.2 图像拼接功能

1）图像拼接显示

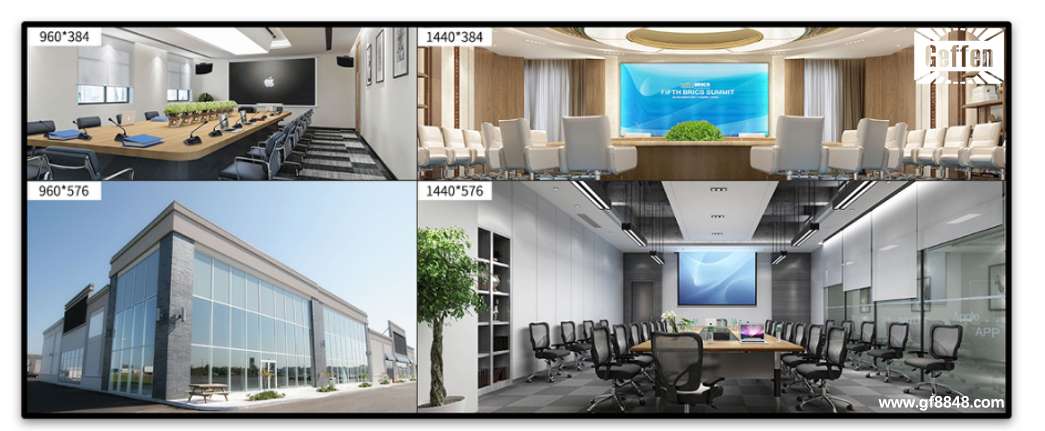

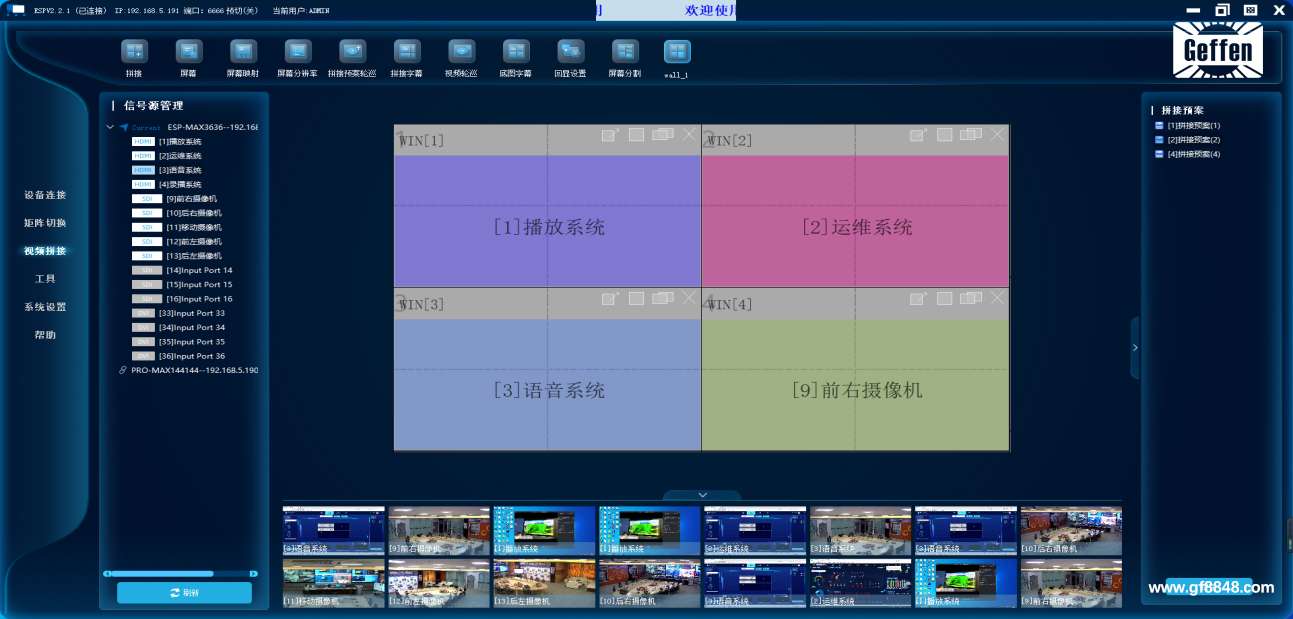

软件管理平台支持对多组大屏拼接处理，支持大屏开窗、整屏显示、漫游、缩放、 任意分割、叠加、黑边补偿等功能。

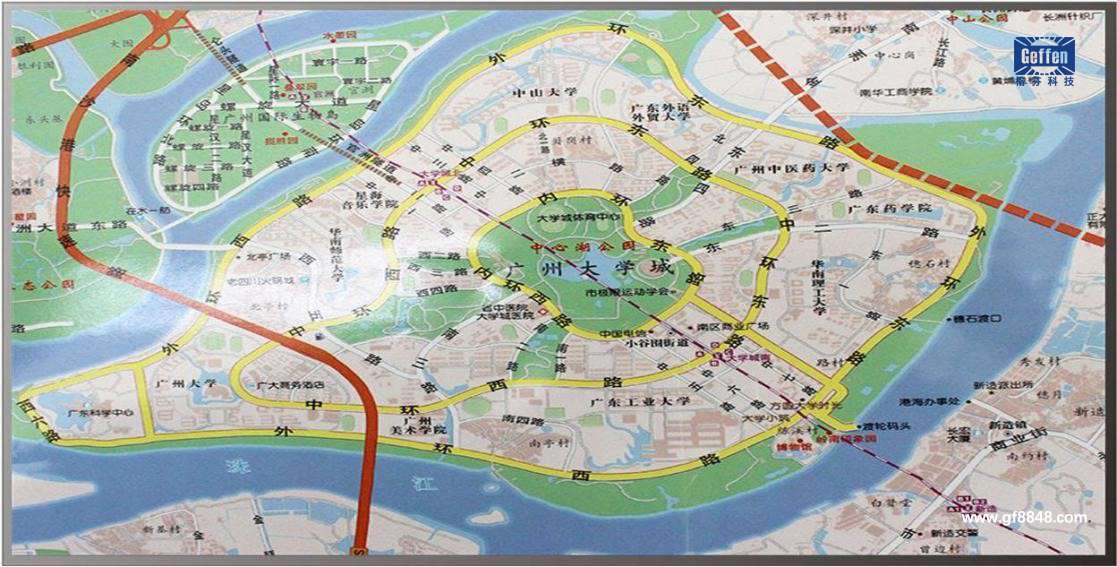

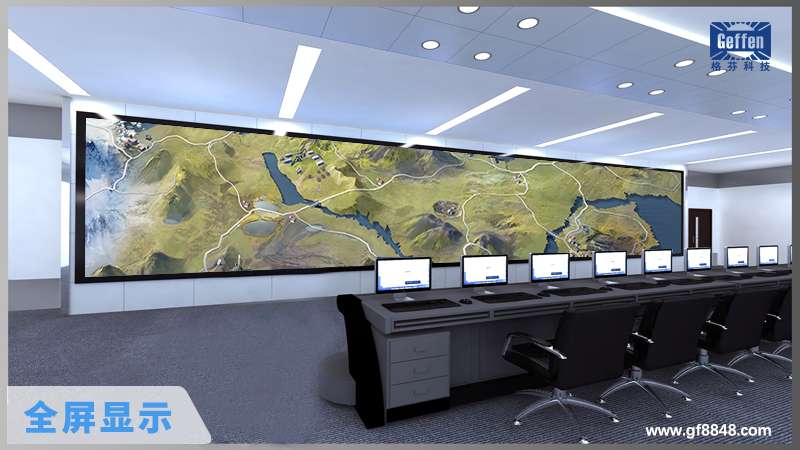

整屏显示

可实现任意一路输入信号实现整屏显示，通过整屏显示用户可实现对局部重点区域信号实现重点监控的目的。

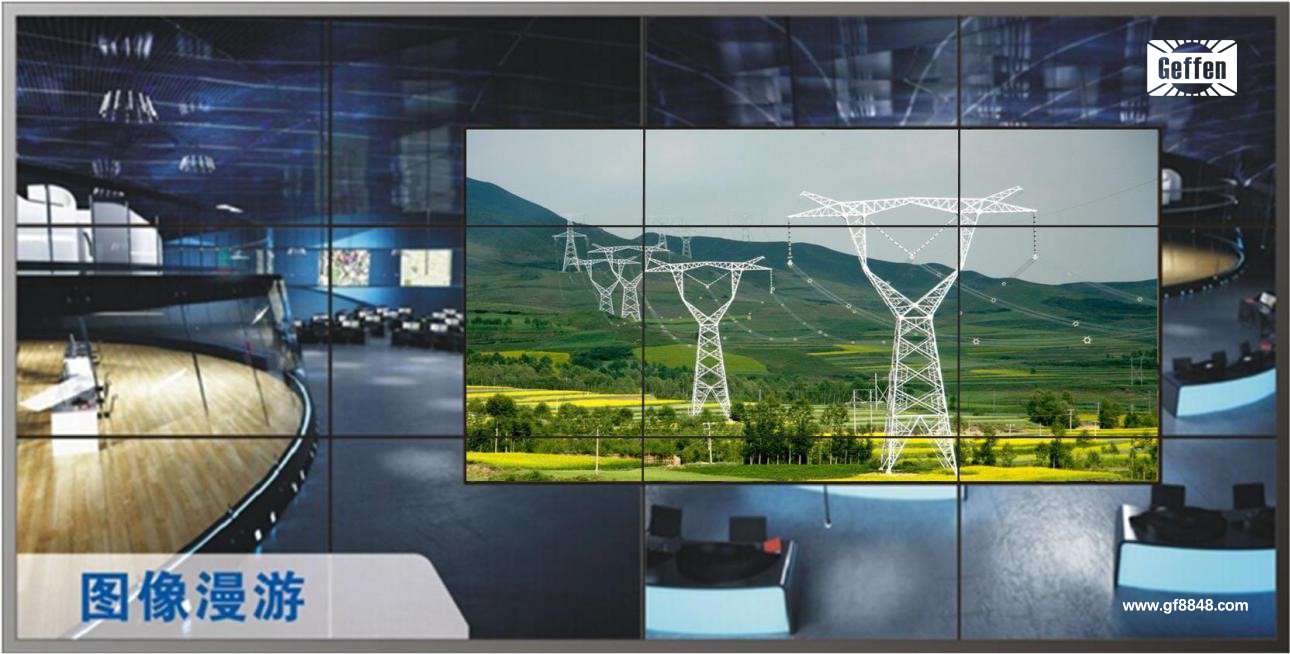

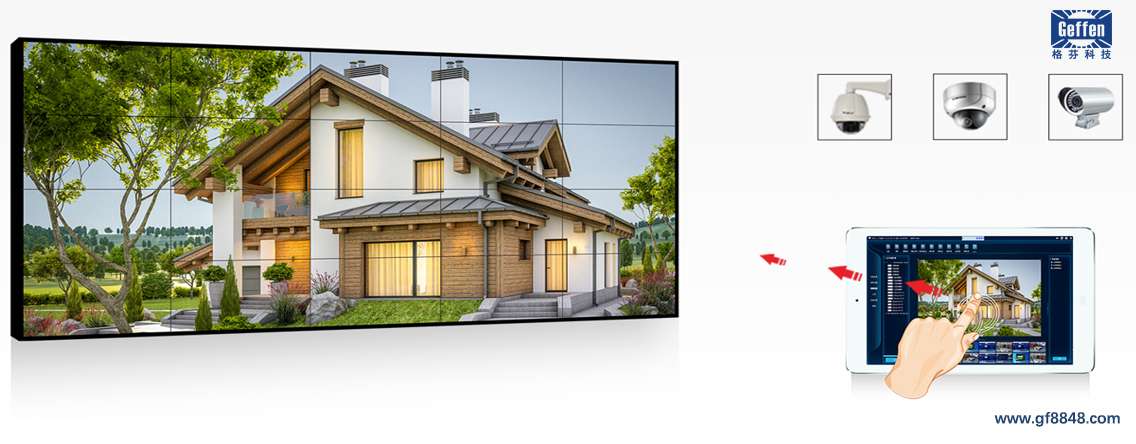

图像漫游

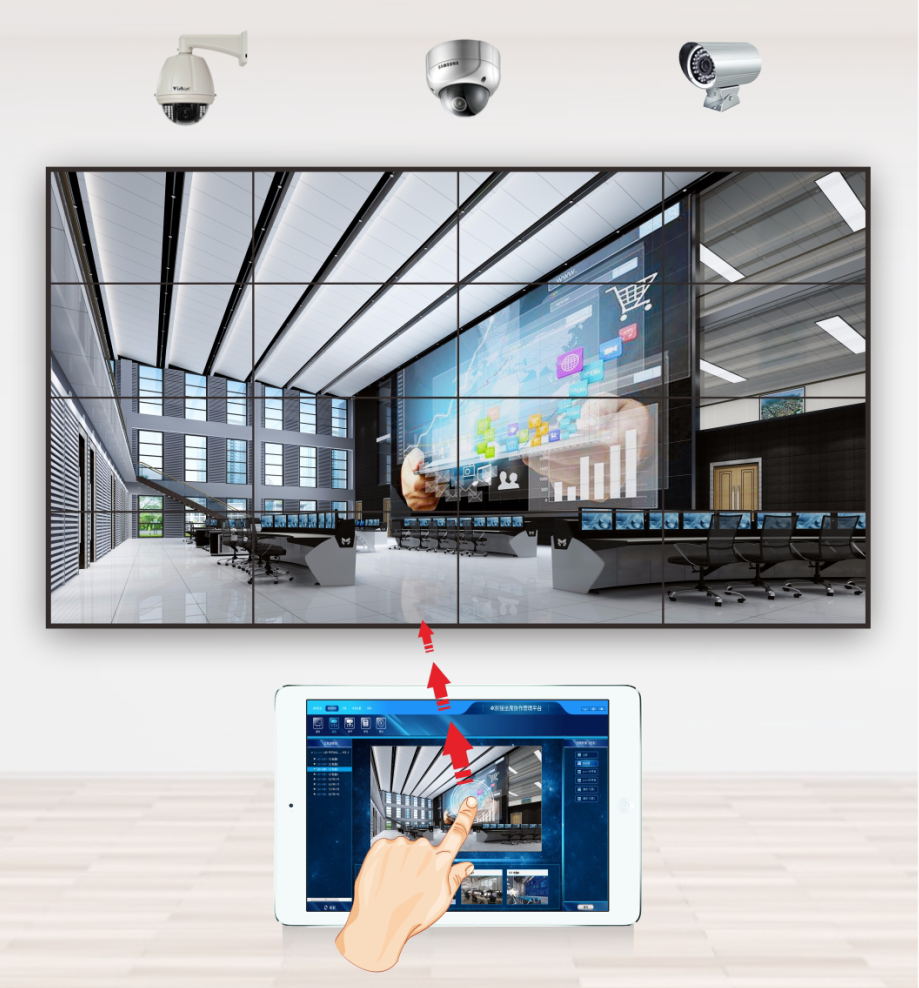

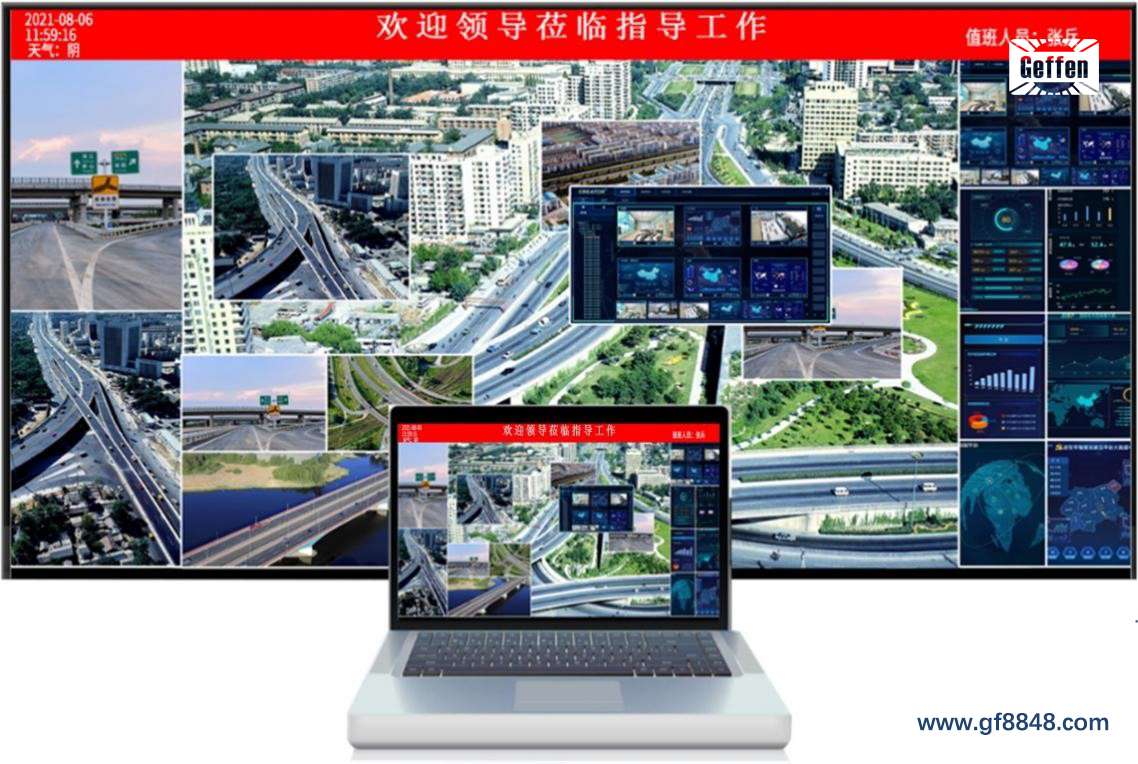

可实现在原画面不受影响的情况下，进行预览画面在大屏上任意位置的拖拉拽操作，满足不同场景下的使用需求。

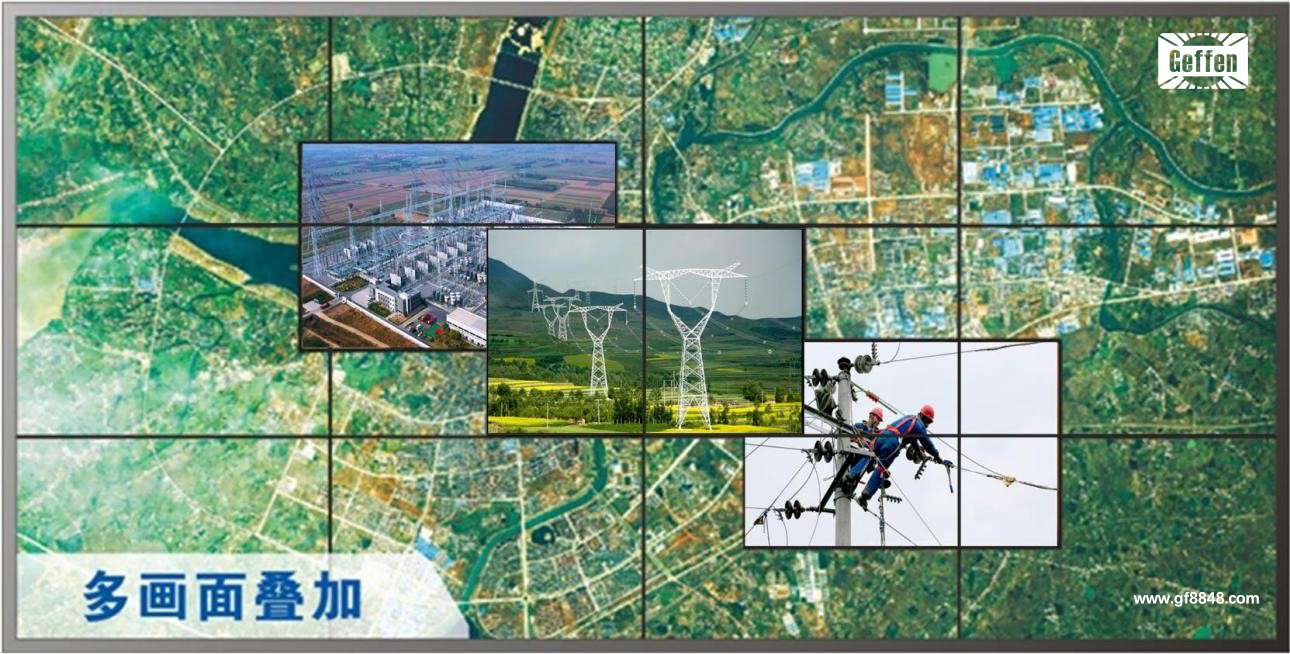

图像叠加

支持多画面叠加，用户可根据需要在任意显示画面上叠加显示其它画面。

图像缩放

系统可实现显示画面的任意拉伸缩放，用户可根据需要任意调节，拉伸缩放之后的图像不会失真。

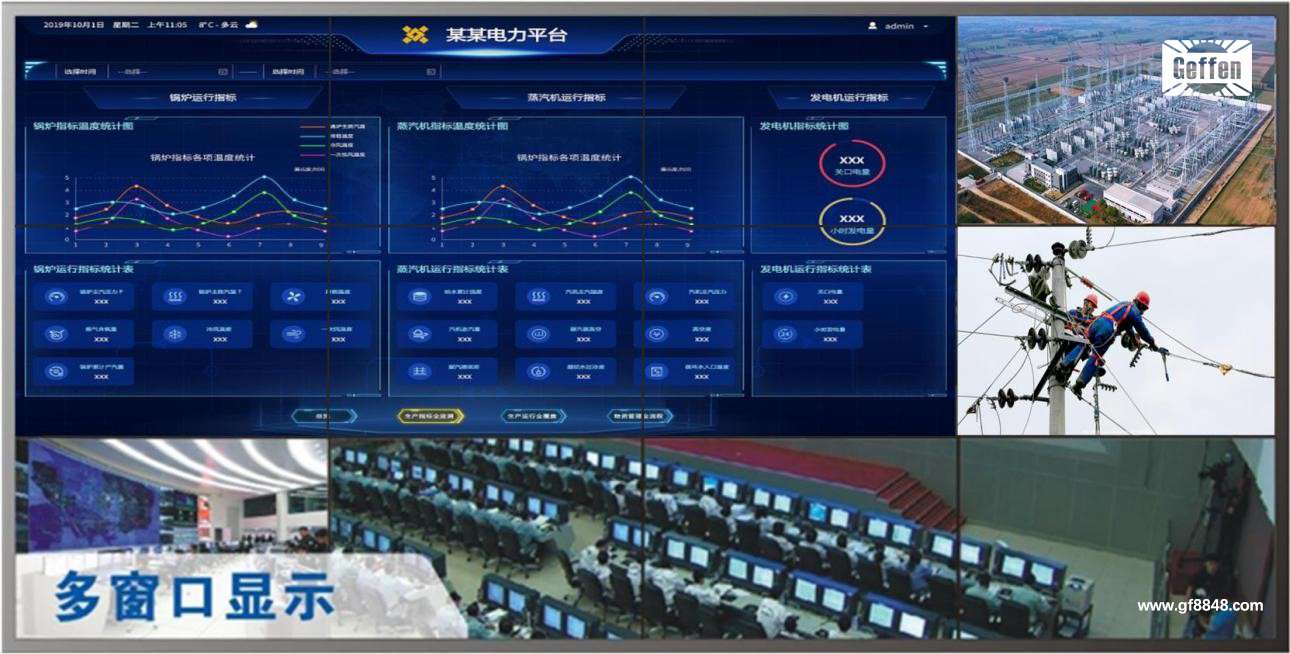

多窗口显示
