6键带旋钮调音可编程控制面板
GF-PR6K
GEFFEN 中控系列GF-PR6,该款可编程按键控制面板,具有6个可调光LED水晶按键,1个调节旋钮,每个按键都可以按工程的实际情况进行编程设置,同时各按键之间可以相互影响也可独立使用。它接口丰富: RS232端口3路、 RS485端口1路、红外发射端口3个、继电器控制端口2路,方便控制各种设备。它简易实用、安全可靠控制方式,是您在会议室、展示厅、教室、多媒体教室等工程项目中的好帮手。

特性

●两种面板安装方式

●6个可调光LED水晶按键

●ARM 32位的Cortex™-M3 处理器

●独立输出RS232、RS485、IR控制代码

●3.81凤凰接线端子

●micro usb接口设计

●嵌入式的ID识别和级联控制功能

●太空铝面板,拉丝纹效果

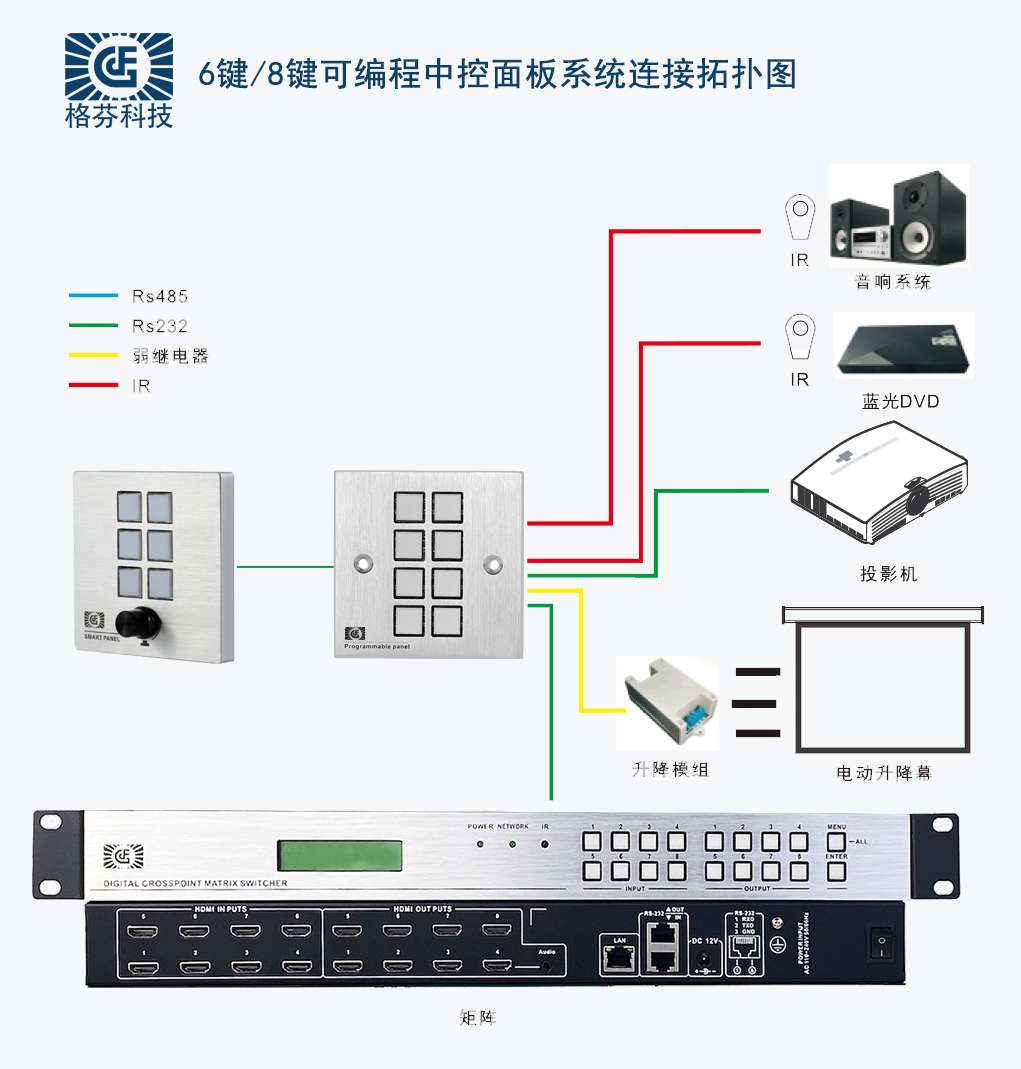

每个按键都可以通过串口RS232 和RS485 对外围设备(摄像机、投影机等)进行可编程控制。
支持串口接收功能,用于联动控制。也可用于二次开发。
每个按键都可以设置为发送红外线代码、控制继电器,并通过对应的端口去控制外围设备。
通过RS232 或USB 连接电脑去学习红外。
具有ID 级联功能,最多可级联99 台,其中相互作用机器可达10 台,通过ID(01~ 99)去识别每一台机器。
具有USB 和RS232 选择控制功能,并PR8 Builder软件设置。
具有自定义设置按键标签的功能。

产品的各个端口设计于主机的后盖板上,它包括:

级联端口(NET)、RS232 端口、RS485 端口、红外(IR)端口、继电器(Relay)、电源(PWR)端口等。

①此端口分为两部分:一部分为RS232(2),用于连接受控设备或做级联输出;另一部分为RS232(3),可用于连接受控设备、PC 连接口或级联输入端口。两部分端口共用一个地。
② 此端口包括:RS232(1)串口、IR2 红外端口、IR1 端口、RS485 端口:
A. RS232(1)串口与IR2 红外端口共用一个端口,且每次只能执行一个操作,即若用于串口操作,则不能用于红外控制;若用于红外控制,则不能再用于串口操作。RS232(1)可用来与外部设备进行通讯。
B. IR1 端口通过Pr8 Builder 软件设置红外端口
C. RS485 端口可对设有RS485 串口的外部设备发送指令码,并以此控制该外部设备。
③RELAY1、RELAY2 低压继电器端口:通过Pr8 Builder 软件去设置继电器的通断。
④电源输入端口:电压为12V 直流电。电源正极接本机的“+ 12 VDC”,电源负极接本机的“ ”,禁止反接。

本产品可直接嵌入安装在墙上或桌面, 根据下图开孔尺寸,在桌面或墙壁开一个大小合适的孔,孔深至少25mm,注意后面板四颗螺丝位置与高度。
将控制面板放入孔中,如右图所示,调节使其与桌面或墙壁齐平,并拧紧两端螺丝, 固定控制面板。
