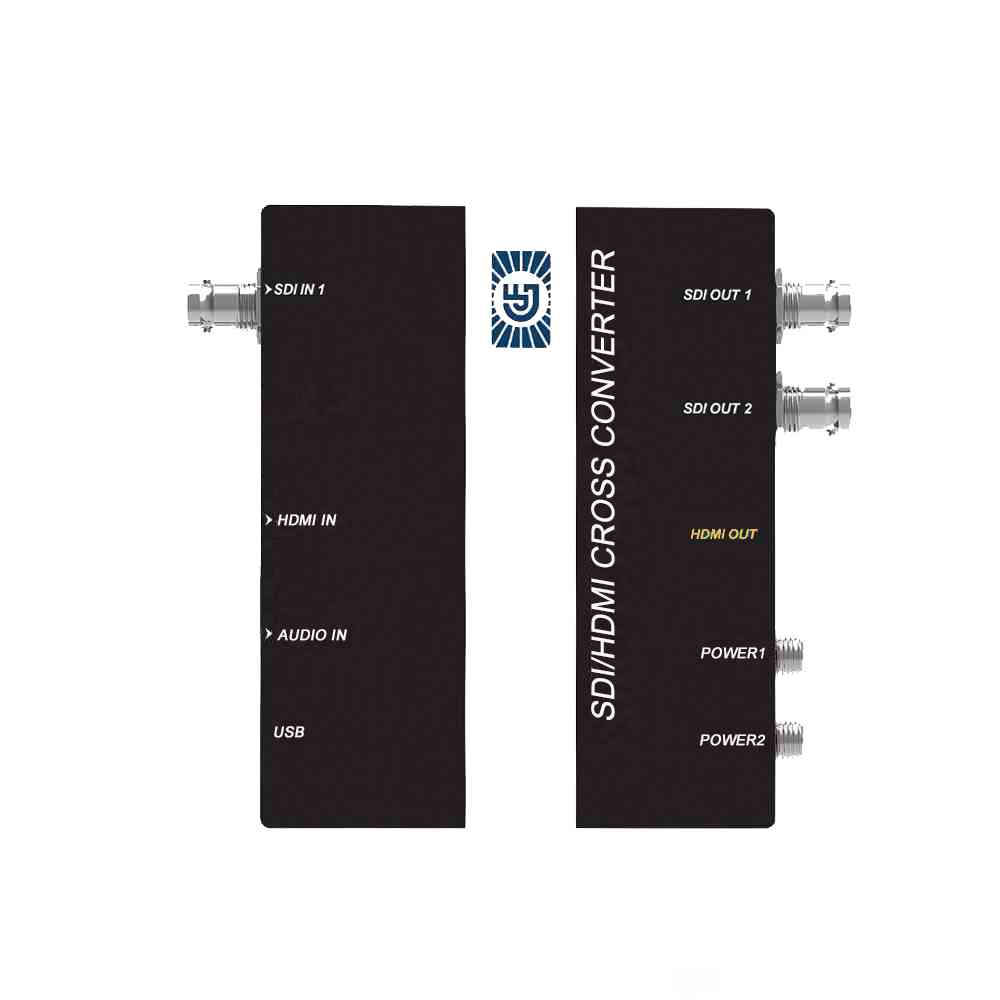

SDI转HDMI转换器音频加嵌器
GF-STH02

格芬SDI转HDMI转换器GF-STH02具有多路SDI和HDMI接口，同时支持SD/HD/3G-SDI格式以及A级和B级，最高可达1080P 60Hz。符合EMC测试，稳定可靠的性能使其支持7x24小时不间断工作，无任何滞后或延迟。

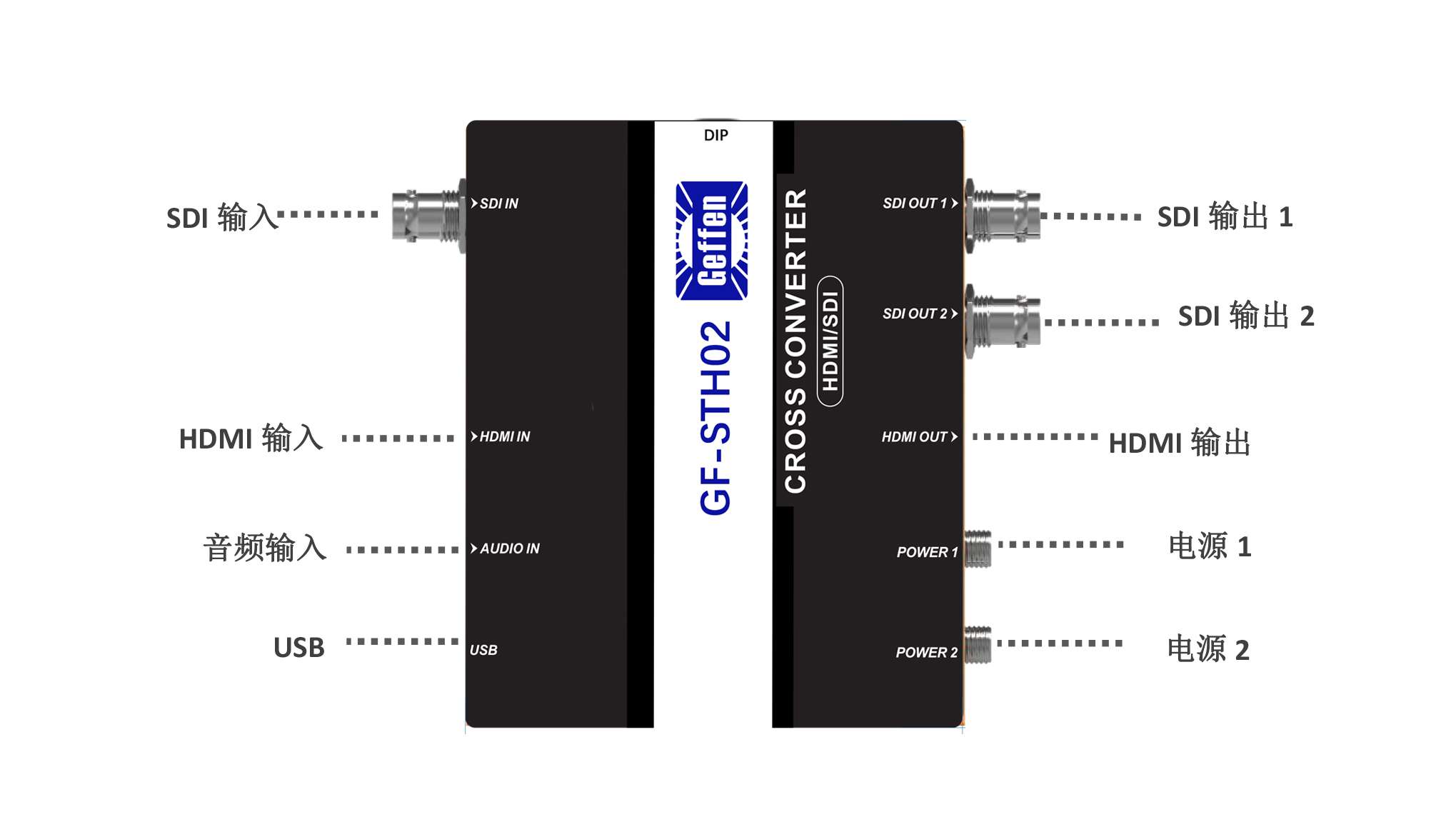

●具有SDI、HDMI、模拟音频接口。

●支持2路3G-SDI及1路HDMI 输出
★支持Micro USB连接供电;不仅可以与直流电源插头组连接，还可以从充电宝、笔记本电脑或电脑获得电源。
●支持低功耗，一个5000mAh的电源可以提供超过24小时的不间断工作时间。
★支持上/下缩放和恢率转换。
●输入信号自动检测和配置。
●模拟音频输入加嵌。每一路输入多画面显示系统的视频信号实现HDMI和终端输出音频信号进行信号加嵌。

★支持双螺纹DC和Micro USB电源接口。

●所有输出均支持分辨率转换和帧率转换

●输入信号自动检测和配置
●支持通过DIP开关和PC软件轻松控制。

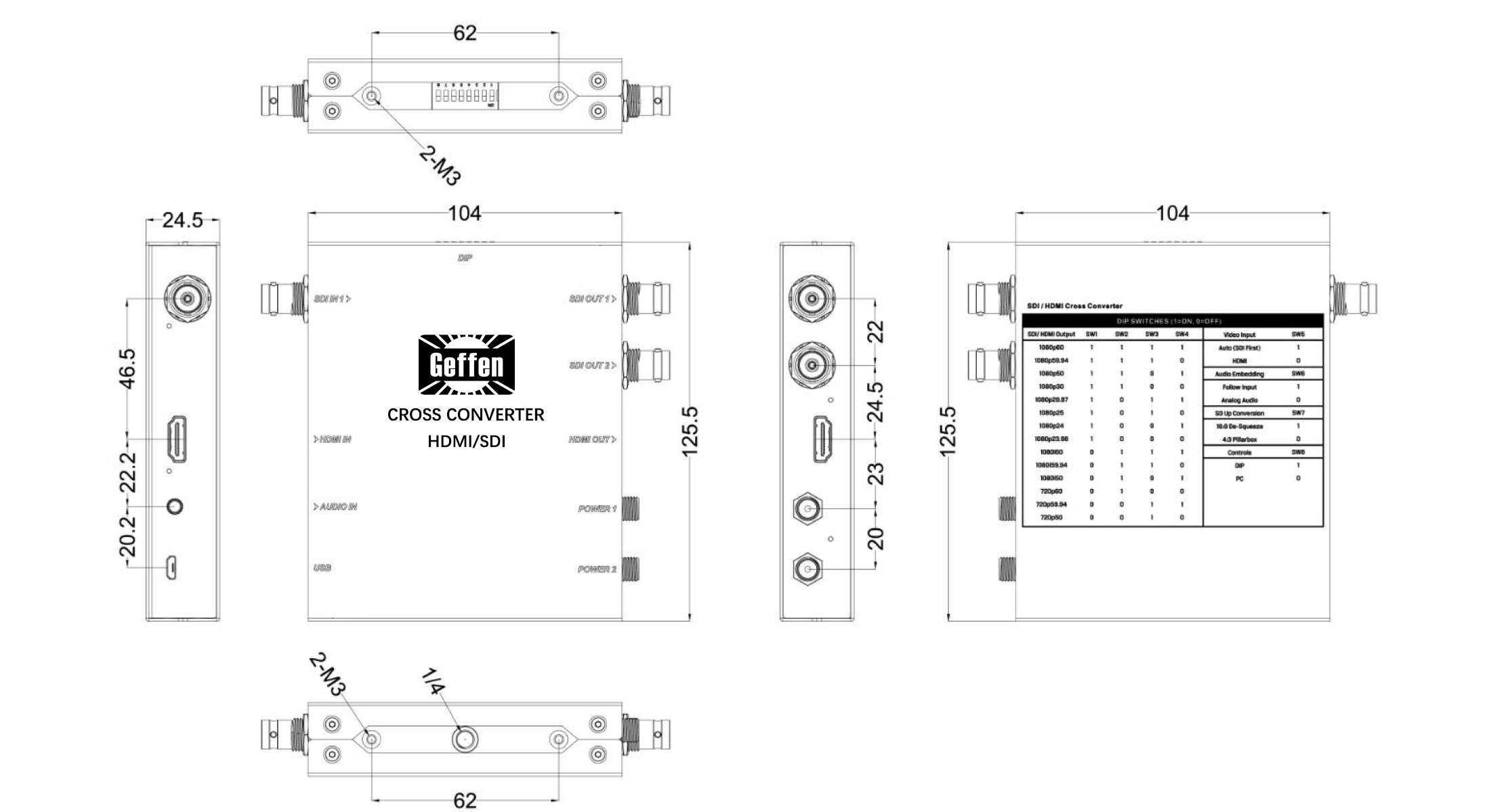

●可拆卸的支架设计，用于墙面安装，也可适用于不同的应用场景。

SDI转HDMI转换器音频加嵌器的拨码开关提供以下设置（1=ON，0=OFF）：

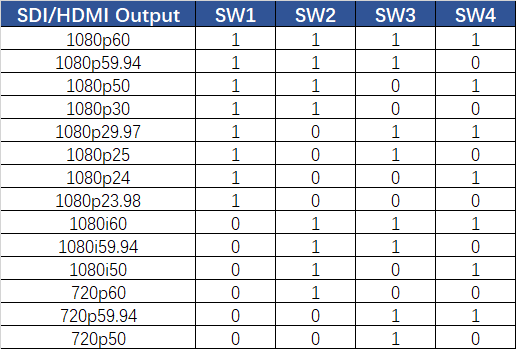

●DIP SW 1-4 - SDI/HDMI 输出格式设置开关，实现输出的上下比例调整和帧率转换。

●DIP SW 5 视频输入
设置开关，选择视频输入源：
当设置为1 时，自动选择一路SDI 或HDMI 输入；SDI 和HDMI 同时连接时，默认SDI 优先输入。
当设置为0 时，强制选取HDMI 作为输入。
●DIP SW 6 音频嵌入
设置开关，输入SDI/HDMI 内嵌音频或加嵌模拟音频：
当设置为1 时，输出视频的音频为HDMI/SDI 内嵌音频。
当设置为0 时，输出视频的音频为HDMI/SDI 内嵌音频加嵌模拟音频。
●DIP SW 7 - SD 向上转换
设置开关，缩放SD 格式视频宽、高比例：
当设置为1 时，画面左右拉伸至16:9。
当设置为0 时，保持原比例，左右各有黑边。
●DIP SW 8- 控制
设置开关，选择拨码控制或PC 软件控制。
当设置为1 时，拨码进行控制。
当设置为0 时，连接USB 用电脑控制软件进行控制。
