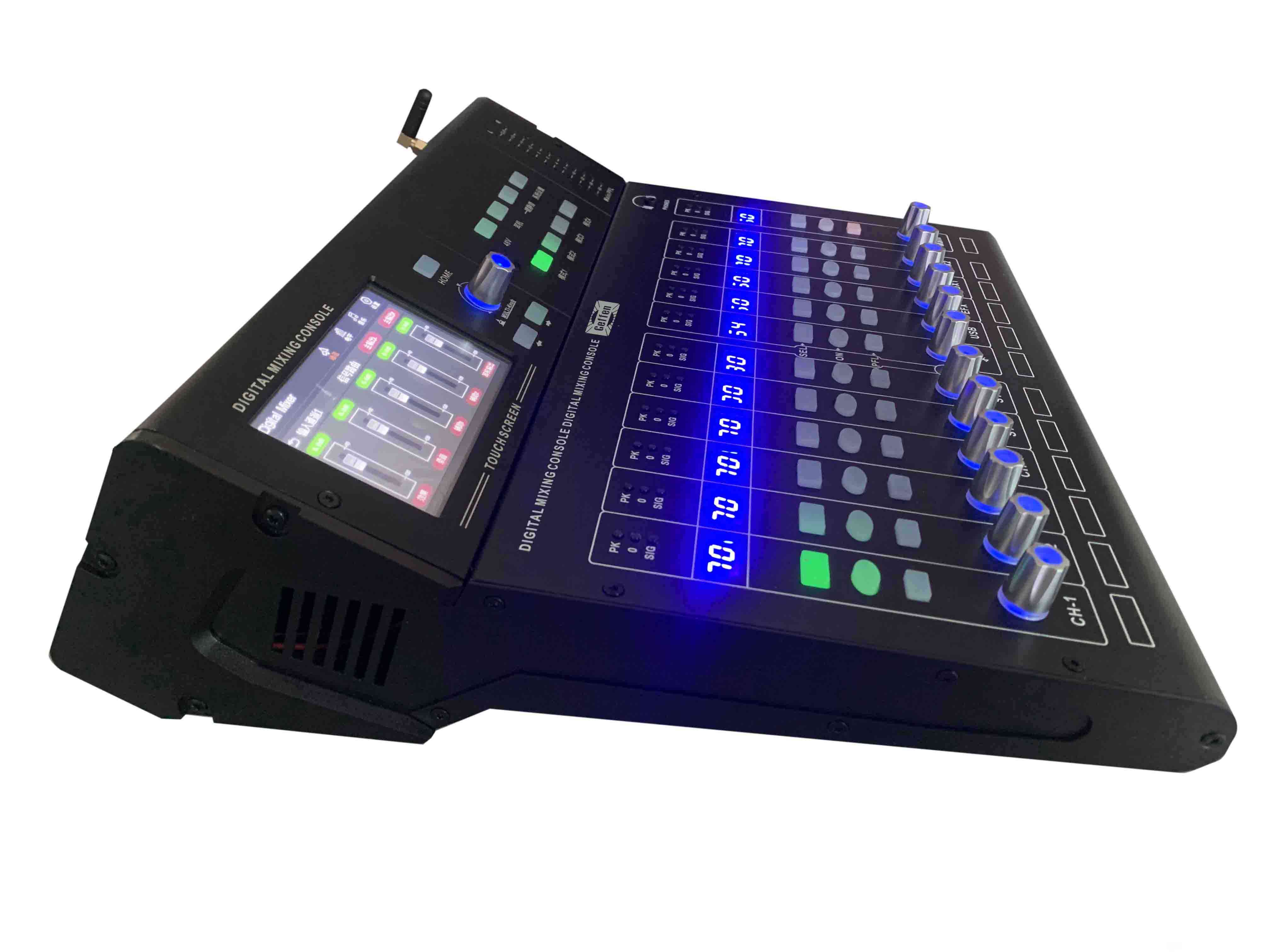

8路数字调音台
GF-ADC05
数字调音台=模拟调音台+处理器+反馈抑制器+均衡器+前级效果器+压限器+分频器数字调音台全部搞定,中文显示操作更直观方便


•・基于Linux操作系统开发,无惧病毒,运行更安全稳定

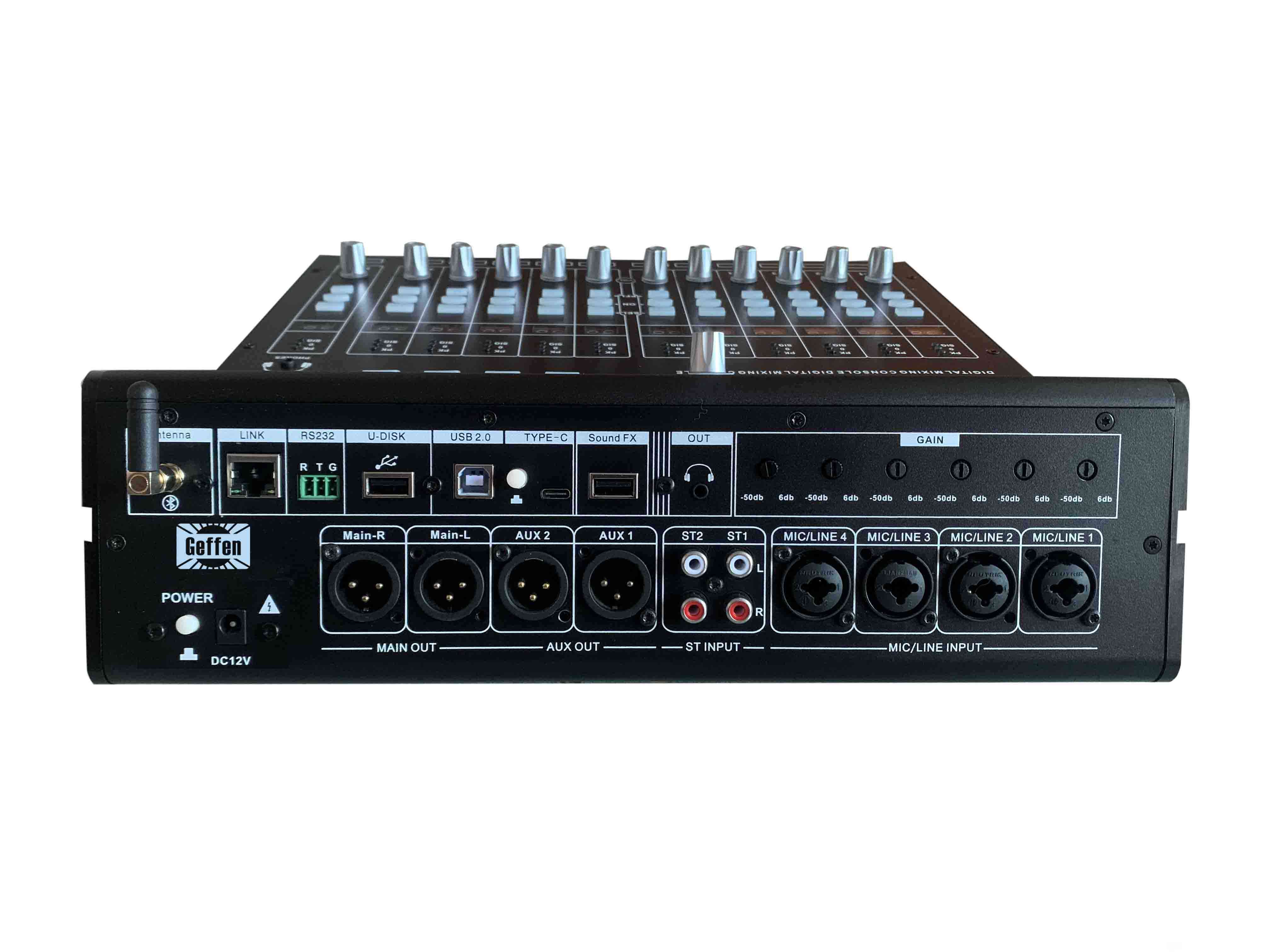

4MIC/Line输入, 2RCA莲花立体声输入,1路声卡数字输入(手机、电脑),1路蓝牙输入(MP3、蓝牙)

•支持+48V幻象电源(MIC通道均可独立打开关闭)

•输入内置噪声门,压限器,高低通,7段参量均衡,延时,相位,输通道声像平衡调节

MIC/Line输入支持独立的反馈抑制功能,有效抑制啸叫

MIC/Line输入具备话筒优先功能设置

12个高精密音量编码器旋钮

6路输出(L/R立体声主输出,AUX1,AUX2两路单声道辅助输出,1路立体声耳机输出,1路耳机监听输出)

•输出内置7段参量EQ均衡,压限器,高低通滤波器,延时,相位

•内置经典卡拉OK效果器单元(回声、混响效果)

•内置5.0双模数字蓝牙,支持蓝牙播放音乐以及APP调试

•支持U盘播放录音

•独立TYPE-C声卡直播接口,可以直连手机进行直播,同时具备给手机充电设置

•内置多种特效音,一键播放,支持自定义导入修改

•面板4个快捷场景调用模式,一键加载

20个场景模式可供用户存储与调取

•支持红外遥控一键控制

•开放RS232/TCP中控控制

•多操作系统操控软件,手机APP,电脑调试

•支持100M有线网口调节(或外接路由器无线调节)

•支持12V直流供电,10000mA,大于5小时的工作时间

•支持面板锁定功能,防止误操作

4.3寸高清电阻触摸显示屏



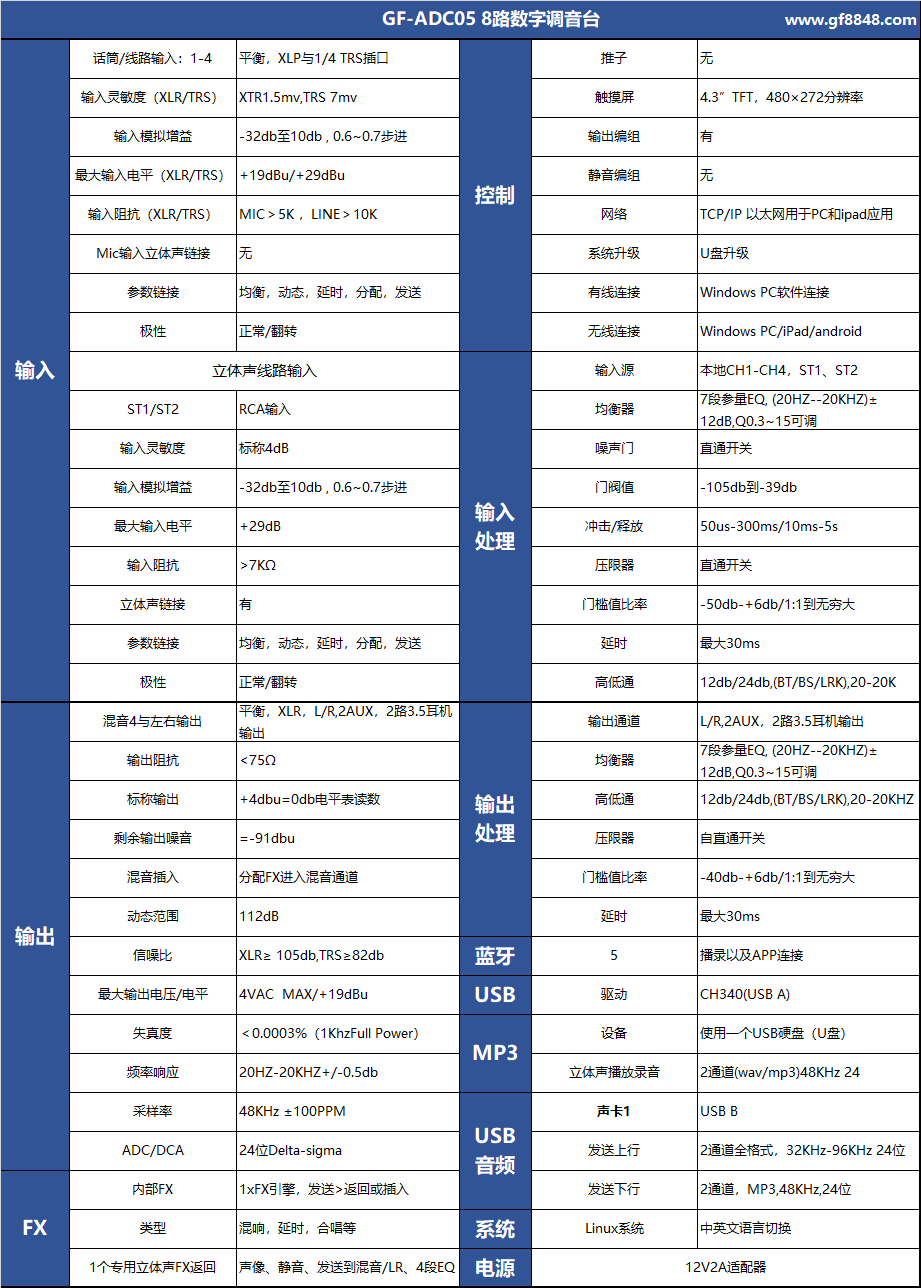

1、在调音台关机的状态下选择一路MIC/Line输入通道,插上话筒或CD机等外部音源接入调音台,接入前请确
保接入的通道处于静音状态或者将音量旋钮调到最低位置。
2、 使用音频卡侬线接入调音台后面的L/R主输出接口,另一端接入功放并连接音箱。
3、 调音台接通电源,开机,等待调音台完全启动起来后,再把功放通电开机.
4、 启动调音台后,调整插入话筒MIC/Line输入通道的音量旋钮到合适的位置。
5、 然后也把主输出的音量旋钮调到到合适的位置。
6、调整输入通道模拟输入增益的大小,使输入信号达到合适的动态。
7、 如果接入的是电容式麦克风或者其它需要供电的设备,请打对应通道的48V开幻象电源,长按3秒打开
8、 根据信号源的需求,利用均衡器增强或减弱调整相应频段,利用压缩器和门限控制动态范围。
9、 将输入信号发送到各效果器、输出总线和主输出。
10、 调整输出音量旋钮大小直到音响系统发出大小合适的声音。

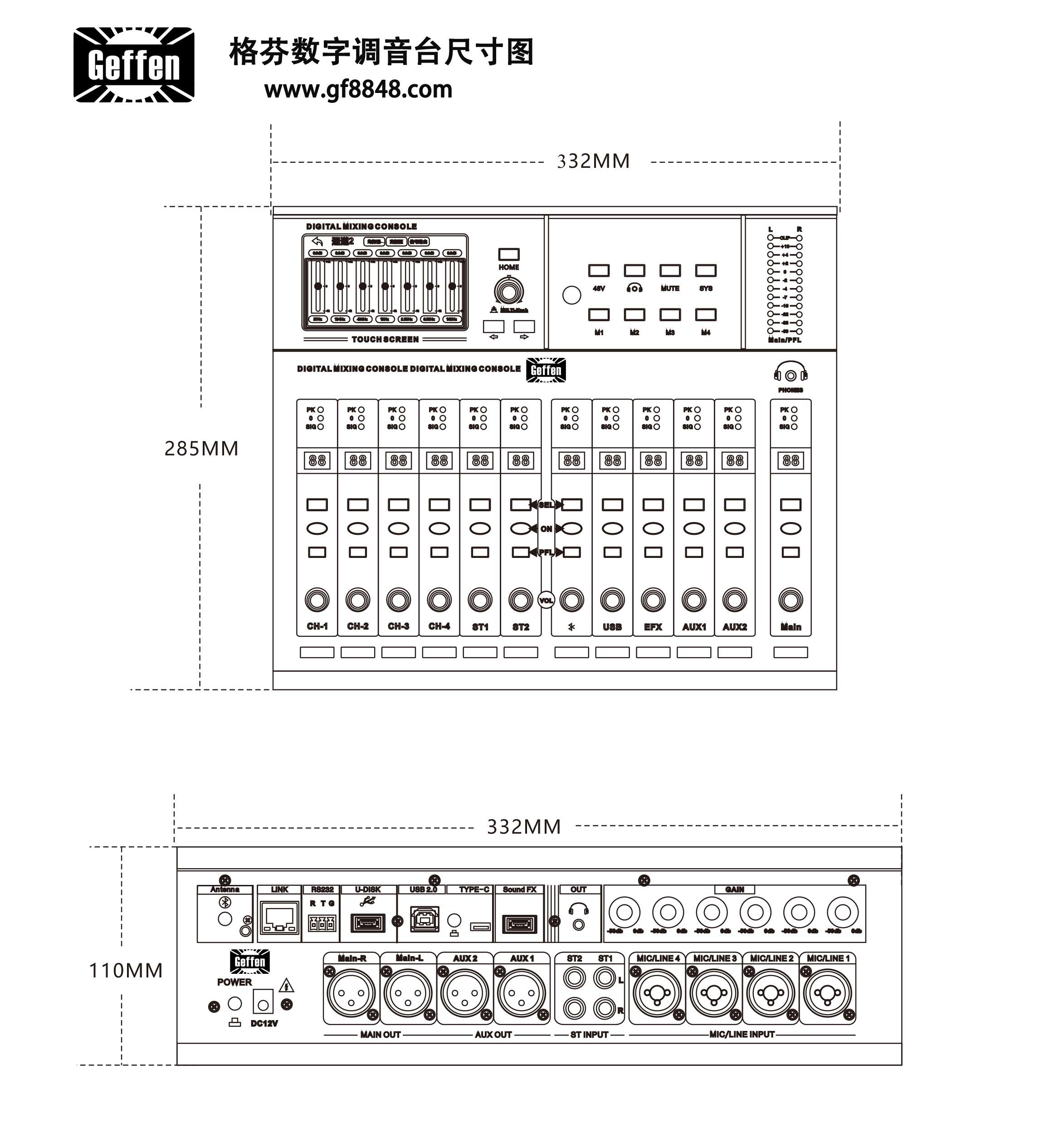

1、4.3寸高清触控显示
可显示所有参数状态,以及通过触摸配合参数调节旋钮来调整参数。
2、通道控制区域
1).HOME按键-点击后可以快速进入所有通道电平页面,再次点击则返回通道页面
2).参数调节旋钮-触摸屏选中需要调节的参数后,可以通过此旋钮来调节参数值
3)左右导航按键-可以左右导航显示屏上可以调节的参数项,选中后参数下方会显示光标
3、红外遥控接收窗口
GF-ADC05支持红外遥控器控制,需使用自带的遥控器来控制。
4、 功能按键区域
1)48V按键-长按3秒可以打开当前选中输入通道的48V幻象供电,从而给电容话筒供电
2)耳机输出通道按键-点击此按键即可以进入耳机输出通道页面,可以调相应的参数设置
3)MUTE按键-系统静音按键,点击此按键可以快速把整个设备静音,按键开始红色闪烁,再次点击即可取消设备静音
4)SYS系统按键-点击系统按键即可进入设备的系统设置页面,可以修改相应的参数设置
5、场景模式按键
设备具备4个场景模式,可以供用户进行参数的存储和调用,短按按键调用当前模式,长按按键即可把参数保存到当前模式
6、监听信号表头
打开相应通道的PFL监听按键,此表头就会显示相应通道的电平信号指示,设备默认打开的是主输出的PFL监听按键
7、耳机监听输出口
当打开相应通道的监听按键PFL后,可以把耳机插入这个接口,当这个通道有信号时,便可以通过耳机听到这个通道的声音
8、通道的信号状态指示灯
当通道有信号且达到一定状态时,这个信号灯就会显示
9、通道的音量显示状态
调节通道音量旋钮,那么就会显示通道的音量大小,00为最小,相当于静音,80音量最大。
10、通道按键
每个通道都具备3个按键,SEL为通道选择按键,选中后,显示屏即可显示当前通道的参数状态,ON为通道静音按
键,红色表示静音,PFL为通道的监听按键。
11、通道音量旋钮(左侧为通道1-4,两路立体声输入,右侧为蓝牙输入,声卡输入,效果通道,两路AUX辅助输出以及主输出)
通过这个旋钮可以调节各个通道的音量大小



/********* 端口设置  *****************/

波特率:115200

数据位: 8

停止位:1

奇偶校验:无

流控制:无

/********* 通道类型  *****************/

输入      0x01

数字    0x02

立体声  0x03

效果    0x04

辅助       0x05

耳机    0x06

监听   0x07

主输出  0x0A

/********* 通道码  *****************/

通道类型输入通道码:  通道1~4 参数值为 0 ~ 3

通道类型数字通道码:  通道为蓝牙 ,声卡 参数值为 0 , 1

通道类型立体声通道码:  通道1~2 参数值为 0 ~ 1

通道类型效果通道码:    参数值为 0

通道类型辅助通道码:  通道1~2 参数值为 0 ~ 1

通道类型耳机通道码:  参数值为 0

通道类型监听通道码:  参数值为 0

通道类型主输出通道码: 参数值为 0

/*********控制项*****************/

推子音量 : 0x01   (数据:音量值 0x00~0x50,对应0 ~ 80

静音:      0x02    (数据:0x00 关闭静音 0x7f 打开静音)

模式控制 :0xF3    ( 子控制项 :0x00 保存 0x01 调用 数据 :1~10)

数据上传: 0xFF    ( 子控制项 :0xF2  数据 :0xFF )

/**********************上位机控制协议格式*********************/

协议头:0xAD 0X21 0X56 //16进制

帧序号:0x01~0xFF

有效参数:参数的总字节

检验和:所有参数的和取后8

协议头 + 帧序号+有效参数(2个字节 低字节在前 高字节在后 ) + 参数(参数1:控制项,参数2:通道类型,参数3:通道码 参数4:值) + 校验和













----------------------------输入通道1-4控制

输入通道1的 推子音量 00 (AD 21 56 01 04 00 01 01 00 00 02

输入通道1的 推子音量 10 (AD 21 56 01 04 00 01 01 00 0A 0C

输入通道1的 推子音量 20 (AD 21 56 01 04 00 01 01 00 14 16

输入通道1的 推子音量 40 (AD 21 56 01 04 00 01 01 00 28 2A

输入通道1的 推子音量 50 (AD 21 56 01 04 00 01 01 00 32 34

输入通道1的 推子音量 70 (AD 21 56 01 04 00 01 01 00 46 48

输入通道1开启静音:AD 21 56 01 04 00 02 01 00 7F 82

输入通道1取消静音:AD 21 56 01 04 00 02 01 00 00 03



输入通道2的 推子音量 00 (AD 21 56 01 04 00 01 01 01 00 03

输入通道2的 推子音量 10 (AD 21 56 01 04 00 01 01 01 0A 0D

输入通道2的 推子音量 20 (AD 21 56 01 04 00 01 01 01 14 17

输入通道2的 推子音量 40 (AD 21 56 01 04 00 01 01 01 28 2B

输入通道2的 推子音量 50 (AD 21 56 01 04 00 01 01 01 32 35

输入通道2的 推子音量 70 (AD 21 56 01 04 00 01 01 01 46 49

输入通道2开启静音:AD 21 56 01 04 00 02 01 01 7F 83

输入通道2取消静音:AD 21 56 01 04 00 02 01 01 00 04



输入通道3的 推子音量 00 (AD 21 56 01 04 00 01 01 02 00 04

输入通道3的 推子音量 10 (AD 21 56 01 04 00 01 01 02 0A 0E

输入通道3的 推子音量 20 (AD 21 56 01 04 00 01 01 02 14 18

输入通道3的 推子音量 40 (AD 21 56 01 04 00 01 01 02 28 2C

输入通道3的 推子音量 50 (AD 21 56 01 04 00 01 01 02 32 36

输入通道3的 推子音量 70 (AD 21 56 01 04 00 01 01 02 46 4A

输入通道3开启静音:AD 21 56 01 04 00 02 01 02 7F 84

输入通道3取消静音:AD 21 56 01 04 00 02 01 02 00 05



输入通道4的 推子音量 00 (AD 21 56 01 04 00 01 01 03 00 05

输入通道4的 推子音量 10 (AD 21 56 01 04 00 01 01 03 0A 0F

输入通道4的 推子音量 20 (AD 21 56 01 04 00 01 01 03 14 19

输入通道4的 推子音量 40 (AD 21 56 01 04 00 01 01 03 28 2D

输入通道4的 推子音量 50 (AD 21 56 01 04 00 01 01 03 32 37

输入通道4的 推子音量 70 (AD 21 56 01 04 00 01 01 03 46 4B

输入通道4开启静音:AD 21 56 01 04 00 02 01 03 7F 85

输入通道4取消静音:AD 21 56 01 04 00 02 01 03 00 06



--------------------------------------ST1/2立体声音量控制-----------------------------------------

ST1推子音量 00 (AD 21 56 01 04 00 01 03 00 00 04

ST1推子音量 10 (AD 21 56 01 04 00 01 03 00 0A 0E

ST1 推子音量 20 (AD 21 56 01 04 00 01 03 00 14 18

ST1 推子音量 40 (AD 21 56 01 04 00 01 03 00 28 2C

ST1 推子音量 50 (AD 21 56 01 04 00 01 03 00 32 36

ST1 推子音量 70 (AD 21 56 01 04 00 01 03 00 46 4A

ST1开启静音:AD 21 56 01 04 00 02 03 00 7F 84

ST1取消静音:AD 21 56 01 04 00 02 03 00 00 05



ST2推子音量 00 (AD 21 56 01 04 00 01 03 01 00 05

ST2推子音量 10 (AD 21 56 01 04 00 01 03 01 0A 0F

ST2 推子音量 20 (AD 21 56 01 04 00 01 03 01 14 19

ST2 推子音量 40 (AD 21 56 01 04 00 01 03 01 28 2D

ST2 推子音量 50 (AD 21 56 01 04 00 01 03 01 32 37

ST2 推子音量 70 (AD 21 56 01 04 00 01 03 01 46 4B

ST2开启静音:AD 21 56 01 04 00 02 03 01 7F 85

ST2取消静音:AD 21 56 01 04 00 02 03 01 00 06

-------------------------------------------------主输出控制------------------------------------

主输出推子音量 00 (AD 21 56 01 04 00 01 0A 00 00 0B

主输出推子音量 10 (AD 21 56 01 04 00 01 0A 00 0A 15

主输出 推子音量 20 (AD 21 56 01 04 00 01 0A 00 14 1F

主输出 推子音量 40 (AD 21 56 01 04 00 01 0A 00 28 33

主输出 推子音量 50 (AD 21 56 01 04 00 01 0A 00 32 3D

主输出 推子音量 70 (AD 21 56 01 04 00 01 0A 00 46 51

主输出开启静音:AD 21 56 01 04 00 02 0A 00 7F 8B

主输出取消静音:AD 21 56 01 04 00 02 0A 00 00 0C

-------------------------------------------------AUX1/2控制------------------------------------

AUX1推子音量 00 (AD 21 56 01 04 00 01 05 00 00 06

AUX1推子音量 10 (AD 21 56 01 04 00 01 05 00 0A 10

AUX1 推子音量 20 (AD 21 56 01 04 00 01 05 00 14 1A

AUX1 推子音量 40 (AD 21 56 01 04 00 01 05 00 28 2E

AUX1 推子音量 50 (AD 21 56 01 04 00 01 05 00 32 38

AUX1 推子音量 70 (AD 21 56 01 04 00 01 05 00 46 4C

AUX1开启静音:AD 21 56 01 04 00 02 05 00 7F 86

AUX1取消静音:AD 21 56 01 04 00 02 05 00 00 07



AUX2推子音量 00 (AD 21 56 01 04 00 01 05 01 00 07

AUX2推子音量 10 (AD 21 56 01 04 00 01 05 01 0A 11

AUX2 推子音量 20 (AD 21 56 01 04 00 01 05 01 14 1B

AUX2 推子音量 40 (AD 21 56 01 04 00 01 05 01 28 2F

AUX2 推子音量 50 (AD 21 56 01 04 00 01 05 01 32 39

AUX2 推子音量 70 (AD 21 56 01 04 00 01 05 01 46 4D

AUX2开启静音:AD 21 56 01 04 00 02 05 01 7F 87

AUX2取消静音:AD 21 56 01 04 00 02 05 01 00 08







-------------------------------------------------模式调用------------------------------------

调用模式1  (AD 21 56 01 03 00 F3 01 01 F5

调用模式2  (AD 21 56 01 03 00 F3 01 02 F6

调用模式3  (AD 21 56 01 03 00 F3 01 03 F7

调用模式4  (AD 21 56 01 03 00 F3 01 04 F8
