做会议、展厅、指挥中心、演播室音视频集成的同行应该都有共识：一套中控系统好不好用，核心不在大屏、矩阵、投影机，而在电源管理单元。传统电源时序器、简易继电器模块长期存在通信协议不兼容、单路负载上限低、无法远程管控、中控宕机后无手动应急操作、多设备级联受限等痛点，尤其大型综合体、多分区展厅项目里，多台电源设备组网、跨区域远程运维、多类型负载联动控制的需求，一直缺少一款兼顾硬件功率、多协议通信、安全防护、本地应急操作的标准化产品。今天从硬件架构、通信协议、安全机制、落地场景四大维度，深度拆解 GF-SPMS8 八路智能云控分布式电源管理系统，帮集成商、弱电工程师理清选型、布线、调试全流程要点。
一、产品硬件底层架构：从供电、继电器到整机结构全升级
市面上绝大多数 8 路电源控制器普遍采用外置 DC24V 适配器供电，现场机柜布线杂乱，适配器故障直接导致整套强电控制瘫痪；部分低端产品仅内置 10A、16A 普通继电器，无法驱动大功率功放、工业灯光、电动升降吊架等负载，这也是很多项目后期出现触点烧蚀、跳闸、设备烧毁的根源。GF-SPMS8 在硬件底层做了完整优化，完美解决以上行业通病。
1. 全域宽幅内置电源，无需外接适配器
整机集成 AC110V-240V 宽电压开关电源，直接接入市电即可工作，彻底省去外置 DC 电源适配器。机柜内部布线清爽整洁，减少适配器故障点，适配国内、海外各类电压工况，机房、户外临时展厅、移动指挥车等电压波动大的场景都能稳定运行。整机待机功耗仅 1.9W，满载工作功耗 18W，长期 7×24 小时无人值守运行，能耗控制表现优异，对比同类外置电源机型，年待机能耗降低 60% 以上。
2. 8 路独立进口大功率继电器，单路负载上限 6600W
整机搭载八路独立进口 30A 大功率继电器模块，单路支持 AC250V/30A、DC30V/30A 负载，换算交流功率可达 6600W / 通道。区别于市面 20A 常规机型，单通道可直接驱动大功率专业后级功放、舞台面光灯、大型电动投影幕、重型设备升降吊架，无需额外加装中间继电器转接，大幅减少施工接线工序，降低故障节点。
每一路输出端子同时预留
常开 NO、常闭 NC两组触点，这是分布式联动功能的核心硬件基础。在多模块协同项目中，可与灯光调光模块、窗帘控制器、8 键可编程控制面板做硬件联动：例如投影机开机后，NO 触点导通同步拉起投影幕；设备断电后 NC 触点闭合，自动关闭环境氛围灯，无需中控下发二次指令，实现硬件级自动联动，即使中控主机离线，联动逻辑依然生效。
3. 255 位全域地址码，单总线最多级联 255 台设备
传统 RS485 总线电源控制器大多仅支持 00-99 共 100 组 ID，大型多分区展厅、多层办公楼会议系统，超过 100 台设备就需要拆分多条总线，布线成本翻倍。GF-SPMS8 升级 255 位独立地址编码，单条 RS-NET 总线可稳定挂载 255 台同型号设备，仅通过一组 Y/Z 差分信号线完成所有电源控制器组网。设备 ID 通过机身旋转编码旋钮一键切换，00-255 区间无重复冲突，调试时无需电脑软件，现场直接拨码区分每一台设备，极大简化大型项目总线布线与设备地址规划。
4. 一体化机架结构，免拖板宽端子接线设计
整机标准 2U 机架式结构，适配所有标准 19 英寸服务器机柜，标配侧出、下出两种走线挡板，可根据机柜布局自由更换挡板，线材隐藏式布线，机房视觉整洁，也避免线材挤压磨损造成短路。输出端采用超宽间距功率接线端子，端子间距加宽处理，粗规格强电线缆可直接接入，无需额外外接电源拖板中转，减少中间接头带来的发热、接触不良隐患。整机净重 3.8KG，金属全封闭机身，抗电磁干扰能力强，机房多矩阵、无线 AP 密集环境下，不会出现继电器误触发、通信乱码问题。
5. 面板 8 路独立应急按键，离线手动可控
机身正面配备 8 路独立物理轻触按键，对应后端 8 路电源通道。极端场景下，当中控主机宕机、网络中断、总线故障，无需借助任何上位机、控制面板，运维人员可直接通过面板按键单路开关负载，保障展厅闭展、会议结束后设备断电操作。同时隐藏时序功能：长按 1 号通道按键 3 秒，整机自动进入电源时序模式，按照 1-8 通道依次延时上电，关机逆序断电，模拟专业电源时序器工作逻辑，保护功放、投影机等精密设备，规避瞬时上电冲击电流击穿电源板的故障。
二、多协议通信体系：RS232/RS485/TCP/IP 全兼容，适配全品牌中控

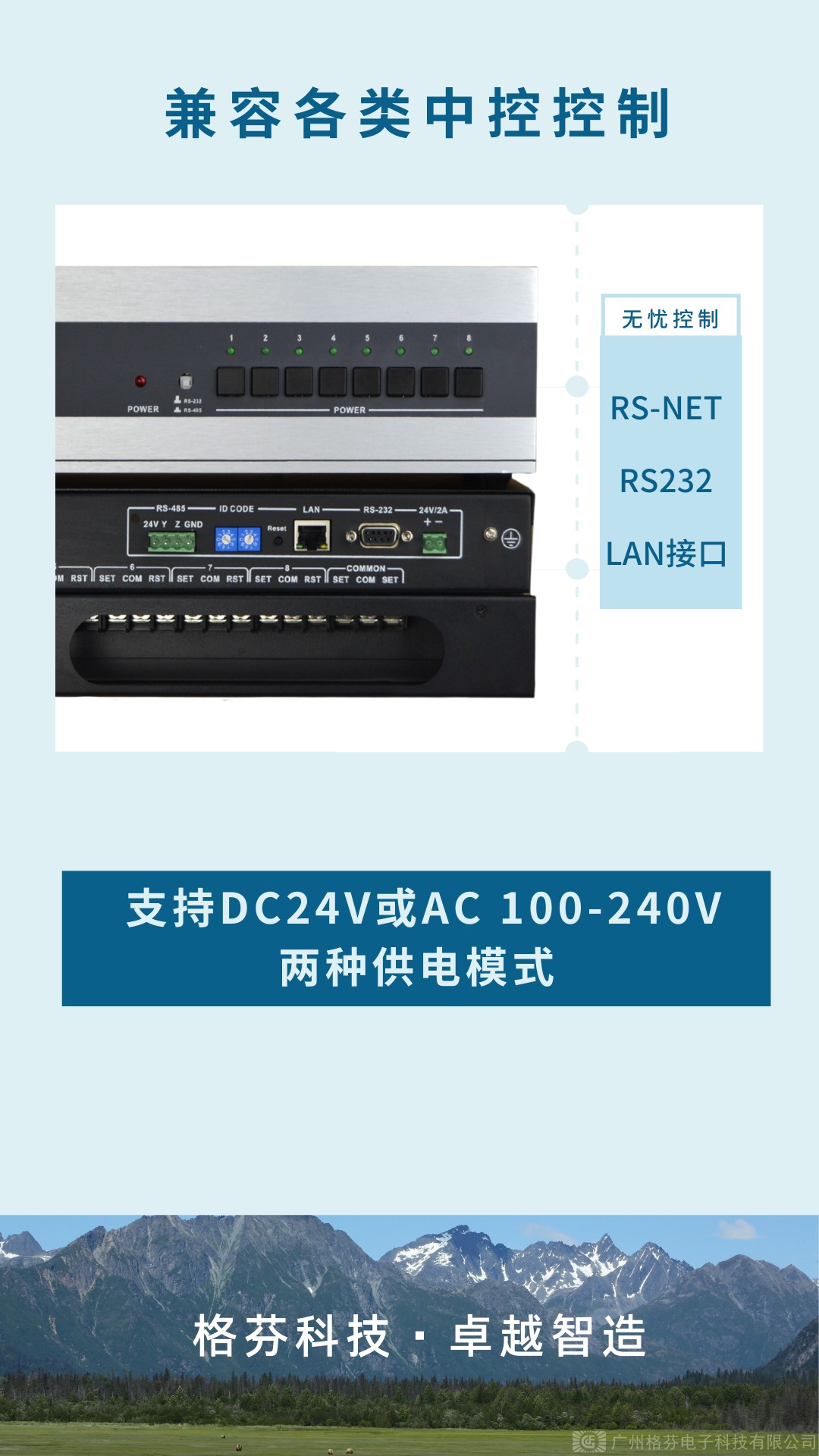

集成行业最大痛点之一是设备协议孤岛，快思聪、AMX、快捷、本地自研中控主机通信接口互不通用，部分电源控制器仅单一串口，无法同时对接电脑调试、中控主机远程控制。GF-SPMS8 搭载三重通信接口，一套设备覆盖本地调试、总线组网、云端远程三种控制场景，通信参数标准化，调试门槛极低。
1. RS-232 调试接口：标准 3PIN 排针，固定通用参数
机身配备独立 3PIN RS-232 排针接口，通信参数固定为波特率 9600、数据位 8、停止位 1、无校验，是行业通用标准串口参数。电脑通过串口转 USB 线直连设备，无需额外配置串口工具参数，即可单独控制单台设备、读取各路继电器状态，适合现场单机调试、设备故障排查。RS232 为点对点通信，适合机柜内部近距离调试，一台电脑一次仅对接单台 GF-SPMS8，调试稳定性不受总线其他设备干扰。
2. RS-485（RS-NET）总线接口：差分传输，远距离多设备组网
机身 RS-NET 端口采用 Y/Z 差分信号接线，标准 RS485 差分传输机制，抗电磁干扰能力远强于 RS232。布线仅需将多台设备 Y 脚互接、Z 脚互接、GND 共地，一条双绞线串联 255 台设备，传输距离最远可达 1200 米，整栋楼宇、多层展厅跨区域布线完全适配。内置光电隔离模块，将前端中控弱电总线与后端强电负载完全电气隔离，即便后端灯光、功放出现短路、漏电，也不会击穿中控主机串口芯片，从硬件层面保护整套控制系统核心设备。
3. 100M RJ45 网口 TCP/IP 网络控制，Web 可视化云端管控
设备自带百兆 RJ45 以太网接口，基于标准 TCP 协议传输控制指令，接入局域网路由器后，手机、平板、笔记本电脑可直接访问设备内置 Web GUI 网页管理界面，无需安装专用客户端软件。网页端支持单路开关、批量场景控制、实时通道状态回传、时序参数自定义，无人值守机房、远程运维场景优势显著。
网络控制适配所有主流中控品牌，包括 CRESTRON、AMX、CREATOR、GEFFEN 等可编程中控主机，中控程序仅需写入对应 IP 地址即可下发控制指令；同时支持局域网多终端同时访问，运维、管理人员可在办公室远程启停展厅、会议室所有设备，无需到现场机柜操作。
4. 多控制方式并行，切换无冲突
整机自带 RS-NET/RS232 硬件切换按键，可一键切换总线通信模式，串口、总线、网络三种控制通道独立工作，互不抢占指令优先级。例如中控主机通过 RS485 总线自动执行场景流程，同时运维电脑通过网口远程查看负载状态，面板按键随时可手动干预，多重控制逻辑并行运行，不会出现指令冲突、继电器卡死的问题。
三、核心安全防护机制：解决弱电控强电的电气风险
弱电中控驱动强电设备，触电、短路、浪涌击穿是项目最常见安全隐患，GF-SPMS8 从隔离、触点、过载、指示四大维度做多层防护，满足政企项目、教育场馆、广电演播室的安全验收标准。
-
光电隔离电气隔断：内置高速光电隔离芯片，控制信号回路与强电负载回路完全分离，强电侧漏电、短路不会反向传导至中控弱电总线，杜绝中控主机烧毁、触摸屏失灵事故。
-
大功率继电器触点防护：进口继电器触点带灭弧设计，开关大功率感性负载（功放、电机类窗帘 / 吊架）时，消除电弧侵蚀，延长继电器机械寿命，高频开关场景可稳定运行 10 万次以上。
-
全状态指示灯系统：机身正面集成 POWER 电源指示灯、ID 网络总线连接指示灯、数据收发指示灯，每一路通道配套独立状态指示灯，运维人员无需拆机，通过面板灯效即可快速定位故障通道、总线断连、网络离线问题。
-
宽幅负载兼容：同时适配交流 220V 大功率设备与直流低压设备，直流 30V 以内低压灯光、传感器供电也可直接控制，一套设备兼顾强弱电负载管理，不用分开采购低压继电器模块。
四、落地场景与配套系统方案，覆盖 90% 音视频集成项目
1. 多功能会议室 / 政企报告厅
单会议室部署 1 台 GF-SPMS8，8 路通道分别控制投影机、电动幕布、会议主灯光、氛围灯、功放、无纸化设备、升降摄像头、备用电源。搭配中控主机实现 “会议开始” 一键时序上电，“会议结束” 逆序断电，面板按键作为应急备用，会议设备长期稳定运行，大幅降低投影机、功放因瞬时电流损坏的维修频次。多楼层会议室可通过 RS485 总线级联数十台设备，中控机房统一管控全楼宇会议室电源。
2. 数字展厅、博物馆展馆
展厅存在大量电动展柜、互动灯光、投影设备、触摸一体机，分区域多台电源控制器组网。利用 255 级联地址码，整馆上百台设备通过一条总线统一管控；Web 网络远程控制功能支持闭馆后远程批量断电，无需运维人员逐间展厅巡查；常开常闭触点联动灯光模块，实现展品感应开灯、离开展品自动熄灯，降低展厅空载能耗。
3. 指挥中心、应急机动通信车
指挥中心大屏、KVM、监控主机、广播功放需要严格时序上电，避免多设备同时启动冲击电网；车载场景电压波动大，整机 AC110-240V 宽电源完美适配车载逆变电源，网络远程控制支持值班人员后台远程重启故障监控设备，减少现场值守工作量。
4. 广电演播室、专业影音影院
演播室灯光、专业后级功放属于大功率感性负载，单路 6600W 负载能力无需额外转接继电器；时序上电功能按照 “信号源→处理器→功放” 顺序启动，彻底消除开机电流杂音，保护音响单元，满足广电行业高标准影音供电需求。
配套拓展设备协同逻辑
整机可搭配 8 键可编程控制面板使用，面板通过 RS485 总线接入 GF-SPMS8，墙面嵌入式按键实现本地一键场景切换；同系列 16 路分布式电源管理系统可作为扩展单元，大型项目 8 路、16 路设备混合级联，灵活匹配不同点位负载数量需求，整套系统通信协议完全互通，调试逻辑统一，降低集成商程序开发成本。
五、选型对比总结：GF-SPMS8 对比市面常规电源控制器优势
-
供电方式：内置宽幅市电电源，无需外置适配器；竞品多为 DC24V 外接电源，布线繁琐易故障。
-
单路负载：30A/6600W 大功率继电器；竞品普遍 16A/20A，大功率负载需加中间继电器。
-
级联能力：255 台单总线级联；竞品多仅支持 99 台以内，大型项目需拆分多条总线。
-
通信接口：RS232+RS485+TCP/IP 三通道并行；竞品多仅单串口或单一网口，调试、组网二选一。
-
本地应急：8 路独立面板按键，内置时序模式；多数竞品无手动按键，中控宕机无法本地操作。
-
联动能力：每路常开 / 常闭双触点，硬件级联动第三方模块；竞品仅单路触点，无硬件联动逻辑。
-
运维便捷：Web 可视化网页管理，无需专用软件；竞品大多仅支持中控软件控制，无独立网页后台。
六、布线调试实操要点（工程落地干货）
-
RS485 多台级联接线：所有设备 24V、Y、Z、GND 端子分别并联，Y 接 Y、Z 接 Z，总线首尾设备可加装匹配电阻，远距离布线降低信号反射乱码。
-
网络控制调试：设备接入局域网后，通过串口工具读取本机 IP，电脑同网段访问 IP 地址进入 Web 后台，可自定义每路通道名称、延时上电时长。
-
常开常闭触点使用：控制电动窗帘、展柜感应灯光时，负载控制线接入 NO 触点，设备上电同步导通；NC 触点适用于断电后自动触发的设备，如应急照明。
-
时序功能启用：单机调试时长按 1 号面板按键 3 秒开启时序模式，可在 Web 界面自定义每一路上电延时 0-60 秒，适配不同设备启动等待需求。
结语
在智能音视频集成行业，电源控制器长期被当作 “辅助小配件”，但整套系统稳定性、运维成本、设备寿命完全由它决定。GF-SPMS8 打破传统时序器、简易继电器的功能局限，把大功率硬件负载、多协议跨品牌通信、远程云控、本地应急操作、大规模设备级联五大核心需求整合在一台 2U 机架设备内，兼顾小型会议室单机部署与上万平大型展馆多设备组网场景。格芬科技针对音视频集成行业多年项目痛点迭代优化这款分布式电源管理产品，从硬件功率、通信兼容性、电气安全、工程落地便捷性全方位适配一线集成商施工需求，不管是政企固定项目、移动车载场景，还是无人值守远程运维场馆，都能作为整套中控系统标准化电源执行单元，大幅简化项目设计、布线、调试全流程，长期降低设备运维与售后故障成本。
