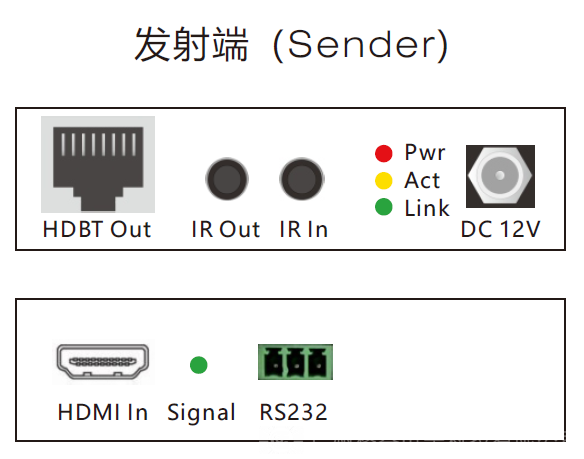

● HDBT Out： HDBaseT信号输出，接入网线；
● IR Out： 红外输出，接入红外发射延长线；
● IR In： 红外输入，接入红外接收延长线；
● Pwr： 电源指示灯，红色，上电常亮；
● Act： 状态指示灯，黄色，上电一秒闪一次；
● Link： 连接指示灯，绿色，发射和接收建立连接常亮；
● DC 12V： 电源接口，插入配送的电源适配器；
● HDMI In： HDMI接口，插入HDMI线接信号源（PC）；
● HDCP： 信号指示灯，绿色，有HDCP常亮，无HDCP快速闪烁；
● RS232： RS232透传；

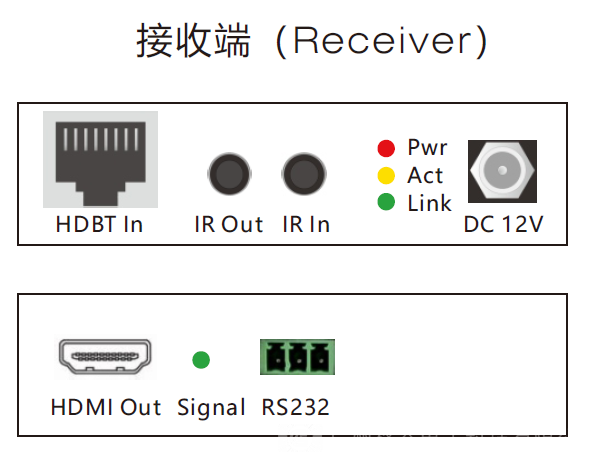

● HDBT In： HDBaseT信号输入，接入网线；
● IR Out： 红外输出，接入红外发射延长线；
● IR In： 红外输入，接入红外接收延长线；
● Pwr： 电源指示灯，红色，上电常亮；
● Act： 状态指示灯，黄色，上电一秒闪一次；
● Link： 连接指示灯，绿色，发射和接收建立连接常亮；
● DC 12V： 电源接口，插入配送的电源适配器，支持
POC单端供电；
● HDMI In： HDMI接口，插入HDMI线接信号源（PC）；
● HDCP： 信号指示灯，绿色，有HDCP常亮，无HDCP
快速闪烁；
● RS232： RS232透传；
