在政企总部、集团企业、大型园区的千人级、百平级大型会议室场景中，音视频系统早已不只是简单的画面播放工具，更是远程会商、工作汇报、商务洽谈、大型培训的核心载体。这类场地普遍存在空间跨度大、设备新旧混用、点位分散、中控需求复杂、装修颜值要求高等特点。传统分体式延长器、外置切换器、独立倍线器拼接而成的音视频前端系统，长期饱受布线杂乱、4K 信号远距离衰减、HDMI/VGA 双信号切换繁琐、高低分辨率画面失衡、高空设备取电难、多设备联动不畅等问题困扰。
一、大型会议室音视频系统的典型痛点
大型会议室区别于小型洽谈室、普通办公室会议室，场地面积通常在 80㎡以上，主流布局分为主席台发言区、两侧旁听区、后排观众区，部分还搭配远程视频会议分会场、移动发言点位、多路大屏 / 投影组合。结合行业落地案例，总结出八大高频痛点，也是当前多数老旧会议室改造、新建会议室规划时的核心难点。
1. 空间跨度大，传统视频线传输距离不足，4K 信号衰减严重
大型会议室的设备布局呈现明显分区：发言主机、笔记本、会议终端集中放置在主席台讲台、侧面多媒体柜；而主 LED 大屏、吊顶投影仪、辅屏分布在会场前端、两侧墙面，二者直线距离普遍在 30–100 米之间，部分狭长型会议室距离甚至突破 100 米。
常规 HDMI 线材有效传输距离仅 10–15 米，VGA 模拟线超过 8 米就会出现画面重影、色彩失真、横纹干扰。若使用传统线材强行拉远距离，只能加装多级信号中继器、放大器，不仅会进一步压缩画质、引入杂波，还会增加大量故障节点，一旦某一台中继设备故障，整路信号中断，直接影响整场会议开展。同时 4K@60Hz 高清会议画面带宽要求高，普通延长器带宽不足，极易出现画面卡顿、撕裂、音画不同步等问题。
2. 新旧设备混用，HDMI/VGA 双信号接入繁琐，外置设备堆积
大型会议室使用场景复杂，参会人员自带设备、单位固定设备、远程会议终端品类繁多：企业高管、外来访客多使用新款笔记本、平板（HDMI 接口）；单位存量工控主机、老式会议展台、传统台式机均为 VGA 接口，两种接口设备需要常态化交替使用。
传统解决方案是为两路信号分别配备独立延长器，再额外加装外置视频切换器与音频切换器。多台设备堆叠在讲台、机柜内，不仅占用有限空间，裸露的设备与线材还会破坏会议室庄重、整洁的整体环境。同时外置切换器依靠物理按键切换信号，大型会议现场人员繁杂，极易出现误触操作，临时切换信号的效率极低。
3. 分辨率不匹配，高低清设备混搭导致画面显示异常
大型会议室普遍配置 4K 高清 LED 大屏、高流明专业投影仪，对画面分辨率、显示比例要求极高。而现场部分老旧 VGA 设备输出分辨率仅为 1024×768、1280×800 等低规格信号，直接接入 4K 显示终端后，会出现画面拉伸、黑边严重、细节模糊、比例失调等问题，严重影响会议视觉体验。
传统设备仅具备信号转发功能，无画面倍线、分辨率调节能力，项目方只能额外采购外置倍线器、分辨率转换器。多设备串联后，接线复杂度翻倍，信号经过多次转接也会产生损耗，调试难度大幅提升，每次更换信号源都需要技术人员现场重新设置参数。
4. 布线杂乱不堪，明线外露，与高端装修风格相悖
大型会议室作为企业、单位的门面，装修设计偏向简约、大气、高端，对线路隐藏度要求极高。但传统音视频系统需要单独布设 HDMI 线、VGA 线、音频线、控制线、电源线，一路信号对应一组线材。讲台、地面、墙面、吊顶内线缆纵横交错，形成 “线缆蛛网”。
一方面，地面明线容易被参会人员踩踏、绊倒，存在安全隐患；另一方面，大量外露线材与外置设备拉低整体装修档次，后期清洁、线路整理、故障排查都十分困难。老旧会议室改造时，重新开槽布线工程量大、成本高，还会影响会议室正常使用。
5. 吊顶 / 高空设备取电困难，电源适配器运维压力大
为保证全场观看效果，大型会议室的投影仪、辅屏接收器大多安装在吊顶、高空墙面等隐蔽位置。这类点位没有预留强电接口，传统延长器接收端需要单独布设电源线与电源适配器，高空布线施工难度大、安全风险高。
多台分散的电源适配器长期工作，容易出现老化、接触不良、断电等故障。运维人员需要频繁登高检查供电状态，一旦适配器损坏，高空更换设备不仅耗时，还会中断会议进程，后期运维成本居高不下。
6. 中控联动能力弱，无法实现音视频 + 外设一体化管控
现代化大型会议室均配套智能中控系统，需要统一控制投影仪开关、电动幕布升降、会场灯光、音响功放、窗帘等外围设备。传统视频延长器、切换器
无 RS232 串口接口，无法实现控制指令透传。
想要实现集中管控，必须单独铺设 RS232 控制线，搭配独立中控模块。多条控制线并行铺设，再次加剧布线杂乱问题；同时多套设备协议互不兼容，容易出现指令延迟、控制失灵、设备不联动等问题，无法实现 “一键开启会议、一键关闭设备” 的智能化操作。
7. 协议兼容性差，高清视频播放黑屏、闪断频发
如今商务会议、培训宣讲会大量使用带版权保护的 4K 高清课件、影视素材、远程会议画面，这类信号搭载 HDCP 版权保护协议。传统低端传输设备不支持 HDCP 协议，播放加密内容时会出现
有声音无画面、黑屏、频繁闪断等故障。
此外，多数老旧设备缺少 EDID 自适应功能，信号源与大屏、投影仪的分辨率、刷新率无法自动匹配，经常出现开机无信号、切换信号后黑屏的情况，每场会议开始前都需要专人反复调试，严重影响会议效率。
8. 系统拓展性不足，无法适配多路信号与矩阵联动
部分超大型会议室、多功能会议中心，需要接入多路发言点位、移动信号源，后端搭配音视频混合矩阵实现信号分发、多屏同步显示。传统前端设备输出格式杂乱、协议不统一，对接混合矩阵时需要额外做信号转换。
后期若新增发言点位、新增大屏，原有架构无法灵活扩容，只能整体更换前端设备，改造成本高、施工周期长，不符合会议室长期迭代升级的需求。
以上八大痛点，是当前国内绝大多数大型会议室音视频系统的共性问题，而 GF-TPHD241 WP 面板式倍线切换传输器 依托 HDBaseT 核心技术、一体化墙插形态、集成化功能设计，从信号接入、传输、画质、布线、供电、控制、兼容、拓展八大维度，一站式解决所有难题，成为大型会议室新建与改造的主流选型。
二、GF-TPHD241 WP 核心参数与功能解读（适配大型会议室场景）
GF-TPHD241 WP 全称HDBaseT100 米墙插 4K 音视频信号无损无压缩延长器、面板式倍线切换传输器（发射端），是专为专业音视频场景打造的 86 型标准墙插设备，完美适配大型会议室墙面嵌入式安装。下面结合会议室使用场景，拆解每一项核心功能与参数，所有内容严格沿用官方原始资料。

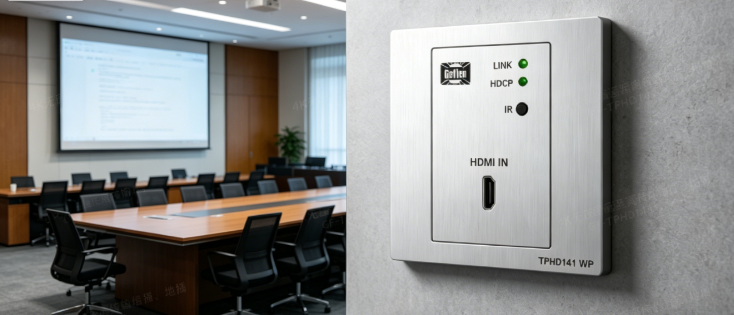

1. 一体化墙插形态，隐藏式安装，适配高端装修
设备采用行业通用标准墙插面板设计，可直接嵌入主席台墙面、多媒体接口区、两侧墙面点位，线路全部隐藏于墙体、地面线槽内部，完全杜绝明线外露问题。无需摆放外置机箱设备，保持会议室整体整洁大气，完美匹配高端办公、政务会议室的装修标准。设备可与装修施工同步预埋，新建、改造项目都能轻松落地，施工效率大幅提升。
2. HDMI+VGA 双路输入 + 同步音频，内置切换，告别外置设备
针对大型会议室新旧设备混用的现状，设备原生搭载
1 路 HDMI 视频输入、1 路 VGA 视频输入，同时配备
1 路与 VGA 同步切换的音频接口。一台设备即可完成高清数字信号与传统模拟信号的接入，内置硬件切换模块，无需额外采购外置视频切换器、音频切换器，减少设备数量、接线节点与故障点。
工作人员可通过后台中控远程切换信号，无需现场触碰设备，彻底避免会议现场误操作问题，适配多人使用、高频切换信号的大型会议场景。
3. 专业倍线功能，智能适配分辨率，优化大屏显示效果
这是针对大型会议室 4K 大屏 + 老旧 VGA 设备混搭的核心功能：
-
内置独立倍线器，可将低分辨率 VGA 信号最高倍线至 1920×1200输出，彻底解决低清信号在 4K 大屏上模糊、黑边、拉伸的问题；
-
VGA 输出分辨率支持通过RS232 串口指令远程调节，可选 1280X720、1280X800、1360X768、1600X1200 等主流规格，可根据现场投影仪、LED 大屏的参数提前预设，实现分辨率精准匹配；
-
兼容 HDMI1.3 标准，HDMI 信号最高支持4K@60Hz 4:2:0，带宽高达 10.2Gbps，全程无损传输 4K 高清会议画面、远程会商画面，音画同步无延迟，满足高端会议画质要求。
4. HDBaseT 长距离无损传输，单网线突破百米距离限制
设备搭载成熟的 HDBaseT 传输技术，以工程通用的 CAT5e/6 类（超五类 / 六类）网线作为传输介质，完美适配大型会议室大跨度布局：
-
单根网线独立传输音视频信号，标准传输距离可达100 米，完全覆盖绝大多数大型会议室；
-
搭配同系列 HDBaseT 接收器使用时，最大传输距离延伸至120 米，可满足超长狭长型会议室、主会场 + 分会场联动的远距离传输需求；
-
数字化无损无压缩传输，信号全程无损耗、无延迟、无干扰，对比传统 HDMI/VGA 线材，稳定性提升数倍，即使在会场空调、灯光等强电磁环境下，也能保证画面纯净。
5. POC 远端供电，解决高空吊顶设备取电难题
设备支持
POC 网线供电功能，依托 HDBaseT 5Play 集成传输特性，传输网线可同时为远端 HDBaseT 接收器供电。吊顶投影仪、高空辅屏对应的接收端，
无需单独布设电源线与电源适配器，从根源上解决高空点位取电困难、适配器故障频发的问题。
一方面降低高空施工难度与安全隐患，另一方面减少电源设备数量，简化运维流程，大型会议室多点位部署时，优势尤为明显。
6. RS232 双向串口控制，实现全会场设备智能联动
集成 RS232 串口接口，支持串口指令控制与双向通讯，是打造大型会议室智能中控系统的关键：
-
本地控制：中控主机可通过 RS232 指令，远程切换设备信号、调节 VGA 分辨率、设置设备参数，实现 “无人现场操作”；
-
双向透传：与远端接收器的 RS232 接口联动，控制指令双向传输，可远程控制投影仪开关机、电动幕布升降、灯光切换、音响功放音量调节；
-
状态回传：远端设备运行状态可通过串口回传至中控平台，运维人员在值班室即可实时查看所有传输设备的工作状态，提前预判故障。
整套音视频设备与会场外设形成一体化管控，真正实现大型会议室 “一键会议模式”“一键离场模式”。
7. HDCP+EDID 双协议加持，杜绝黑屏、闪断、播放异常
-
HDCP 协议：兼容高清版权保护协议，可正常传输带加密的 4K 课件、远程会议画面、正版视频素材，彻底解决 “有音无画、频繁黑屏” 的播放故障；
-
EDID 自适应功能：设备自动读取大屏、投影仪的分辨率、刷新率参数，自动匹配信号源输出格式，开机、切换信号时无需人工调试，即插即用，保障每场会议稳定开场。
8. 无缝对接混合矩阵，系统灵活扩容
GF-TPHD241 WP 可作为前端信号采集节点，完美对接大型会议室后端
音视频混合矩阵。多个墙面墙插采集的 HDMI/VGA 信号，通过网线统一汇总至矩阵，由矩阵实现多路信号分发、多屏同步显示、画面漫游开窗。
后期若新增主席台发言点位、移动临时信号源、新增显示大屏，仅需增加一台 GF-TPHD241 WP 墙插、布设一根网线接入现有网络与矩阵即可，无需改造核心系统，扩容成本低、施工快，满足会议室长期升级需求。
三、GF-TPHD241 WP 大型会议室完整落地部署方案
结合大型会议室主流布局（主席台 + 主大屏 + 吊顶投影 + 智能中控 + 混合矩阵），分为点位规划、线路布设、系统联动、场景化使用四个部分，方案兼顾新建项目与老旧改造项目，具备极强的落地性。
（一）整体布局与点位规划
以200㎡标准大型政企会议室为例，会场包含主席台（2 个固定发言点位）、1 个移动临时发言区、前端 1 套 P2.5 4K LED 主大屏、2 台吊顶高清投影仪、后端机房音视频混合矩阵 + 中控主机。
-
固定点位：在主席台左右两侧墙面各嵌入 1 台 GF-TPHD241 WP 墙插，作为主力信号接入节点，用于接入领导办公主机、固定会议终端；
-
临时点位：在会场侧面多媒体墙嵌入 1 台墙插，作为访客笔记本、临时播放设备的接入点位，灵活适配外来参会人员设备；
-
接收端部署：主大屏、2 台吊顶投影仪后端分别搭配 HDBaseT 接收器，接收器隐藏于大屏机柜、吊顶内部，不破坏会场外观；
-
核心机房：所有墙插通过六类网线汇总至后端机房的音视频混合矩阵与网络交换机，中控主机统一接入整套系统，实现集中管控。
（二）线路布设方案（极简布线，隐藏化施工）
大型会议室优先利用原有墙体预埋管线，老旧改造项目无需大面积开槽：
-
信号接入线：主席台主机、会议终端、访客笔记本，直接通过短线接入墙插的 HDMI/VGA + 音频接口，短线隐藏于讲台内部，无外露线材；
-
主干传输线：所有墙插统一使用六类网线作为主干线，沿墙体、地面预埋线管铺设，单根网线同时传输视频、音频、控制信号与 POC 供电，一根网线替代传统 4–5 根独立线材，布线量减少 70% 以上；
-
控制线：墙插 RS232 接口通过控制线接入会场智能中控主机，实现指令互通，控制线同步预埋隐藏；
-
远端供电：吊顶、大屏处的 HDBaseT 接收器全部启用 POC 网线供电，全程不布设电源线，高空区域零电源适配器。
（三）系统联动设置（智能中控 + 混合矩阵）
-
参数预设：技术人员提前通过 RS232 串口，根据主大屏、投影仪的分辨率，为每一台墙插预设 VGA 倍线参数，后续使用无需重复调试；开启 EDID、HDCP 功能，保障各类信号正常播放；
-
中控联动：在中控系统内设置场景模式，例如「会议模式」：一键切换至主席台主机信号→自动降下电动幕布→开启投影仪与大屏→调至标准灯光与音响音量；「结束模式」：一键关闭所有显示设备→升起幕布→关闭会场主灯，全程自动化运行；
-
矩阵调度：前端多路墙插信号接入混合矩阵后，可实现单信号多屏同步播放、多路信号分屏显示，满足大会汇报、分会场联动、多内容对比展示等复杂需求。
（四）分场景使用流程
-
内部工作会议：使用主席台固定 VGA/HDMI 主机，中控一键切换信号，4K 画面同步输出至大屏与两台投影仪，全场观看无死角；
-
外来访客汇报：访客自带笔记本直接接入侧面墙插 HDMI 接口，即插即用，EDID 自动适配分辨率，无需专人调试；
-
远程视频会议：远程会议终端接入墙插，HDCP 协议保障远程高清画面稳定传输，RS232 联动音响、摄像头，实现音视频一体化会商；
-
大型培训宣讲：多台发言设备交替使用，通过中控远程切换信号，全程不中断培训流程。
四、方案价值总结：对比传统方案的八大核心优势
结合大型会议室的使用需求，将 GF-TPHD241 WP 与传统分体式设备方案进行对比，梳理落地后的核心价值，也是会议室改造、新建项目选型的核心参考：
1. 颜值与安全双提升，适配高端会务场景
标准墙插嵌入式安装，线路全部隐藏，告别杂乱线材与外置设备，契合大型会议室高端、庄重的装修定位；地面无明线，彻底杜绝人员踩踏、绊倒的安全隐患，适合人流密集的大型会议。
2. 设备高度集成，精简架构，降低故障概率
一台设备整合信号切换器 + VGA 倍线器 + HDMI 延长器 + 音频转接器 + 串口转接模块五台设备的功能，设备数量大幅减少，接线节点随之减少，故障点降低 60% 以上，会议运行稳定性显著提升。
3. HDBaseT 百米无损传输，完美适配大跨度场地
依托 HDBaseT 技术，六类网线实现 100–120 米无压缩 4K 信号传输，无需加装中继器，画面清晰、音画同步，彻底解决大型会议室空间跨度大、信号衰减的核心痛点，线材通用、采购成本低。
4. 倍线 + 分辨率可调，统一全场显示画质
针对新旧设备混搭场景，VGA 信号智能倍线至高清规格，支持远程分辨率调节，全场大屏、投影仪画面比例统一、画质清晰，告别黑边、模糊、拉伸等问题，提升会议视觉体验。
5. POC 网线供电，简化高空运维
远端接收器通过网线供电，吊顶、高空点位无需单独拉电，减少电源适配器，降低高空施工与运维难度，设备供电更稳定，减少因电源故障导致的会议中断。
6. RS232 双向中控，打造全智能会议室
双向 RS232 串口实现音视频设备与幕布、灯光、投影仪、音响的一体化联动，支持场景模式一键切换，简化操作流程，普通会务人员即可上手，无需专业技术人员现场值守。
7. 双协议兼容，运行稳定，即插即用
HDCP 协议支持加密高清视频播放，EDID 自动适配显示终端参数，开机、切换信号零黑屏、零闪断，每场会议开场高效顺畅，大幅降低技术调试工作量。
8. 高拓展性，适配长期迭代，性价比更高
无缝对接音视频混合矩阵，多路信号灵活调度；后期新增点位、大屏仅需增补墙插与网线，无需改造核心系统，项目生命周期长，对比传统固定端口设备，长期综合成本更低。
五、总结
大型会议室作为政企单位对外展示、内部协同的核心空间，音视频系统的稳定性、易用性、美观性、智能化直接影响会务效率与单位形象。传统分体式设备拼接方案，受限于技术形态，无法从根本上解决长距离传输、混合信号接入、布线杂乱、中控联动等一系列问题。
GF-TPHD241 WP 面板式倍线切换传输器，以 HDBaseT 成熟传输技术为底座，结合墙插一体化形态、内置切换、画面倍线、POC 供电、RS232 双向控制、HDCP/EDID 协议兼容等全维度功能，精准匹配大型会议室的复杂使用场景。在新建项目中，它可以简化布线架构、缩短施工周期、降低综合造价；在老旧会议室改造项目中，它无需大规模破墙施工，以最小改动完成系统升级。
从会务使用角度，它实现了 HDMI/VGA 新旧设备无缝切换、4K 高清画面无损传输、全场设备智能联动，让会议开展更顺畅；从运维角度，它精简设备、减少故障、简化调试，大幅降低后期运维压力；从长期发展角度，它具备灵活的拓展能力，可伴随会议室业务升级持续使用。
目前该设备已广泛应用于政府机关、集团企业、大型园区、会议中心等各类大型会议室项目，是当下大型会议室音视频前端接入、信号长距离传输的高性价比优选方案，也是音视频集成商、弱电工程师在大型会务项目中的核心选型产品。
