国产化32位嵌入式智能中控面板技术架构与应用解析

在智能化工程领域，会议室、展示厅、多媒体教室等场景对设备集中管控的需求日益多元，传统中控设备存在部署受限、接口单一、开发性弱等问题，难以适配复杂的智能联动场景。格芬科技GF-PR8可编程控制面板为基础升级的国产化32位嵌入式智能中控面板，依托全国产化芯片打造非PC机插卡式硬件架构，融合红外学习、多串口通信、POE双供电、ONVIF协议兼容等核心技术，支持本地、私有云、公有云多部署模式，同时具备丰富的编程开发与网络通信能力，成为智能中控领域的新一代核心控制终端，完美适配各类智能化工程项目的设备管控与场景联动需求。

一、全自主硬件架构，筑牢多场景部署基础

本款智能中控面板核心搭载32位嵌入式系统，摒弃传统PC机插卡式设计，从硬件底层实现架构简化与稳定性提升，避免了插卡式设备的兼容性问题与故障风险，设备运行功耗更低、响应速度更快，满足7×24小时不间断工作的工程需求。硬件芯片采用全国产化方案，实现核心元器件的自主可控，不仅降低了供应链风险，更在适配国内智能化工程的定制化需求上具备天然优势。

在部署模式上，设备突破传统本地管控的限制，支持本地、私有云、公有云多种部署方式，可根据项目规模灵活选择：小型会议室、教室等场景可采用本地部署，实现设备的近距离集中管控；大型展馆、企业园区等场景可通过私有云搭建专属管控平台，保障数据安全；跨地域的连锁场馆、远程办公场景则可依托公有云实现设备的统一调度，真正实现“一处部署，全域可控”。

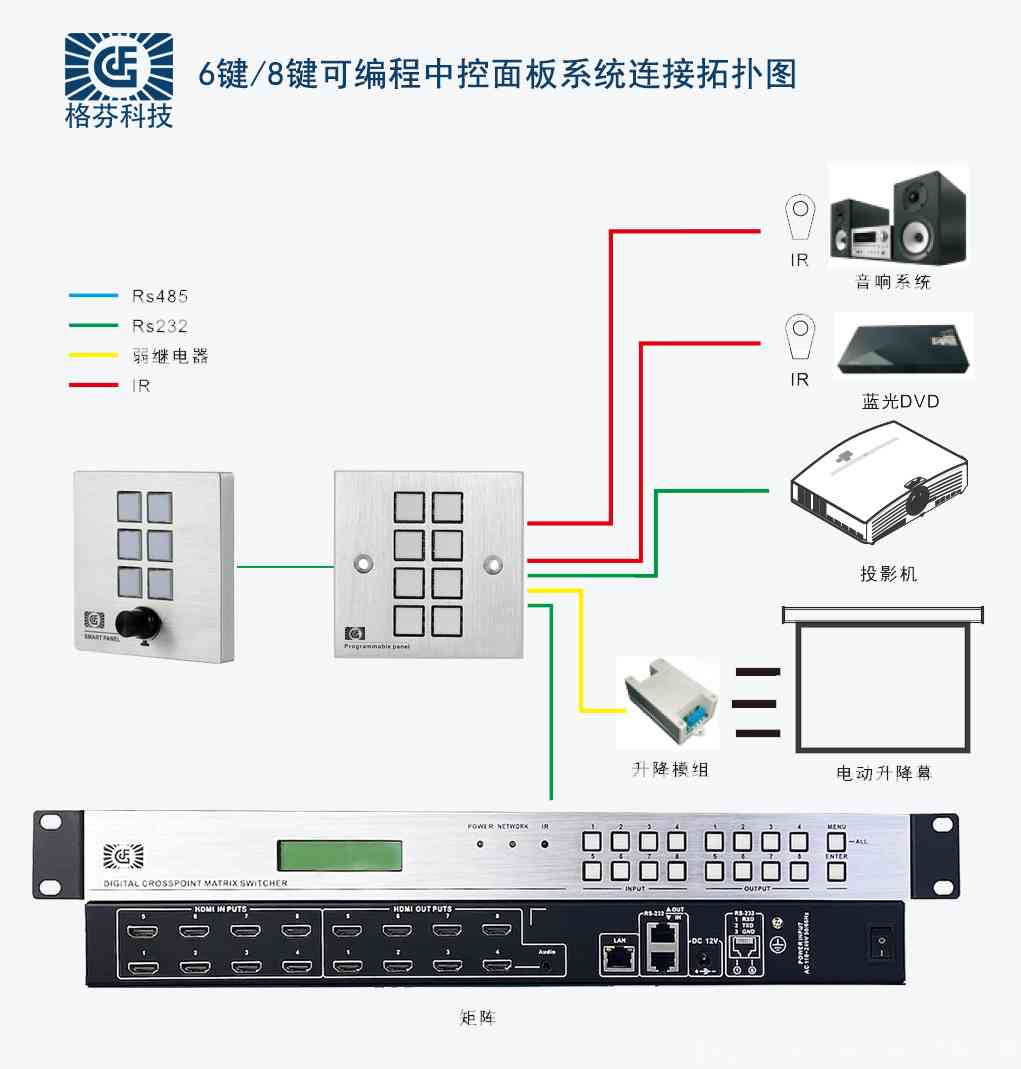

硬件接口设计上，设备延续并升级了GF-PR8的丰富接口优势，同时结合工程实际需求进行优化：配备一组可编程双向RS-232接口、一组双向可编程RS-485接口，兼容传统串口设备的通信需求，可直接对接摄像机、投影机、音响系统等外设，其中RS-485接口支持MODBUS协议，可与工业级传感器、控制器实现无缝对接，拓展工业智能化场景的应用；新增一组可编程GPIO接口（5V），支持外接各类开关、传感器等外设，实现设备的状态检测与联动控制，丰富了中控系统的输入输出能力。同时，设备配备一组对外输出12V 1.0A接线端子，可为小型外设提供稳定供电，减少外部电源布线，简化工程安装。

二、多模式控制技术，实现全品类设备兼容

（一）红外精准控制，适配多品牌外设

设备内置专业红外学习模块，支持20-80K红外频率范围，覆盖市面绝大多数红外控制设备的频率需求，可通过RS232或USB连接电脑完成红外码值的学习与存储，学习过程简单高效，码值存储稳定。配备两组独立红外输出控制接口，接口之间相互独立，可同时控制两台不同的红外设备，解决了传统中控红外接口共用的冲突问题，提升了设备控制的灵活性。红外控制功能可与面板按键编程联动，实现一键触发红外指令，完成投影机、蓝光DVD、空调等设备的开关与参数调节，适配多媒体教室、会议室的一键场景控制需求。

（二）射频无线控制，实现大范围设备组网

设备外置高增益射频天线，无线信号传输距离远、抗干扰能力强，可控制不少于200个RF模块，支持对无线灯光、无线窗帘、无线继电器等射频设备的集中管控，无需复杂的有线布线，即可实现对场景内无线设备的灵活调度。射频控制与串口控制、红外控制可实现联动编程，打造“有线+无线”的全维度设备控制网络，适配展示厅、大型会议室等布线难度大、设备分布散的场景。

（三）ONVIF协议兼容，实现云台球机远程操控

针对视频监控与智能联动的需求，设备全面支持ONVIF协议，可实现对云台球机的远程异地操作，包括云台的上下左右转动、镜头的变焦变倍、预置位调用与设置等功能。通过ONVIF协议，中控面板可直接获取云台球机的RTSP视频流地址，实现监控画面与中控系统的联动，同时支持对多台云台球机的同步控制，误差控制在肉眼不可见范围，满足指挥中心、展馆等场景的视频监控与设备联动需求。

三、双模式供电与以太网可编程，适配复杂工程环境

（一）POE双供电设计，简化布线提升可靠性

设备创新采用POE供电+POE对外输出的双供电模式，一方面支持标准POE供电，通过网线即可实现数据传输与设备供电，无需单独布置电源线，大幅简化工程布线，尤其适用于墙面嵌入式安装、天花板吊装等布线空间有限的场景；另一方面，设备支持POE对外输出12V 1.0A电源，可为连接的POE外设提供稳定供电，实现“一缆供电，多机受益”，提升了中控系统的供电整合能力，降低了工程施工与后期维护的成本。

（二）以太网动态可编程，打造多协议通信网络

设备搭载高性能以太网通信模块，支持Socket、WS、HTTP-get/post、TCP、UDP、MQTT等多种网络协议的动态可编程，可根据实际需求灵活配置通信方式，适配不同的网络场景与设备对接需求。其中，TCP协议凭借可靠的面向连接传输特性，用于核心控制指令、设备状态数据的传输，确保指令下发与数据反馈的精准无误；UDP协议以高效无连接传输为优势，用于实时数据流、快速唤醒指令的传输，保障场景联动的即时性；MQTT协议则适用于物联网设备的远程通信，可实现中控面板与物联网云平台、智能传感器的无缝对接，打造物联网化的智能中控系统。

以太网可编程功能支持动态创建Socket服务，可根据工程需求搭建专属的通信服务端，实现多台中控面板、外设与管控平台之间的点对点、点对多点通信，同时支持域名通讯，可通过域名解析实现对远程设备的访问与控制，解决了跨网段、跨地域通信的IP地址限制问题。

四、全维度开发与数据能力，支撑定制化场景联动

（一）多语言编程与逻辑开发，适配个性化需求

设备具备强大的开发能力，支持C语言编程和逻辑程序开发，工程师可根据工程项目的个性化需求，进行底层程序的编写与逻辑算法的开发，实现设备控制的定制化。同时，设备兼容GF-PR8的PR8 Builder软件，支持图形化编程，降低了非专业开发人员的操作门槛，可快速完成按键编程、接口配置、场景联动等功能的设置，实现“专业开发+快速配置”的双重开发体验。

（二）丰富数据处理能力，保障数据安全与同步

设备支持自定义数据库进行数据存储，可对设备状态数据、操作日志、红外码值、编程逻辑等信息进行本地存储，同时支持与云端数据库的同步，实现数据的异地备份与全域共享。在数据安全与校验方面，设备内置MD5、SHA、CRC等常规算法，其中MD5算法可实现快速的文件完整性检查，SHA算法提供高安全性的散列校验，CRC算法则用于数据传输中的错误检测，三重算法保障了数据存储与传输的完整性和安全性，避免数据丢失或篡改。

针对数据交互与解析，设备全面支持JSON编程和数据解析，可实现与各类云平台、第三方系统的数据格式兼容，快速完成数据的序列化与反序列化，提升了中控系统与外部系统的对接效率。同时，设备支持动态时间戳和时间戳还原功能，可对所有操作指令与数据记录添加时间戳，实现操作行为的精准追溯，便于工程后期的故障排查与日志分析。

（三）多端同步与远程组网，实现全域协同管控

设备支持触摸屏多端同步以及平台信息同步，可实现中控面板、触摸控制屏、云端管控平台之间的信息实时同步，操作指令可在多端之间无缝切换，满足多人协作管控的需求。例如，工程师可在云端平台编写编程逻辑，同步至现场的中控面板与触摸屏；现场操作人员可通过触摸屏下发指令，操作日志同步至云端平台，实现“云端开发、现场执行、全域监控”。

依托强大的网络通信能力，设备支持远程异地组网通讯，可通过公网、专网搭建跨地域的中控组网，实现不同城市、不同场馆的设备统一管控与场景联动。同时，设备支持邮件提醒动态编程，可将设备故障、状态异常、操作触发等事件设置为邮件提醒，工程师可实时接收设备告警信息，实现远程运维，大幅提升了中控系统的运维效率，降低了运维成本。

五、工程化设计与拓展，适配多场景落地应用

在物理设计上，设备延续了GF-PR8的嵌入式安装优势，可直接嵌入墙面或桌面，根据工程标准开孔尺寸施工，孔深仅需25mm，安装便捷，不占用额外空间，与装修风格高度融合。同时，设备保留了ID级联功能，最多可级联99台设备，其中相互作用机器可达10台，通过唯一ID（01～99）识别每一台设备，可实现多台中控面板的协同工作，适配大型展馆、多层办公楼等大空间场景的设备管控。

在应用场景上，该款智能中控面板可广泛应用于会议室、展示厅、教室、多媒体教室等传统场景，实现投影机、音响、幕布、灯光等设备的一键联动；同时，凭借其国产化芯片、工业级通信协议、远程组网能力，可拓展至工业控制、智慧展馆、智能楼宇、远程指挥中心等高端场景，成为智能化工程的核心控制终端。

六、总结与展望

国产化32位嵌入式智能中控面板以全国产化芯片为核心，以32位嵌入式系统为基础，融合了红外学习、射频控制、ONVIF协议兼容、POE双供电等核心技术，同时具备丰富的接口、强大的编程开发能力与多协议网络通信能力，解决了传统中控设备部署受限、接口单一、开发性弱、跨地域管控难等问题。

在智能化与国产化深度融合的背景下，该款中控面板不仅实现了核心硬件的自主可控，更在功能上实现了对传统中控设备的全面升级，为国内智能化工程项目提供了高性价比、高可靠性、高定制化的控制解决方案。未来，随着物联网、云计算、人工智能技术的不断发展，该款中控面板将进一步融合边缘计算、本地AI等功能，实现设备的智能感知、自主决策与全域联动，为打造更智能、更高效、更安全的智能化场景奠定坚实基础。

核心关键词：32位嵌入式系统、全国产化芯片、智能中控面板、红外学习、RS232/RS485、MODBUS协议、POE供电、ONVIF协议、云台球机、以太网可编程、MQTT、TCP/UDP、JSON解析、C语言编程、远程异地组网、多端同步、RF模块、GPIO接口、MD5/SHA/CRC
