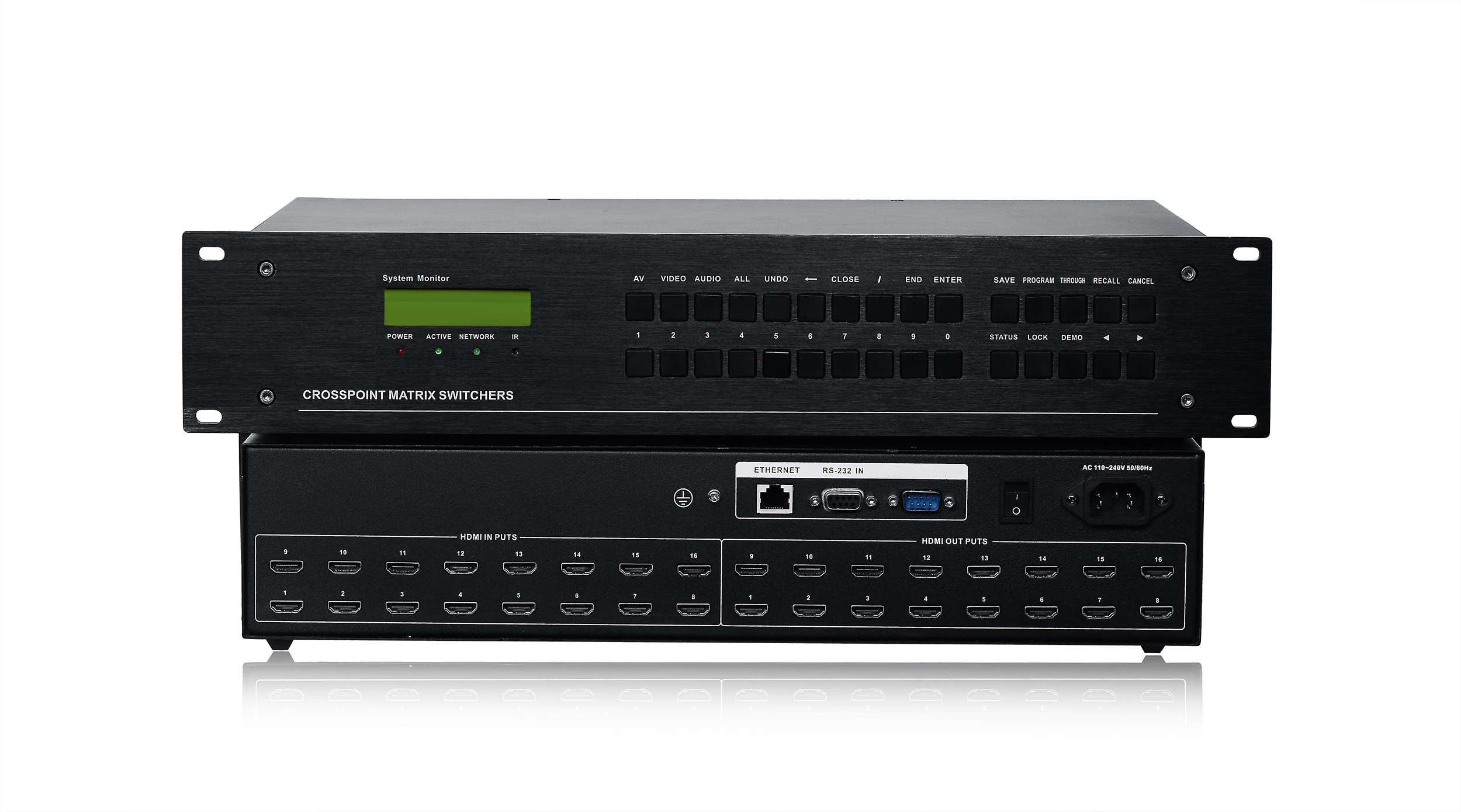

GF-HDMI1616US 4K@60 16x16矩阵技术解析与工程应用实践
在高端音视频工程、智慧会议、安防监控中心、专业展厅等场景中，多路HDMI信号的高效调度、超高清传输与灵活适配，是保障系统稳定运行与体验升级的核心需求。格芬GF-HDMI1616US 4K@60 16x16矩阵，专为多信号协同传输场景量身打造，支持16路HDMI输入到16路HDMI输出的高清视频与多通道数字/模拟音频同步传输，凭借4K@60Hz 4:4:4全色度采样的超高清画质呈现，以及每个输出通道独立分辨率缩放的核心优势，破解传统矩阵画质损耗、输出适配性差、音视频不同步等痛点，成为中小型音视频工程的高性价比优选解决方案。本文将从核心技术、功能特性、工程适配优势及典型应用场景等维度，为行业从业者全面解读该矩阵的产品价值与实操要点。
相较于传统16x16 HDMI矩阵，GF-HDMI1616US在超高清传输能力与灵活适配性上实现双重突破，既保留了矩阵切换器的高稳定性与便捷操控性，又兼顾了4K时代对画质与多终端适配的严苛要求，无需额外信号转换设备，即可实现多路HDMI信号的交叉切换、同步传输与个性化输出适配，广泛适配各类需要多路信号调度的专业场景，为音视频工程部署提供高效、便捷、可靠的核心支撑。
一、 核心技术亮点：超高清传输+灵活适配，兼顾画质与实用性
1. 4K@60Hz 4:4:4超高清传输，还原极致画质细节
GF-HDMI1616US矩阵核心支持4K@60Hz超高清视频传输，搭配4:4:4全色度采样技术，能够完整保留每一个色彩细节，呈现顺滑细腻的色彩过渡与清晰锐利的画面质感，彻底避免传统矩阵4:2:2、4:2:0采样模式导致的色彩失真、边缘模糊、细节丢失等问题，还原视频信号最真实的本色。无论是高清影视素材、专业设计方案，还是监控画面，都能实现高保真呈现，满足专业会议、展厅演示、医疗影像预览等对画质要求较高的场景需求。
矩阵兼容HDMI全系列协议，接口带宽充足，可稳定支撑4K@60Hz信号的高速传输，传输过程无压缩、无卡顿、无延迟，信号切换响应迅速，切换过程无黑屏、无闪烁，确保超高清画面的流畅呈现。同时兼容HDCP加密协议，可直接接入带有加密保护的HDMI信号源（如蓝光播放器、高清机顶盒、专业图形工作站），无需额外解密设备，提升系统适配性，避免信号兼容问题带来的工程困扰。
2. 16路音视频同步传输，多格式音频兼容
格芬矩阵采用一体化音视频传输设计，支持16路HDMI输入与16路HDMI输出的全交叉切换，可实现高清视频与多通道数字、模拟音频的同步传输，无需额外部署音频传输线路，大幅简化工程布线，降低部署成本。音频方面兼容AAC、G711a、G711u、PCM等多种主流音频格式，采样频率不低于48K/24位，搭配HDMI嵌入式音频传输技术，实现音视频同步无延迟，避免出现“声画不同步”的尴尬，满足专业音频播放、会议语音传输等场景的音质需求。
矩阵支持音频信号的独立切换与同步切换，可根据实际需求灵活设置“音视频同步切换”或“音频独立切换”模式，适配不同场景下的音视频调度需求，例如会议场景中可单独切换音频信号，实现不同发言设备的灵活切换，提升场景实用性。
3. 单通道独立分辨率缩放，适配多终端显示
这是GF-HDMI1616US矩阵的核心差异化优势——每个输出通道均可单独进行分辨率缩放。在实际工程部署中，往往存在多个显示终端分辨率不一致的情况（如部分终端为4K、部分为1080P、部分为720P），传统矩阵需额外配备分辨率转换器才能实现适配，不仅增加成本，还可能导致画质损耗。
该矩阵无需额外设备，可针对16路输出通道分别设置分辨率，支持4K@60Hz、1080P@60Hz、720P@60Hz等多种分辨率自由缩放，缩放过程中可保持画面比例不变、细节不丢失，确保不同分辨率的显示终端都能呈现清晰、完整的画面。无论是多规格显示器拼接、不同场景显示终端混用，还是临时增加显示设备，都能灵活适配，大幅提升工程部署的灵活性与便捷性，降低后期维护成本。
二、 功能特性：高稳定、易操控，适配工程级应用需求
1. 全交叉无缝切换，支持多种切换模式
GF-HDMI1616US支持16路输入与16路输出的全交叉切换，任意一路输入信号可切换至任意一路或多路输出终端，支持“点对点切换”“多路同步输出”“循环切换”等多种切换模式，适配不同场景的信号调度需求。例如，安防监控场景中可将多路摄像头信号循环切换至同一显示器，会议场景中可将主讲设备信号同步输出至所有显示终端，操作灵活便捷。
矩阵采用高速数字交换技术，切换速度快，切换过程无黑屏、无卡顿、无信号丢失，避免因信号切换影响使用体验，尤其适合需要频繁切换信号的会议、指挥、监控等场景。同时具备长线输入自动均衡功能，可对长距离传输或低质量线材造成的信号损耗进行独立自动补偿，减少附加输入信号处理设备的使用数量，降低工程成本。
2. 多方式操控，兼顾便捷性与专业性
为适配工程级管控需求，矩阵支持多种操控方式，兼顾现场操作与远程管控的便捷性：
-
本地操控：配备水晶按键面板，按键反馈清晰，可直接在设备上进行信号切换、分辨率设置、模式调节等操作，无需额外设备，适合现场快速调试与应急操作；
-
远程管控：支持RS-232通讯接口，可连接中控系统实现集中管控，同时兼容红外遥控，可通过遥控器实现远距离信号切换，适配大型展厅、会议中心等不便现场操作的场景；
-
工程适配：支持EDID现场可擦写与EDID学习功能，可根据显示终端与信号源的特性，自定义EDID参数，避免因EDID不兼容导致的画面异常、无信号等问题，大幅提升工程适配性，降低调试难度。
3. 高稳定性设计，适配工程级长期运行
GF-HDMI1616US采用工业级硬件设计，选用高性能芯片与优质接口，具备超强的抗干扰能力与稳定性，可适配-20℃~70℃宽温环境，能够承受复杂工程场景的环境考验，完美支撑7×24小时不间断运行，满足监控中心、指挥中心等关键场景的长期运行需求。
设备内置国际通用自适应电源，支持100VAC~240VAC宽电压输入，可适配不同地区的电压标准，避免因电压波动导致设备故障；同时具备掉电记忆功能，断电后可保存当前的信号切换状态、分辨率设置等参数，再次通电后自动恢复，无需重新调试，减少工程维护工作量。机身采用标准机架式设计，尺寸适配常规机房机架，便于安装部署与后期维护。
4. 丰富接口扩展，适配多元工程场景
矩阵配备完善的接口，全方位适配工程级部署需求，无需额外扩展模块：
-
HDMI接口：16路HDMI输入（HDMI-A母接口）、16路HDMI输出（HDMI-A母接口），支持4K@60Hz 4:4:4信号传输，接口接触稳定，传输损耗低，建议输入输出距离不超过15米（推荐使用认证HDMI专用线材）；
-
控制接口：2路RS-232通讯接口（RJ45型），支持中控系统连接与参数调试，波特率可灵活设置，适配不同中控设备；
-
辅助接口：配备电源接口、红外接收接口，支持红外遥控与稳定供电，同时预留状态指示灯，可实时显示设备运行状态、信号连接状态，便于现场调试与故障排查。
三、 典型工程应用场景：覆盖多行业，适配多元需求
1. 高端多媒体会议中心
适配中小型会议中心、多功能会议室，可接入电脑、笔记本、视频会议终端、蓝光播放器等16路HDMI信号源，输出至会议室大屏、投影仪、参会人员显示器等16路显示终端。通过单通道分辨率缩放功能，可适配不同规格的显示设备，实现会议内容、视频会议画面的同步呈现与灵活切换；音视频同步传输功能，可确保会议语音与画面同步，提升会议体验；支持中控系统管控，可实现信号切换、模式调节的自动化操作，简化会议运维。
2. 智能安防监控中心
适合中小型安防监控场景，可接入16路高清IPC摄像机、NVR等HDMI信号源，输出至监控大屏、值班显示器等终端。4K@60Hz 4:4:4超高清传输可清晰捕捉监控画面中的人脸、车牌等关键细节，助力精准监控；全交叉切换功能可实现不同区域监控画面的灵活调度，循环切换模式可实现多路监控画面的高效预览；7×24小时不间断运行能力，可保障监控系统的稳定运行，减少运维成本。
3. 专业展厅/产品展示场景
在企业展厅、产品展示厅、科技馆等场景中，可接入16路产品演示视频、宣传素材等HDMI信号源，输出至展厅内的多个显示终端（如拼接屏、广告机、触控显示器）。通过单通道分辨率缩放功能，可适配不同尺寸、不同分辨率的显示设备，确保展示内容的清晰呈现；支持多路同步输出与循环切换，可实现宣传素材的循环播放与重点内容的突出展示，提升展厅展示效果，减少人工操作成本。
4. 教育培训/医疗影像场景
在高校多媒体教室、职业培训室中，可接入投影仪、电脑、教学终端等信号源，输出至教室大屏、学生显示器，实现教学内容的同步呈现与灵活切换，适配不同教学场景的需求；在小型医疗影像室中，可接入医疗影像设备的HDMI信号源，输出至专业显示器，4K@60Hz 4:4:4超高清传输可清晰呈现医疗影像细节，助力医护人员精准判断，单通道分辨率缩放可适配不同规格的医疗显示设备。
四、 产品优势总结与工程部署建议
1. 核心优势总结
GF-HDMI1616US 4K@60 16x16矩阵的核心竞争力，在于“超高清画质+灵活适配+高稳定性”的三重融合：相较于传统矩阵，其4K@60Hz 4:4:4传输能力可满足高清场景需求，单通道独立分辨率缩放功能解决了多终端适配的痛点，16路全交叉切换与音视频同步传输简化了工程部署；相较于高端矩阵，其具备高性价比，无需额外扩展模块即可实现多元功能，操作便捷、维护简单，更适合中小型音视频工程的部署需求，兼顾实用性与经济性。
2. 工程部署建议
-
线材选择：建议选用认证HDMI 2.0及以上规格线材，输入输出距离超过10米时，选用HDMI高清延长线或光纤HDMI线，避免信号损耗导致的画质下降、无信号等问题；
-
调试要点：部署时需根据显示终端的分辨率，逐一设置每个输出通道的缩放参数，确保画面比例正常、细节清晰；同时进行EDID参数匹配，避免信号兼容问题；
-
维护建议：定期检查设备接口与线材连接，避免接触不良；保持设备通风良好，避免高温环境影响设备稳定性；利用掉电记忆功能，减少断电后重新调试的工作量。
五、 结语
在超高清音视频普及的当下，GF-HDMI1616US 4K@60 16x16矩阵凭借4K@60Hz 4:4:4超高清传输、16路音视频同步切换、单通道独立分辨率缩放等核心优势，精准解决了中小型音视频工程中多路信号调度、多终端适配、画质保障等核心痛点。其高稳定性、易操控、高性价比的特点，使其广泛适配会议、监控、展厅、教育培训等多行业场景，成为中小型音视频工程的优选核心设备。
随着音视频技术的不断发展，多路信号调度的需求将持续增加，GF-HDMI1616US矩阵以其灵活的适配能力与稳定的运行表现，将为更多音视频工程提供高效、可靠的解决方案，助力行业实现超高清音视频体验的升级。
---
