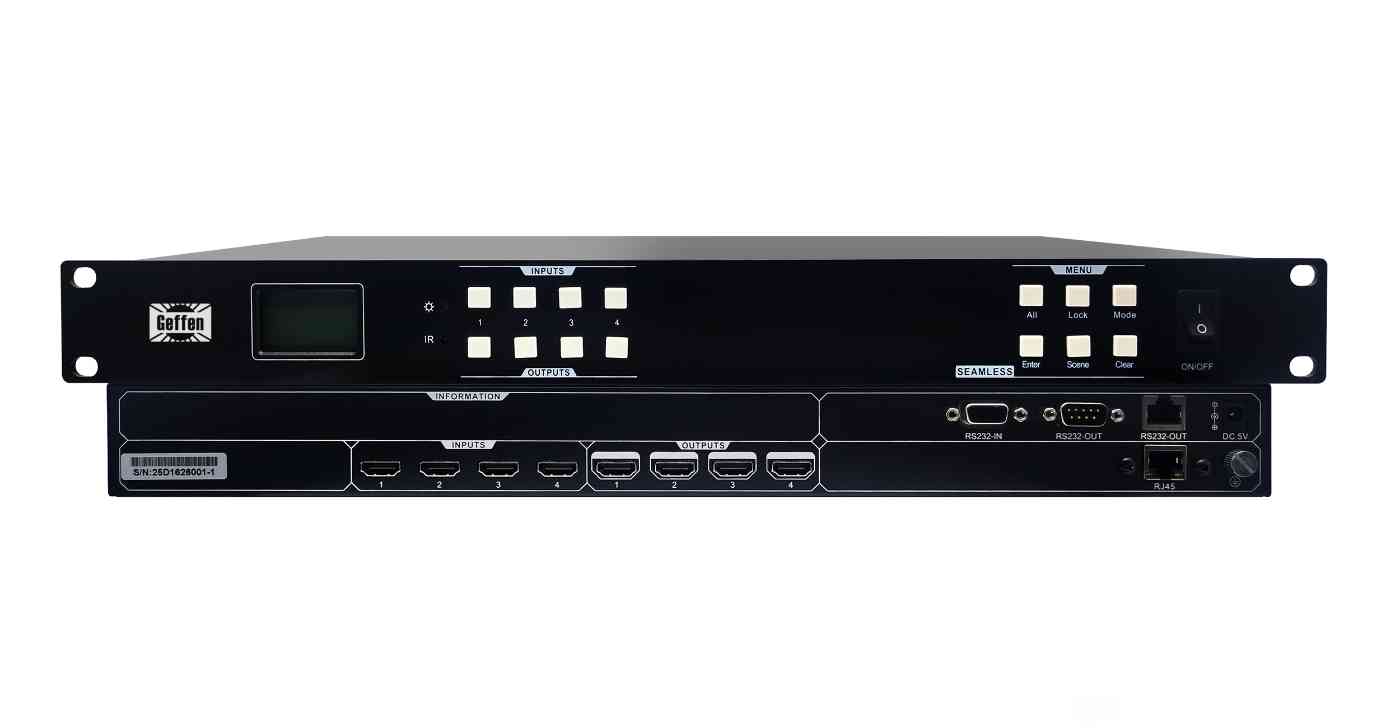

在中小型高清音视频工程场景中，4进4出HDMI矩阵是性价比极高的信号切换核心设备。GEFFEN推出的GF-HDMI0404ES 4K4进4出高清无缝矩阵，专为中小型会议室、监控中心、展览展示等场景设计，基于HDMI1.4标准实现4K@30Hz高清信号的无缝切换，集成多种工程级实用功能，无需额外转换器即可完成多设备信号管控，是中小型HDMI信号切换工程的优选方案。本文将从技术参数、核心特性、工程适配、选型实操四个维度，对该款矩阵进行全面解析。

一、产品核心参数与定位

1. 核心技术参数

• 分辨率支持：最高支持 3840×2160@30Hz 4K高清分辨率，向下兼容1080P、720P等主流分辨率
• 接口标准：输入输出均支持HDMI1.4，兼容DVI/HDMI信号双向接入
• 色彩空间：支持RGB4:4:4、YCbCr4:4:4、YCbCr4:2:2等多种色彩格式，满足不同显示终端的色彩需求
• 控制方式：支持双向串口控制、面板按键控制，可选配网口实现远程控制
• 物理规格：1U高度，19英寸标准机柜安装，适配中小型工程的机柜空间布局

2. 工程适配场景

• 小型会议室/多媒体教室：4路笔记本、视频会议终端信号输入，4路投影、大屏信号输出，满足会议演示需求
• 中小型监控中心：4路HDMI监控摄像头信号输入，4路高清监视器信号输出，实现监控画面的灵活切换
• 商铺展览展示：4路高清播放器信号输入，4路广告屏信号输出，完成展示内容的循环切换
• 家庭影院/私人影音室：多路影音设备信号整合，实现高清音视频信号的无缝切换

二、核心技术特性与工程优势

1. 多格式信号兼容，简化系统部署

• 输入侧：可直接接入DVI接口的电脑主机、HDMI接口的笔记本与播放器，避免因接口差异导致的信号转换损耗
• 输出侧：支持HDMI大屏、DVI监视器等不同终端的直接连接，减少系统布线复杂度与故障点
• 工程价值：省去转换器采购成本，降低信号转换过程中的衰减与延迟问题，提升系统稳定性

2. EDID自定义配置，解决信号兼容痛点

• 输入侧内置 7种标准EDID，默认配置为1920×1080@60Hz双声道模式，可直接适配多数显示终端
• 支持自定义EDID写入，工程技术人员可根据终端设备的EDID参数，精准配置输入信号参数，彻底解决因EDID不匹配导致的黑屏、分辨率异常等问题
• 工程价值：大幅减少现场调试时间，提升设备对接效率，尤其适合多品牌显示终端混合部署的场景

3. 工程级防护功能，保障稳定运行

• 断电记忆功能：设备意外断电后，可自动保存当前信号切换状态与参数配置，上电后无需重新调试即可恢复运行，避免因断电导致的系统中断
• HDMI接口连续热插拔：支持带电插拔HDMI接口设备，不会造成设备损坏或信号丢失，方便工程现场调试与设备更换
• 低功耗候命：待机状态下功耗低，适合长期通电运行的场景，降低工程后期的能耗成本

4. 灵活控制方式，适配不同管控需求

• 本地控制：机箱自带面板按键，可直接完成信号切换、分辨率调整等基础操作，适合现场快速调试
• 串口控制：支持双向RS232串口控制，可对接中控系统，实现多设备联动控制，适合中小型会议室的集中管控
• 远程控制：可选配网口模块，通过网络实现远程信号切换与参数配置，适合无人值守的监控中心、展览展示场景

三、工程部署与选型实操建议

1. 工程部署注意事项

• 机柜安装：1U高度设计可直接装入标准19英寸机柜，安装时需预留散热空间，避免与大功率设备近距离堆叠
• 线缆选型：传输4K@30Hz信号时，建议选用HDMI2.0及以上规格的高清线缆，传输距离超过10米时，需搭配HDMI信号放大器，避免信号衰减
• EDID配置：多终端混合部署时，建议先读取显示终端的EDID参数，再写入矩阵，确保信号完全匹配
• 控制链路搭建：串口控制时，需注意RS232的接线顺序，对接中控系统前需确认控制协议的兼容性

2. 选型对比与适配建议

四、总结与工程落地价值
