可视化分布式系统
GF-KVM-HDF-IHDW
分布式坐席协作管理平台采用全IP架构,以网络分布式技术为核心,通过设置KVM坐席高清输入节点、KVM坐席控制PC、网络交换机、用户主机、显示器、一套鼠标和键盘配合,坐席人员可视化任意调用不同操作系统、不同分辨率、不同接口的数据,为关键任务环境提供整体解决方案,实现汇集管理、高效协调、实时性操控、信息沟通、安全管控,可视化KVM管理软件可直接在大屏幕上模拟的计算机/电脑的鼠标、键盘操作多个显示窗口,同时还支持远程电脑网络桌面鼠标/键盘控制功能,通过电脑本机的鼠标、键盘模拟为局域网内不同地方的计算机/电脑的鼠标、键盘,灵活方便替代远程的计算机/电脑本机的鼠标、键盘操作,直接操作控制远程计算机/电脑网络桌面内容的新建、打开、关闭、复制、粘贴、书写、修改、设置等功能;


1.    视频信号处理系统采用分布式计算系统,任何一个处理器损坏,不影响其他信号及整个大屏幕的正常显示。可根据操作人员需要方便进行输入输出视频信号的扩展。

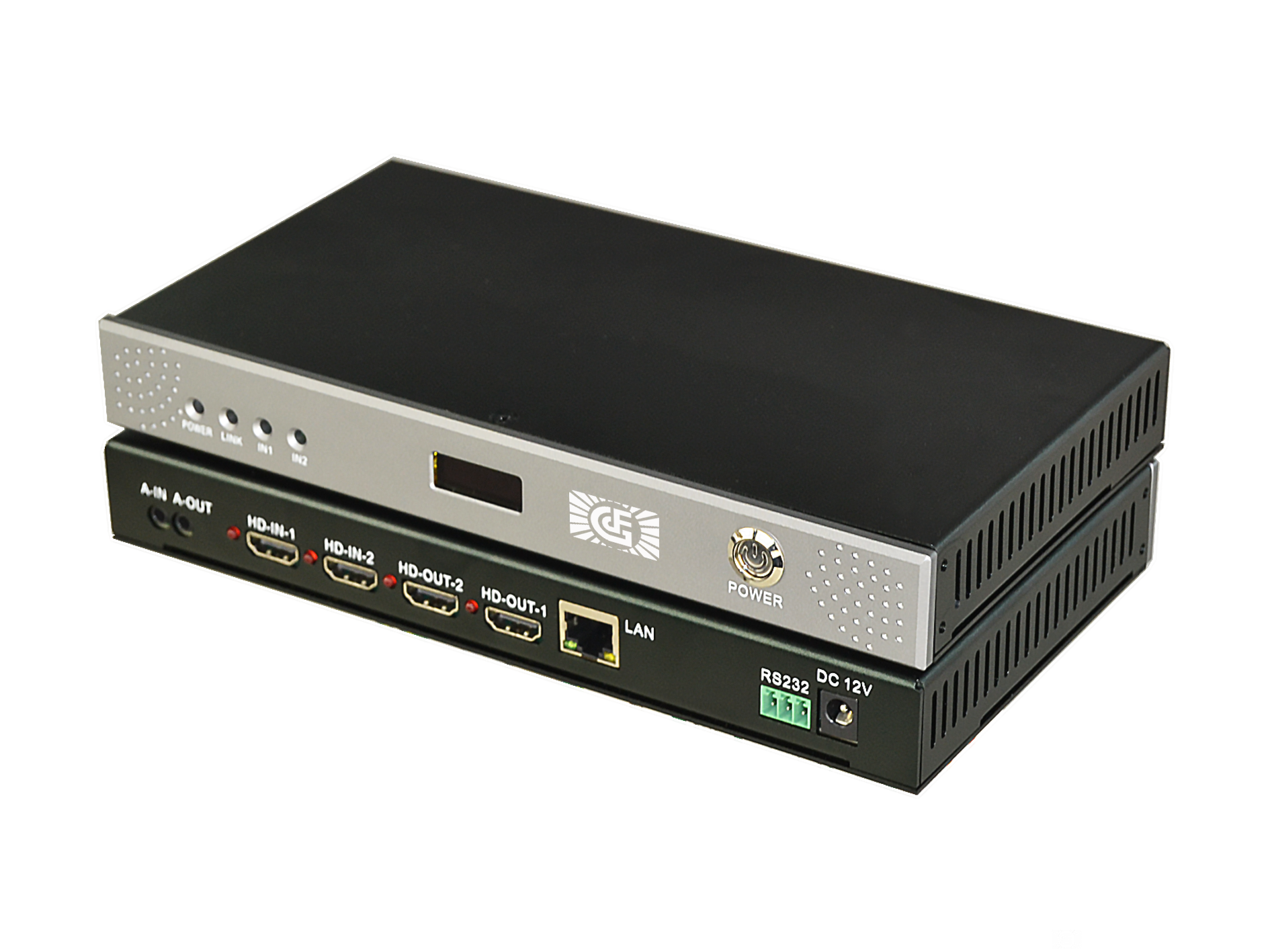

2.★所有GEFFENGEFFEN分布式系统都可以独立供电后作业,实现分布式的网络连接及管理,可国标机架式安装(2,5U、4U、8U、14U 机箱支持16-16,32-32,80-80系列),可分布式节点机安装 (输入输出节点机);单节点输出不少于2路4KHDMI输出,2路4KHDMI输入,1路音频输入、1路音频输出、1路千兆网口,

3.  ★支持4k超高清采集,单节点不少于2路4K3840*2160分辨率采集以;

4.  网络云拼接处理器理论上不限制输入信号的数量,输出信号的数量,最大可实现256块屏拼接;单屏最大36画面分割,48层窗;

5.  支持在任何等行等列的屏幕上进行任意:信号采集、分割、拼接、开窗、叠加、漫游、画中画、画外画、任意缩放、预案、高清回显、开字幕、字幕支持底图叠加,可选多种信号颜色色块,对每种信号的显示色块区别,如网络抓屏信号为红色,摄像机信号为黄色,采集信号为蓝色,颜色可自由选择;

6.云底图:任意置换高达7680*4320的任意高清图片到处理器进行底图置换;高清底图达到8K效果。

7. ★云抓屏:在同一个局域网内;无损实时大量网络桌面推送(抓屏)上墙显示(;多网页实时互动显示多个IE逐点高清显示,每个窗口可实现互动、控制。不需多台电脑,上墙、互动、控制功能由一台主机实现。利用操作软件更可对每个flash动画、PPT/PDF动态文件、应用程序、WORD、EXCEL文档资料等窗口进行全屏、翻页等更多互动操作方式,将信息图表、趋势报告、精细化数字数据清晰刻画在显示屏上,呈现出一份庞大的网络数据大脑。同步兼容多种程序格式,所有应用程序实时互动、控制不需多台电脑,上墙、互动、控制;可在控制软件切换该窗口所需的信号内容,被抓电脑转发程序被抓取窗口可视化控制操作,能实现窗口的预监,一键获取所有窗口资源,单屏支持PC电脑推送16画面应用(包括视频,图片,音频,PPT,表格,大数据,网页,文档格式)

8. ★云字幕:自定义字幕的颜色、大小、形状、滚动方向及透明度调节等,在不增加任何设备的情况下,可以在大屏上方、左侧、右侧开窗显示字幕,实现字符叠加,并调整字体大小,设置字幕底图透明度,颜色显示不同滚动显示模式,如:左到右、右到左、上到下、下到上、跑马灯模式实现数字标牌上屏,字幕可随意设置长、高、宽;字体大小最大支持360像素;可将所需的字体叠加到HDMI的输入上,让显示更直观

9.★可兼容分布式坐席管理系统,在同一平台实现指挥系统"人机分离","一人多机"的智能化坐席管理。分布式坐席协作管理平台采用全IP架构,以网络分布式技术为核心,通过设置KVM坐席高清输入节点、KVM坐席控制PC、网络交换机、用户主机、显示器、一套鼠标和键盘配合,坐席人员可视化任意调用不同操作系统、不同分辨率、不同接口的数据,为关键任务环境提供整体解决方案,实现汇集管理、高效协调、实时性操控、信息沟通、安全管控,可视化KVM管理软件可直接在大屏幕上模拟的计算机/电脑的鼠标、键盘操作多个显示窗口,同时还支持远程电脑网络桌面鼠标/键盘控制功能,通过电脑本机的鼠标、键盘模拟为局域网内不同地方的计算机/电脑的鼠标、键盘,灵活方便替代远程的计算机/电脑本机的鼠标、键盘操作,直接操作控制远程计算机/电脑网络桌面内容的新建、打开、关闭、复制、粘贴、书写、修改、设置等功能;

10.  ★支持资源共享,所有的视频信号都转换为IP信号,汇聚到同一个局域网之内,即可理解为一台大型的视频矩阵,汇聚了不同区域的所有视频输入输出信号,使得任意区域都可从这个大型的视频矩阵内随意调取视频信号,实现相互传输相互获取。

11. ★多场景管理云侧墙:支持多区控制,支持多套显示系统控制,侧墙屏幕统由一个控制中心管理控制;通过软件界面可无缝切换至其他场景,如A会议室,B会议室、C会议室能在控制界面上直观切换,所有输入高清图像实现信号互调用共享

12.★GEFFEN分布式系统可选配带音频输入、输出;可接入HDMI复合音视频输入,3.5mm音频输入;可输出3.5mm音频输出;可接入多路音频输入,实现音视频同步;平台可配合音频处理器实现音频音量大小,静音等;

13. ★ 支持ONVIF协议,对支持ONVIF协议的IP摄像头可进行自动搜索,并且IP摄像头画面可添加进软件随意调取;单屏解码:16路12M/9M/8M/5M/4M/3M/1080P/960P/720P/D1,H.265压缩;,单卡需要支持前端1-512路网络摄像机输入,支持130万-800万网络摄像机解码,单屏需要支持1-36画面分割。

14. ★可对接环境控制功能实现控制灯光、窗帘、大屏、音响等设备,可同步显示输入信号的状态、同步显示大屏显示状态,支持增加电源管理模块、红外控制模块、IO控制模块、串口控制模块、云温湿控制、TCP/IP协议控制,支持效果反馈,如开关状态,音频状态,多端控制信号同步,窗口同步、信号源同步、场景同步,其中一端改变设置,所有终端全同步

15. ★可直接对接海康、大华、宇视、科达等主流安防平台或支持GB28181的安防平台、监控协议。可采用GB28181协议实现ADSL信号互通,动态IP组网,采用云端服务模式,接入数量无限制。系统可搭配阿里云、腾讯云等服务

16. ★支持多个场景预案功能,可保存不少于512个场景模式,场景模式可任意调取、增加、删除,支持自动轮训,可自定义轮训时间。

(1)   可提供场景预案控制命令和第三方平台对接,新建场景:通过新建一个场景最终来制作一个新的大屏展示载体,通过向当前新建场景中添加各种场景元素最终达到数据可视化效果展示。

(2)保存场景:当制作完当前场景之后,可以保存当前场景,从而在下次启动时能够调用之前保存好的场景。

(3)播放场景:当制作好一个场景之后需要在大屏端显示时,通过点击场景播放,从而按照当前大屏的分辨率在大屏端展示。

(4)场景保存:当需要重复利用某一个场景时可以将当前场景保存为一个模板并保存在本地,从而方便下一次快速制作场景。

(5)场景轮询:当需要在大屏端依次播放多个场景时就可以使用场景轮循从而使大屏端按照一定的顺序进行多个场景之间的切换,从而使大屏端展现更加丰富的效果;

17.具有显示预案功能:可方便的实现预案编制、保存、修改、删除,可预设预案执行时间,同时可使用快捷键调用预案,可设置预案演播的排班功能;可设置某一预案在每周或每日的某一时间段内自动执行。数量无限制,任意调取,支持自动定时轮巡,支持排程调取、平板客户端切换;

18.★支持多种控制方式,支持网络、手机、平板、电脑、中控控制,支持远程获取和配置参数,支持远程导出和导入参数;支持远程获取系统运行状态、系统日志;支持远程重启、恢复默认设置、升级等日常维护;

19.管理软件操作界面可实现对所有信号源视窗的回显和预览,使客户在控制客户端前即可看到整个大屏幕墙上的显示效果,为安装施工、现场调试、实际使用提供一目了然的支持;20. ★拼接处理器需结合可视化中央交互平台将高清回显,4k输入输出、音频大小,静音,灯光控制、窗帘控制、大屏开关机控制、KVM坐席管理平台等集中控制;控制内容实现效果反馈,音频电平反馈

21.★跨网段:可以通过网络跨不同的网段接入进不同的网络信号;局域网,外网,互联网。


(1) 2路HDMI输入,最大分辨率1080P@60HZ,1路左右声道音频输入;2路HDMI输出,最大分辨率1080P@60HZ,2路左右声道音频输出;1路RS232控制接口;
(2) 2个USB2.0 HOST 接触摸屏和U盘,1个USB2.0 CLIENT接电脑,1个千兆网口,内置5G无线路由;
(3) 环境管理,可定制中控界面,实现教室环境管理 ,自带232接口,实现投影,音量,灯光等设备控制;
(4) ● 多视窗技术,PC,笔记本,文件,手机终端,;
(5) ● 2路HDMI输出;
(6) 无线投屏,支持BYOD,8个无线设备免APP同时预览、显示、缩放操作,苹果、安卓及笔记本投屏协议支持,同时实现投屏上网。
